ADI亚德诺 AD3541R 产品介绍

2026-03-09 0次

特性

12/16 位分辨率
快速模式下 16 MUPS 的单路速率
精确模式下 11 MUPS 的单路速率
小信号建立时间 78 ns，精度为 0.1%
大信号建立时间 100 ns，精度为 0.1%
超小毛刺：<50 pV×s
超低时延：5 ns
THD：AD3541R-16在1 kHz时为−105 dB，AD3541R-12在1 kHz下为−95 dB

5个可选输出电压范围
1.2 V 和 1.8 V 逻辑电平兼容
单频段（经典）、双频段 SPI 模式
多个误差检测器，包括模拟和数字域
2.5 V 内部电压基准，10 ppm/°C 最大温度系数

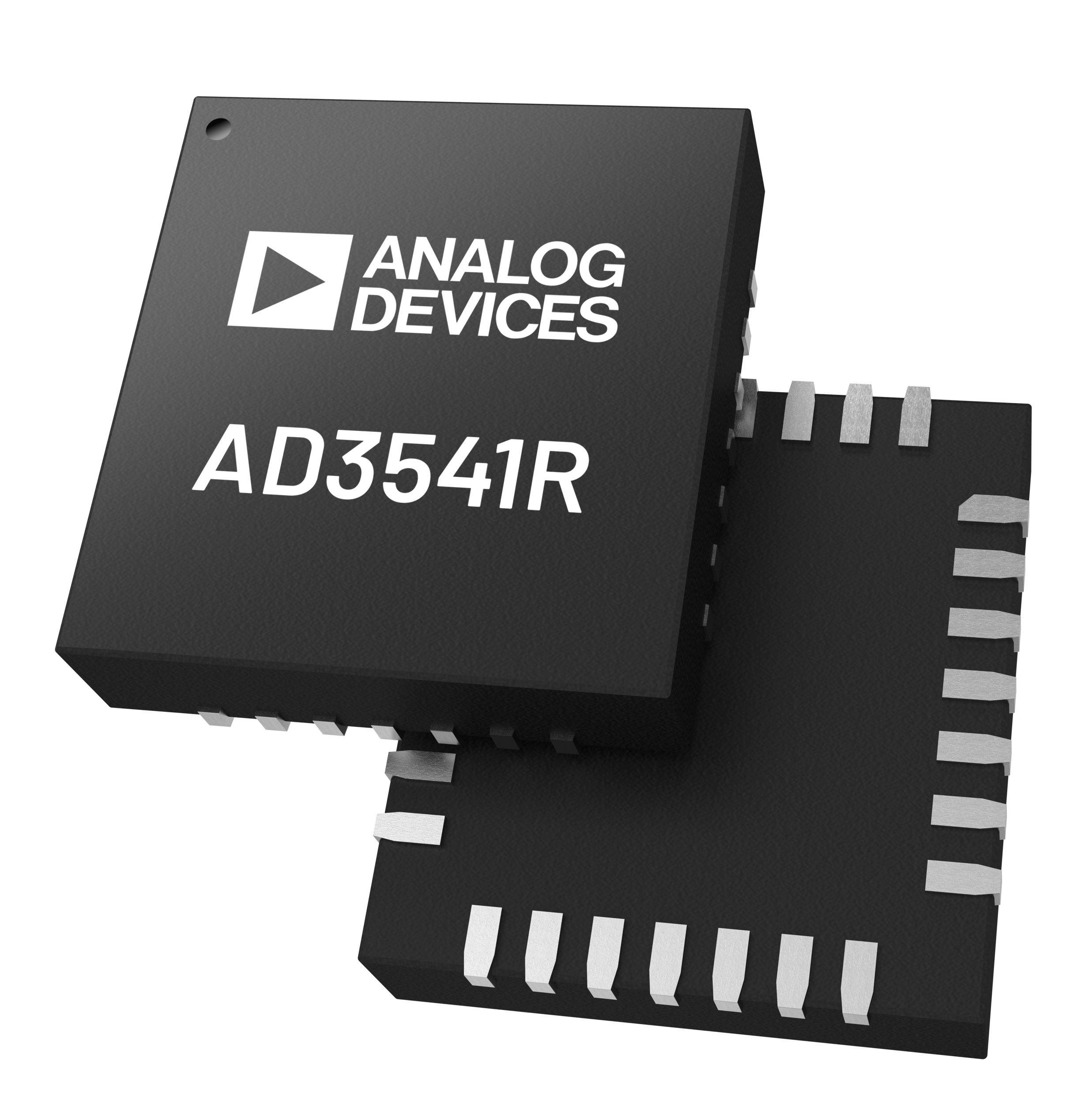

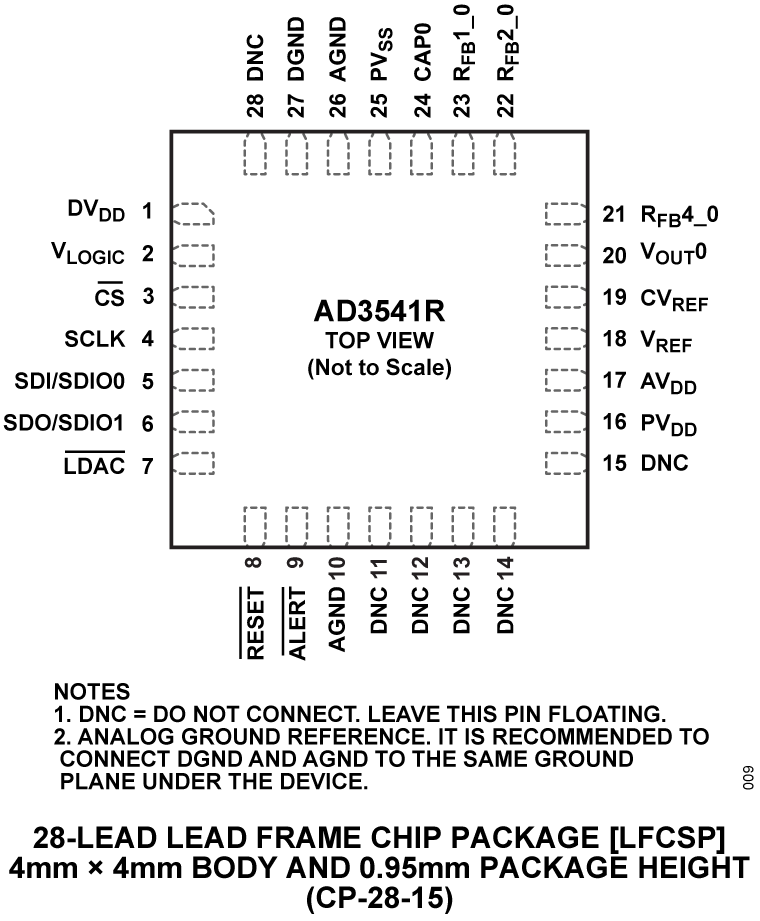

小型封装：4 mm × 4 mm LFCSP

产品详情和应用

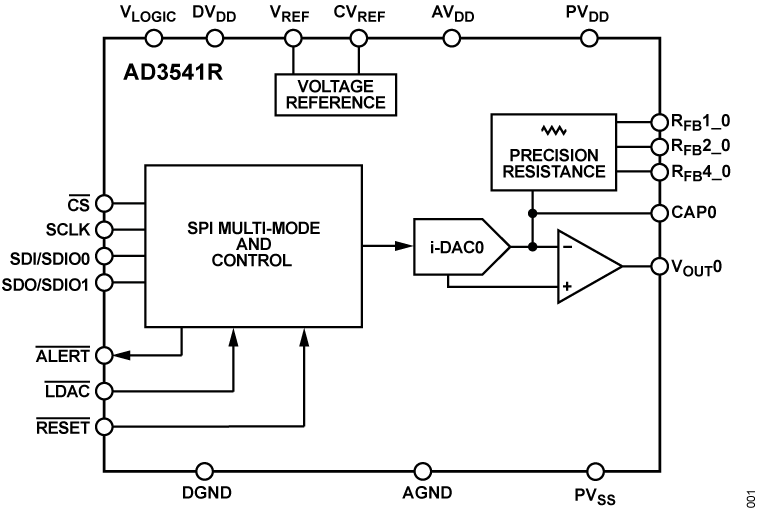

AD3541R是一款低漂移、单通道、超快速、16位精度、电压输出数模转换器(DAC)，可在多个电压范围内配置。AD3541R采用2.5V固定基准电压源。

该器件包含3个漂移补偿反馈电阻器，用于调节输出电压的内部跨阻放大器(TIA)。AD3541R具有五个预配置输出范围：0 V至2.5 V、0 V至5 V、0 V至10 V、−5 V至 +5 V和−2.5 V至 +7.5 V。

DAC可在快速模式下运行以实现更高速度，或在精确模式下运行以实现更高精度。

串行外设接口(SPI)可配置为单通道SPI（经典SPI）模式或具有单倍数据速率(SDR)或双倍数据速率(DDR)的双通道SPI模式，逻辑电平为1.2V至1.8V。为提高器件鲁棒性，可使能循环冗余校验(CRC)。还集成了多个错误校验器，以检测V_REF故障或存储器映射损坏。

AD3541R的额定温度范围为-40℃至+105℃扩展工业温度范围。

应用

仪器仪表
硬件在环
过程控制设备
医疗设备
自动测试设备
数据采集系统
可编程电压源
光通信
