ADI亚德诺 AD5531 产品介绍

2026-03-09 0次

特性

引脚兼容的12/14位数模转换器
串行输入、电压输出
最大输出电压范围：±10 V
数据回读功能

三线式串行接口
清零至用户定义电压的清零功能
省电功能
串行数据输出用于菊花链配置

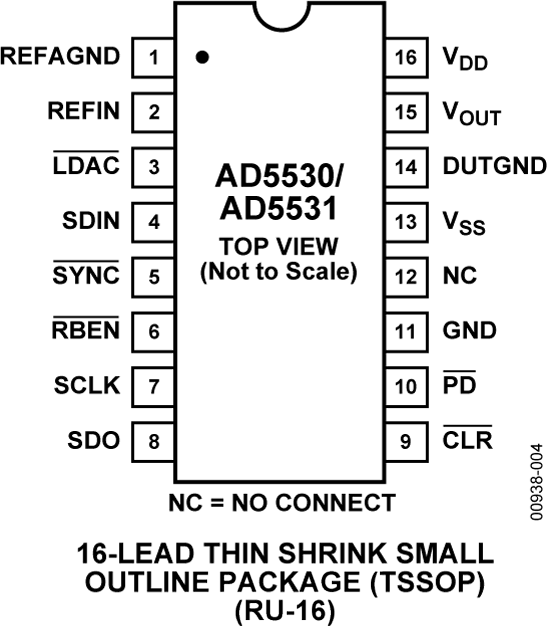

16引脚TSSOP封装

产品详情和应用

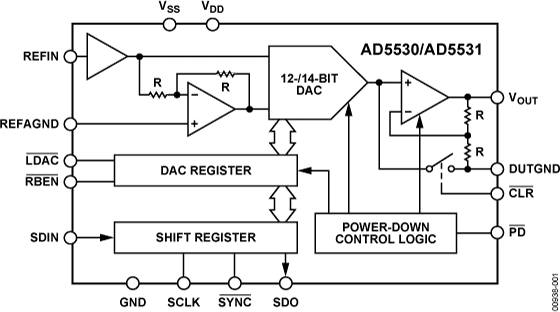

AD5530/AD5531分别是单通道12/14位串行输入、电压输出数模转换器(DAC)。

这些器件均采用多功能三线式接口，并且与SPI®、QSPI™、MICROWIRE™、DSP接口标准兼容。器件输入数据格式为16位串行字。可以通过SDO引脚获得串行数据，用于菊花链配置。利用数据回读功能，用户可以通过SDO引脚读取DAC寄存器的内容。

DAC输出通过一个增益为2的放大器缓冲，并以DUTGND引脚上的电位为基准。可通过/LDAC引脚实现DAC输出的异步更新。利用省电引脚(/PD)可以将DAC置于低功耗状态，利用/CLR引脚则可以将输出清零至用户定义的电压，即DUTGND上的电位。

AD5530/AD5531采用16引脚TSSOP封装。

应用
- 工业自动化
- 自动测试设备
- 过程控制
- 通用仪器仪表

数据手册，Rev. B，1/07
