特性

• 简化RF设计，支持新型无线通信架构
  • 避免I/Q不平衡和LO馈通
  • 支持多频带RF调制
• 600MHz带宽直接RF合成，高达2.8GHz
  • 5.898Gsps DAC输出更新率
  • 高性能14位RF DAC核心
  • 数字正交调制器和NCO，1Hz/10Hz/100Hz/1kHz/10kHz分辨率
  • 5x/6x/6.67x/8x/10x/12x/13.33x/16x/20x/24x插值
  • 集成时钟倍频PLL+VCO
• 高度灵活性和可配置
  • 1、2或4通道JESD204B输入数据接口
    • 兼容Subclass-0和Subclass-1
    • 高达10Gbps每通道
  • 基准时钟用于系统同步
  • 多个DAC同步(Subclass-1)
  • SPI接口进行器件配置

产品详情和应用

MAX5871高性能插值和调制16位5.9Gsps RF DAC可直接合成高达600MHz瞬时带宽，覆盖从直流到高于2.8GHz频率。器件支持无线通信应用中的多标准和多频段发射机。器件支持各种通信标准的频谱模板要求，包括多载波GSM、UMTS和LTE。

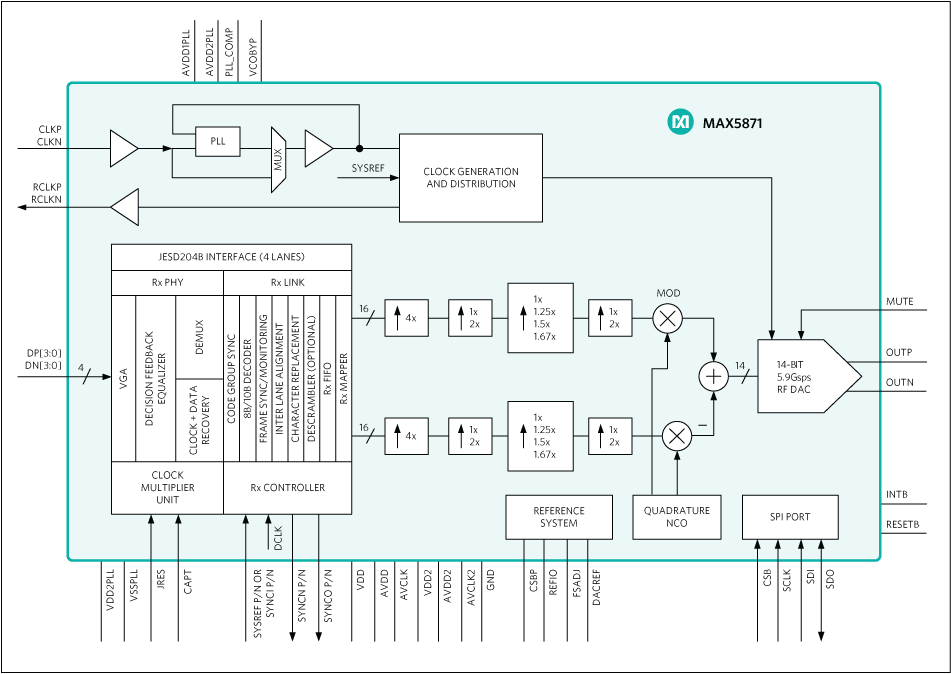

器件集成多个插值滤波器、一个数字正交调制器、一个数控振荡器(NCO)、时钟倍频PLL+VCO，以及一个14位RF DAC核。用户可配置的5x、6x、6.67x、8x、10x、12x、13.33x、16x、20x或24x线性相位插值滤波器可以简化重构滤波，同时增强通带动态性能，以及降低FPGA/ASIC的输入数据带宽要求。NCO支持对输入基带信号进行完全敏捷调制，实现直接RF合成。

MAX5871支持16位输入数据，采用四通道JESD204B SerDes数据输入接口，兼容Subclass-0和Subclass-1。接口可配置为1、2或4路通道，支持高达10Gbps每通道的数据率，具有优化I/O数量和速率的灵活性。

MAX5871时钟输入具有灵活的时钟接口，支持差分正弦波或方波输入时钟信号。可旁路的时钟倍频PLL和VCO可用于产生高频采样时钟。器件可以输出经分频的基准时钟，确保系统时钟与DAC时钟同步。此外，多个器件可采用JESD204B Subclass-1实现同步。

MAX5871采用差分电流舵架构，50Ω负载时可产生0dBm满幅输出信号。器件采用1.8V和1.0V电源供电，工作在4.9Gsps时的功耗仅为2.5W。器件采用紧凑的144引脚、10mm x 10mm、FCCSP封装，工作在扩展工业级温度范围(-40°C至+85°C)。

应用

• 蜂窝基站发射机
• .5G/3G - GSM/TDMA/CDMA/UMTS
• 4G LTE and WiMAX
• 多标准和多频段发射机
• 点对点微波链路
• 无线回程
