ADI亚德诺 AD9914S 产品介绍
2026-03-09
0次
特性
- 3.5 GSPS 内部时钟速度
- 集成式 12 位 DAC
- 频率调谐分辨率为 190 pHz
- 16 位相位调谐分辨率
- 12 位幅度调节
- 可编程模数
- 自动线性和非线性扫频功能
- 32 位并行数据路径接口
- 8 个频率/相位偏移配置文件
- 相位噪声：−128 dBc/Hz（1396 MHz 时 1 kHz 偏移）
- 宽带 SFDR < −50 dBc
- 串行或并行输入/输出控制
- 1.8 V/3.3 V 电源
- 硬件和软件控制的关断

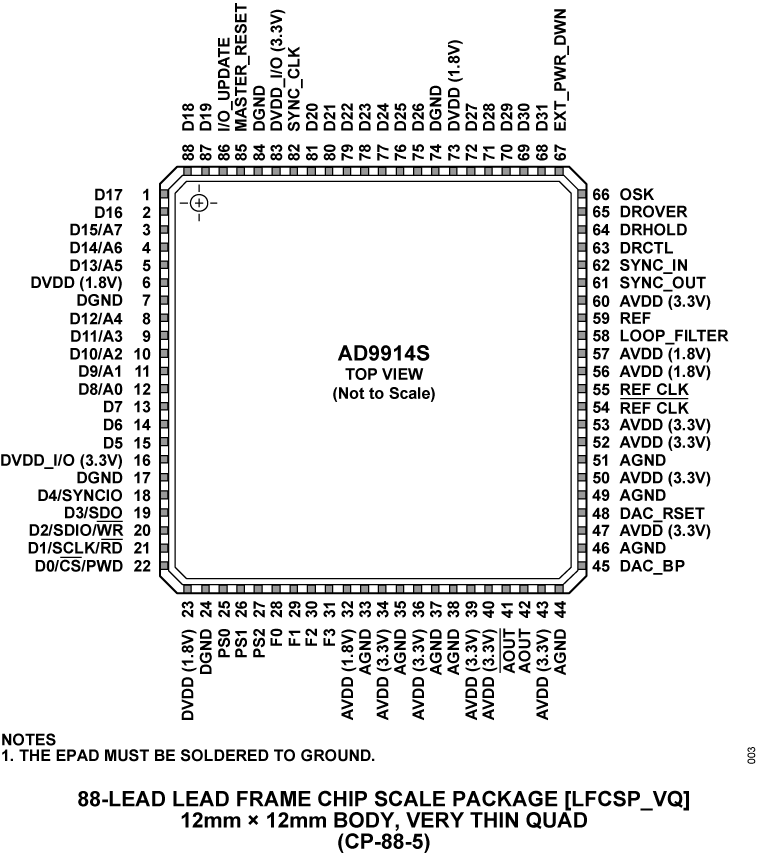

- 88 引脚 LFCSP 封装
- PLL REF CLK 乘法器
- 相位调制能力
- 幅度调制能力
商业空间特性
- 支持航空航天应用
- 晶圆扩散批次具有可追溯性
- 辐射批次验收测试 (RLAT)
- 总电离辐射剂量 (TID)
- 辐射基准
- 单粒子锁定 (SEL)
产品详情和应用
AD9914S-CSL是一款集成12位数模转换器(DAC)的直接数字频率合成器(DDS)。它采用先进的DDS技术，连同内部高速、高性能DAC，构成数字可编程的完整高频合成器，能够产生高达1.4 GHz的频率捷变模拟输出正弦波。AD9914S-CSL支持快速跳频和精调分辨率（64位采用可编程模数模式）。AD9914S-CSL还提供快速相位和幅度跳频功能。频率调谐和控制字通过串行或并行输入/输出端口载入AD9914S-CSL。AD9914S-CSL还支持用户定义的线性扫描工作模式，可生成频率、相位和幅度的线性扫描波形。包含一个高速32位并行数据输入端口，可支持极性调制方案的高数据率以及相位、频率和幅度调谐字的快速编程。
AD9914S-CSL可在扩展的工业温度范围内工作（参见数据手册的“绝对最大额定值”部分）。更多其他应用和技术信息，请参阅“商用航空级产品计划”手册和AD9914数据手册。
应用
- 近地轨道(LEO)空间有效载荷
- LO捷变频率合成
- 可编程时钟发生器
- 雷达和扫描系统的FM线性调频源
- 测试与测量设备
- 声光设备驱动
- 极化调制器
- 快速跳频
