特性

• 保证16位单调性
• 32路独立的DAC封装在8mm x 8mm、56引脚、薄型QFN内或64引脚TQFP内
• 四种输出电压范围
  • 0至+5V (MAX5732)
  • 0至+10V (MAX5733)
  • -2.5V至+7.5V (MAX5734)
  • -5V至+5V (MAX5735)
• 缓冲电压输出能力可驱动10kΩ电阻和100pF电容并联负载
• 上电时无脉冲尖峰
• SPI/QSPI/MICROWIRE/DSP兼容、33MHz串行接口

产品详情和应用

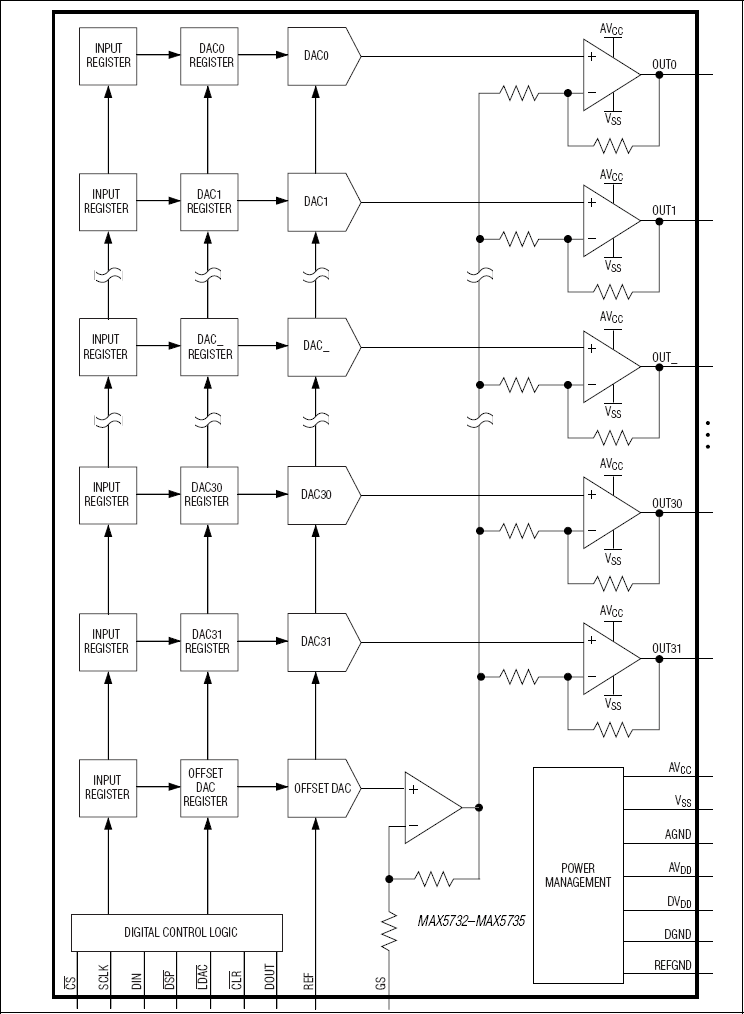

MAX5732–MAX5735为32路、16位、电压输出、数模转换器(DAC)。所有器件接受3V外部基准输入。这些器件内置偏移DAC，允许所有输出偏移，且具有地电位检测功能，允许输出电压参考远端地。

通过33MHz SPI™/QSPI™/MICROWIRE™和数字信号处理器(DSP)兼容的串行接口，能够控制MAX5732–MAX5735。每个DAC具有双缓冲输入结构，有助于尽可能减小从数字输入到输出的馈入数字噪声，并允许同步或异步更新输出。MAX5732-MAX5735还提供一路DOUT输出，允许回读或级连多个器件。这些器件为模拟和数字部分提供独立的电源输入端，并为输出缓冲放大器提供独立的电源输入端。MAX5732–MAX5735包括专有的去尖峰电路，以消除上电时的输出尖峰脉冲，从而省去了供电顺序控制。这些器件提供软关断模式，以实现有效的功率管理。在关断模式下，其电源电流仅消耗50µA。

MAX5732–MAX5735提供缓冲输出，可驱动10kΩ电阻和100pF电容并联的负载。MAX5732具有0至+5V的输出范围; MAX5733具有0至+10V的输出范围; MAX5734具有-2.5V至+7.5V的输出范围; MAX5735具有-5V至+5V的输出范围。MAX5732–MAX5735提供56引脚、8mm x 8mm薄型QFN封装，并提供工作在0°C至+85°范围的64引脚TQFP封装。

应用

• 任意函数发生器
• 自动测试系统
• 航空电子设备
• 数字增益/失调调节
• 工业过程控制
• 光路由器控制
