ADI亚德诺_AD5317_产品介绍

ADI亚德诺 AD5317 产品介绍

2026-03-09 0次

特性

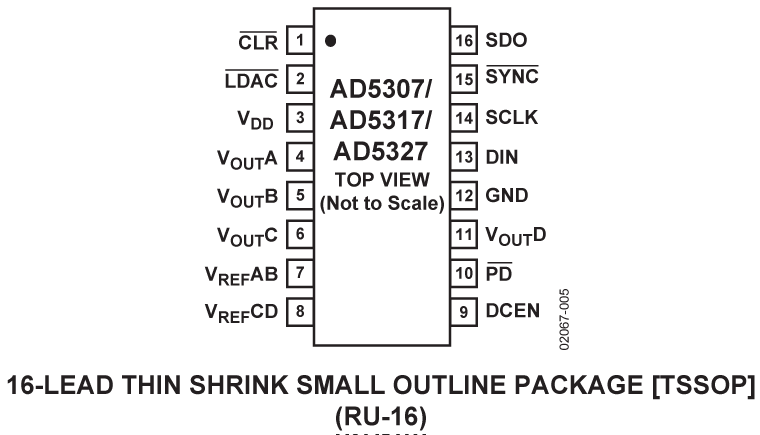

4个10位DAC，采用16引脚TSSOP封装
低功耗：500 µA (5 V)，400 µA (3 V)
关断模式的功耗：300 nA (5 V)，90 nA (3 V)
通过设计保证单调性
上电复位至0 V
双缓冲输入逻辑

输出范围：0 V至V_REF 或0 V至2V_REF
低功耗，SPI™、QSPI™、MICROWIRE™、DSP兼容三线式串行接口
通过LDAC引脚(低电平有效)同时更新DAC输出
通过CLR引脚(低电平有效)提供异步清零设置
SDO菊花链选项
每对DAC均可选择缓冲/无缓冲基准电压输入

产品详情和应用

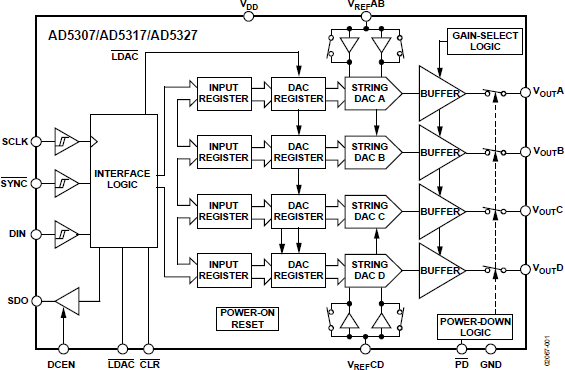

AD5307/AD5317/AD5327分别是四通道8/10/12位、缓冲电压输出DAC，提供16引脚TSSOP封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为400 µA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/µs。AD5307/AD5317/AD5327采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。

产品特色

提供16引脚TSSOP封装

低功耗，采用2.5 V至5.5 V单电源供电

3 V时功耗为1.2 mW，5 V时功耗为2.5 mW

轨到轨输出，压摆率为0.7 V/µs

三线式串行接口，时钟速率最高达30 MHz

与AD5307(8位)和AD5327(12位)引脚兼容、软件兼容
