ADI亚德诺 AD5337 产品介绍
2026-03-09
0次
特性
- AD5337

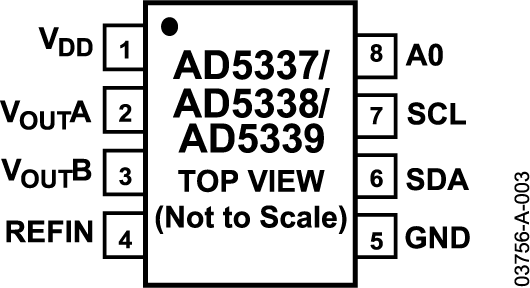

- 两个缓冲8位DAC，采用8引脚MSOP封装
- AD5338, AD5338-1
- 两个缓冲10位DAC，采用8引脚MSOP封装
- AD5339
- 两个缓冲12位DAC，采用8引脚MSOP封装
- 低功耗工作：250 µA (3 V)，300 µA (5 V)
- 双线式（I2C兼容）串行接口
- 采用2.5 V至5.5 V电源供电
- 通过设计对所有代码保证单调性
- 省电模式：80 nA (3 V)，200 nA (5 V)
- 3种省电模式
- 双缓冲输入逻辑
- 输出范围：0 V至VREF
- 上电复位至0 V
产品详情和应用

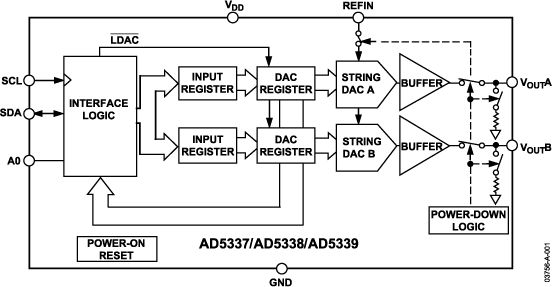

AD5337/AD5338/AD5339分别是双通道8/10/12位、缓冲电压输出DAC，每款器件均提供8引脚MSOP封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为250 µA。它内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/µs。双线式串行接口能够以最高400 kHz时钟速率工作。当VDD <3.6 V时，此接口为SMBus兼容。多个器件可以共用同一总线。

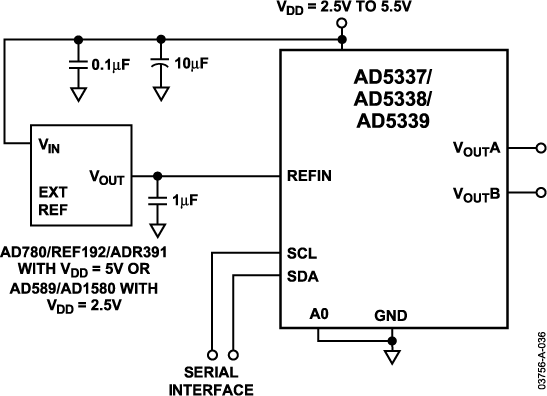

两个DAC的基准电压均从一个基准电压引脚获得。利用软件LDAC功能则可以同时更新所有DAC的输出。上述器件均内置一个上电复位电路，以确保DAC输出上电至0 V并保持该电平，直到对该器件执行一次有效的写操作为止。软件清零功能可将所有输入寄存器和DAC寄存器复位至0 V。省电特性可将这些器件的功耗降至200 nA（5 V，3 V时为80 nA）。
在正常工作模式下，这些器件具有低功耗特性，非常适合便携式电池供电设备。5 V时典型功耗为1.5 mW，3 V时典型功耗为0.75 mW，省电模式下则降至1 µW。
应用
数据手册, Rev. C, 9/07
