ADI亚德诺 AD5318 产品介绍

2026-03-09 0次

特性

AD5308：一个16引脚TSSOP封装中集成8个缓冲8位DAC，A级：±1 LSB INL，B级：±0.75 LSB INL
AD5318：一个16引脚TSSOP封装中集成8个缓冲10位DAC，A级：±4 LSB INL，B级：±3 LSB INL
AD5328：一个16引脚TSSOP封装中集成8个缓冲12位DAC，A级：±16 LSB INL，B级：±12 LSB INL
低功耗工作：0.7 mA (3 V)
掉电模式功耗：120 nA (3 V)，400 nA (5 V)
双缓冲输入逻辑

通过设计对所有代码保证单调性
可选缓冲/无缓冲/V_DD基准电压输入
输出范围：0 V至V_REF 或0 V至2V_REF
上电复位至0 V
可编程能力
各通道可单独进入省电模式
同时更新各输出(LDAC)
低功耗，SPI^®、QSPI™、MICROWIRE™、DSP兼容三线式串行接口

产品详情和应用

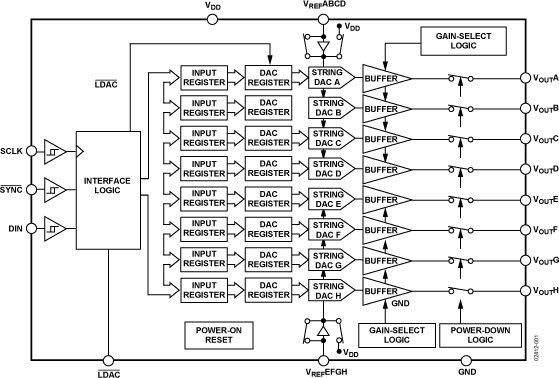

AD5308/AD5318/AD5328分别是八通道、8/10/12位缓冲电压输出DAC，采用16引脚TSSOP封装。这些器件采用2.5 V至5.5 V单电源供电，3 V时典型功耗为0.7 mA。内置的片内输出放大器能够提供轨到轨输出摆幅，压摆率为0.7 V/μs。AD5308/AD5318/AD5328采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。

八个DAC的基准电压从两个基准电压引脚获得（一个引脚对应四个DAC）。这些基准电压输入可以配置为缓冲、无缓冲或VDD输入。上述器件均内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件执行一次有效的写操作为止。利用异步LDAC输入则可以同时更新所有DAC的输出。此外还具有省电特性，可将功耗降至400 nA(5 V，3 V时为120 nA)。DAC的8个通道可以各自独立地进入省电模式。

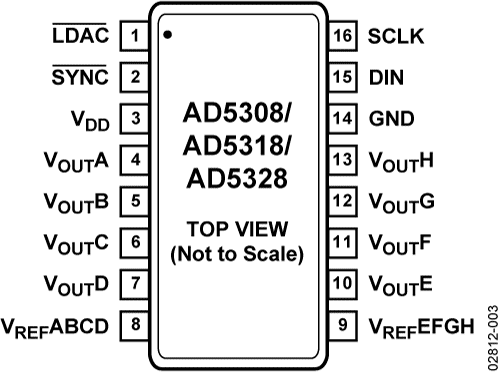

三款器件都采用相同的引脚排列，用户可以根据具体应用选择适当的分辨率，而不必重新设计电路板。

应用

便携式电池供电仪表

数字增益和失调电压调整

可编程电压源和电流源

光纤网络

自动测试设备

移动通信

可编程衰减器

工业过程控制
