ADI亚德诺 MX7224 产品介绍

2026-03-09 0次

特性

电压输出
带输出放大器的完整DAC
单电源或双电源供电
1 LSB不可调整误差
双缓冲逻辑输入

产品详情和应用

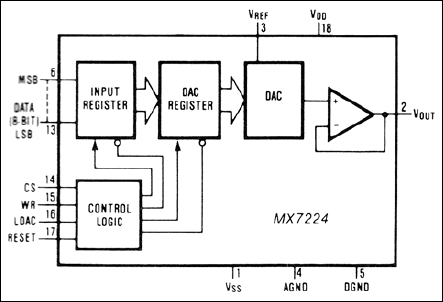

MX7224是一款精密电压输出CMOS数模转换器(DAC)，其中包含一个片内输出放大器。工作时仅需要一个外部基准电压源，并且无需外部调整即可完全达到额定的精度。包含双缓冲接口逻辑，支持在有多个DAC通道运行的系统中同时更新。控制由低电平有效CS、低电平有效WR和低电平有效LDAC（加载DAC）输入提供。提供了一个低电平有效RESET输入，用作零点校正。所有逻辑输入均与TTL和5V CMOS逻辑电平兼容。

采用双电源、基准输入为+2V至+12.5V时，可确保该器件提供额定性能。采用单电源供电、使用+10V基准电压源时，也能提供额定性能。DAC输出可将+10V驱动至2kΩ负载。

应用

自动校准
数字衰减器
函数发生器
运动控制
