特性

• 12 位分辨率
• 经过缓冲的真正轨至轨电压输出
• 3V 操作 (LTC1453)，I_CC：250μA (典型值)
• 5V 操作 (LTC1451)，I_CC：400μA (典型值)
• 3V 至 5V 操作 (LTC1452)，I_CC：225μA (典型值)
• 内置基准：
  • 2.048V (LTC1451)
  • 1.220V (LTC1453)
• 乘法版本 (LTC1452)
• 上电复位

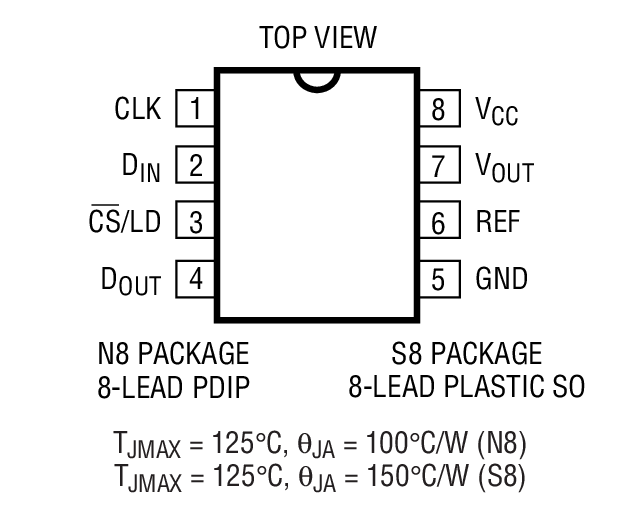

• SO-8 封装

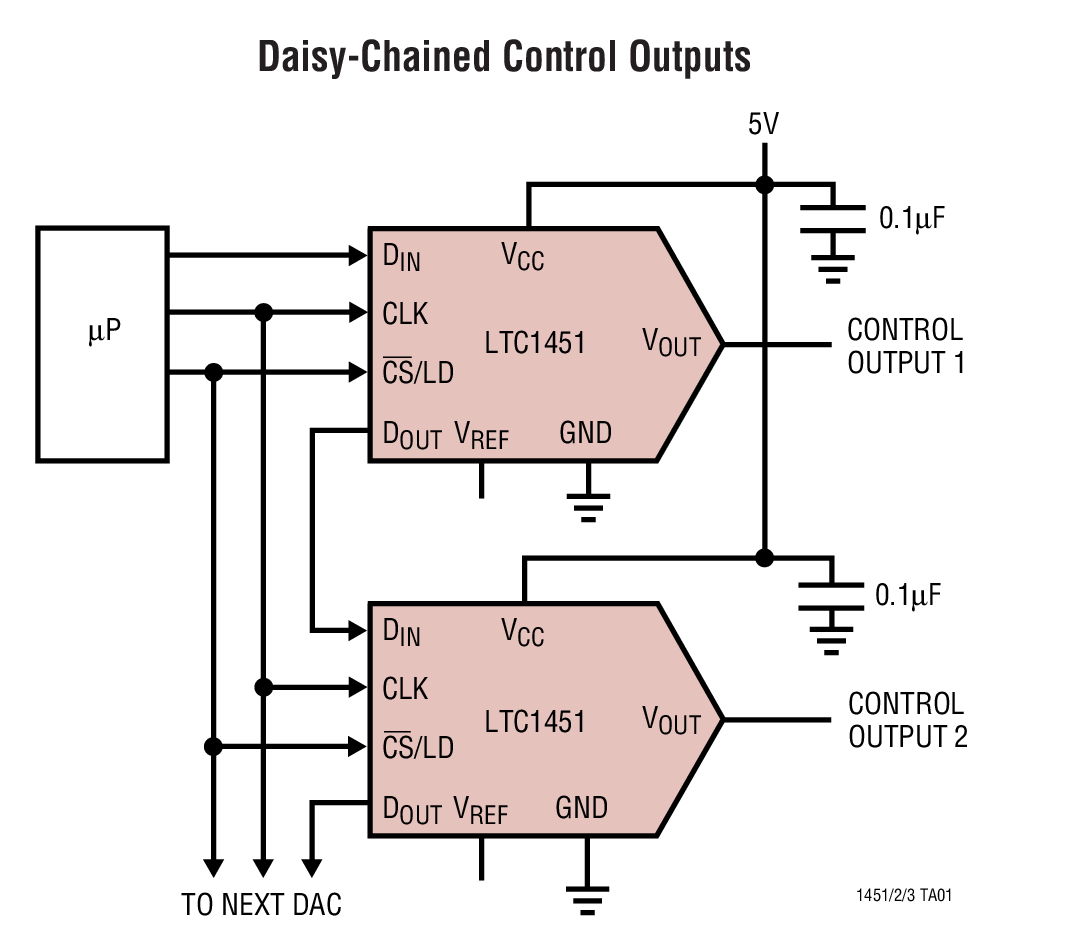

• 三线式可级联串行接口

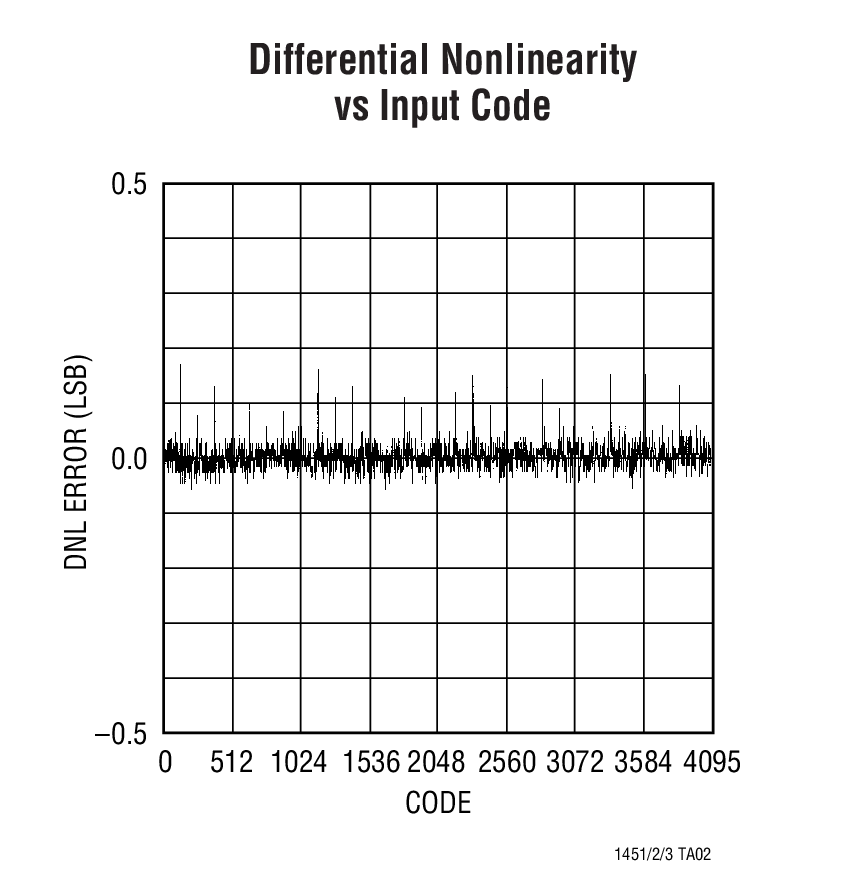

• 最大 DNL 误差：0.5LSB
• 位于时钟输入端上的施密特触发器可提供直接光耦合器接口

产品详情和应用

LTC^®1451 / LTC1452 / LTC1453 是完整的单电源、轨至轨电压输出、12 位数模转换器 (DAC)，采用 SO-8 封装。这三款器件包含一个输出缓冲放大器和一个简单易用的三线式可级联串行接口。

LTC1451 具有一个 2.048V 内置基准和一个 4.095V 全标度输出。该器件采用 4.5V 至 5.5V 单电源工作。

LTC1452 是一款乘法 ADC，其具有一个两倍于基准输入电压的全标度输出。该器件采用 2.7V 至 5.5V 电源工作。

LTC1453具有一个 1.22V 内置基准和一个 2.5V 全标度输出。该器件采用 2.7V 至 5.5V 单电源工作。

低电源电流使 LTC1451 系列非常适合电池供电型应用。由于采用了节省空间的 SO-8 封装，而且在工作时无需外部组件，因而提供了目前市面上尺寸较小的 12 位 DAC 系统。

应用

• 数字校准
• 工业过程控制
• 自动测试设备
• 蜂窝电话
