ADI亚德诺 AD7549 产品介绍

2026-03-09 0次

特性

两个双缓冲12位DAC
四象限乘法
低增益误差（最大值为3 LSB）

DAC梯形电阻匹配：1%
超小型DIP和表面贴装封装，节省空间
无闩锁现象
可在扩展温度范围内工作

产品详情和应用

AD7549是一款单芯片、双通道、12-Bit电流输出DAC。它采用0.3"宽、20引脚DIP和20引脚表面贴装两种封装。两个DAC均提供四象限乘法功能，每个DAC均具有单独的基准电压输入和反馈电阻。单芯片结构则可确保两个DAC之间具有出色的散热跟踪和增益误差跟踪特性。

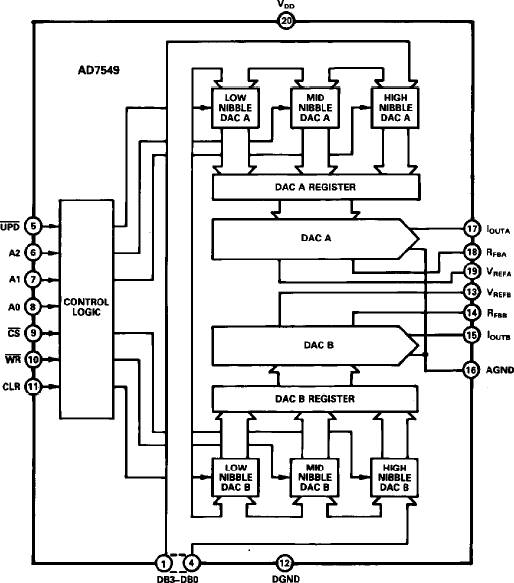

AD7549中的各DAC均以三个4比特半字节格式载入数据。控制逻辑专为处理器轻松接口而设计。输入和DAC寄存器加载利用地址线路A0、A1、A2与/CS、/WR线路完成。CLR输入上的逻辑高电平将使所有寄存器清零。利用/UPD输入可以同时更新两个DAC。
