特性

• 在整个温度范围内具有14位单调性
• 四象限乘法
• µP兼容型双缓冲输入
• 低功耗
• TTL、74HC和5V CMOS兼容
• 在整个温度范围内具有低输出漏电流
• 小型24引脚0.3" DIP或宽体SO封装

产品详情和应用

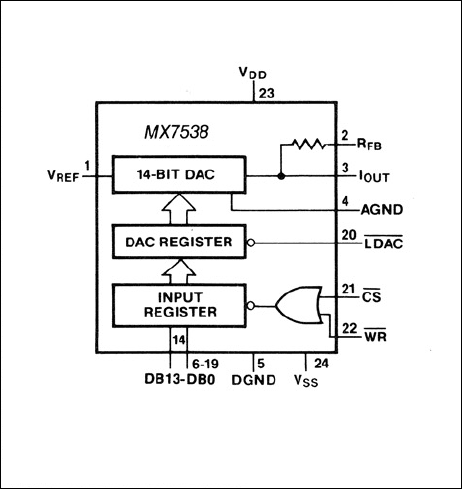

Maxim MX7538是一款高性能单芯片14位乘法数模转换器(DAC)。MX7538通过一个使用标准片选和存储器写入逻辑的14位数据总线来工作。在需要双缓冲的情况下，例如在具有多个DAC的系统中，提供加载DAC (LDAC)信号。如果LDAC信号保持低电平，DAC寄存器将变为透明。MX7538针对单极性应用进行了优化，但也可使用附加外部元件以作为双极性DAC操作。

通过使用晶圆级激光调整薄膜电阻和温度补偿NMOS开关，可以在工作温度范围内保持完整的精度。此外，所有数字输入均与TTL、74HC和5V CMOS逻辑电平兼容。MX7538采用窄体(0.3") 24引脚DIP和宽体SO (0.3")封装。

应用

• µP控制校准电路
• 自动测试设备
• 数字音频合成器
• 数控滤波器
• 机器及运动控制系统
• 可编程增益放大器
• 可编程电源
