特性

• AD7543 和 DAC-8143 的改进型直接替代产品
• 低成本

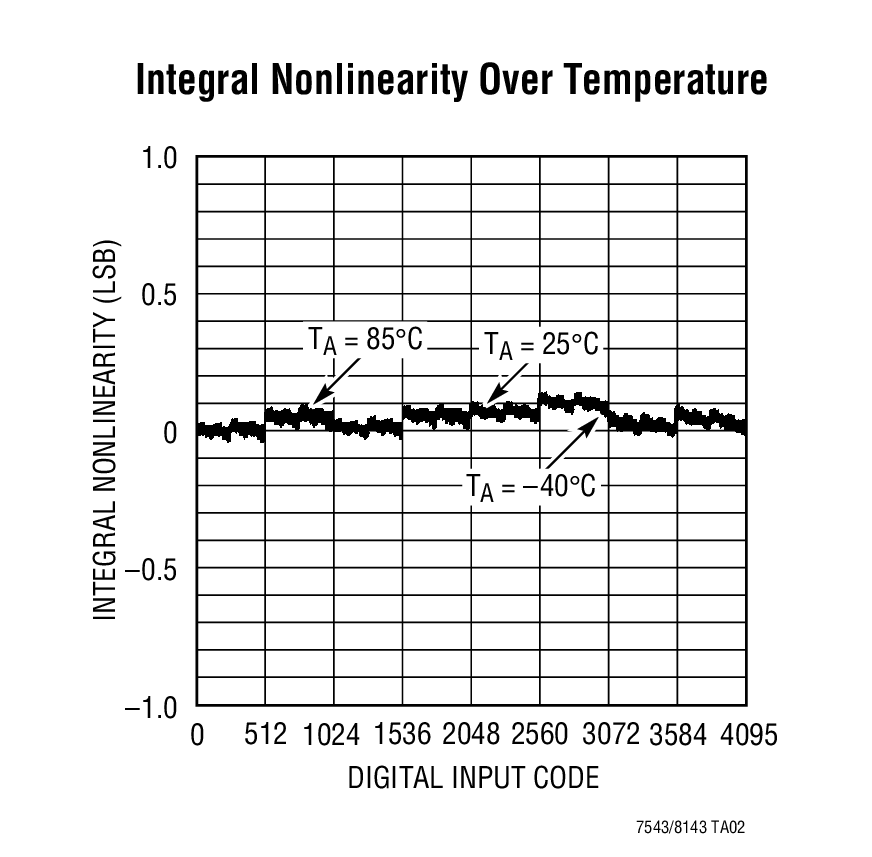

• 整个温度范围内的 DNL 和 INL：±0.5LSB
• 简易、快速和灵活的串行接口
• 用于多 DAC 系统的菊链三线式接口 (LTC8143)
• 整个温度范围内的 1LSB 最大增益误差免除了调节
• 异步清零输入用于初始化
• 4 象限乘法
• 低功耗

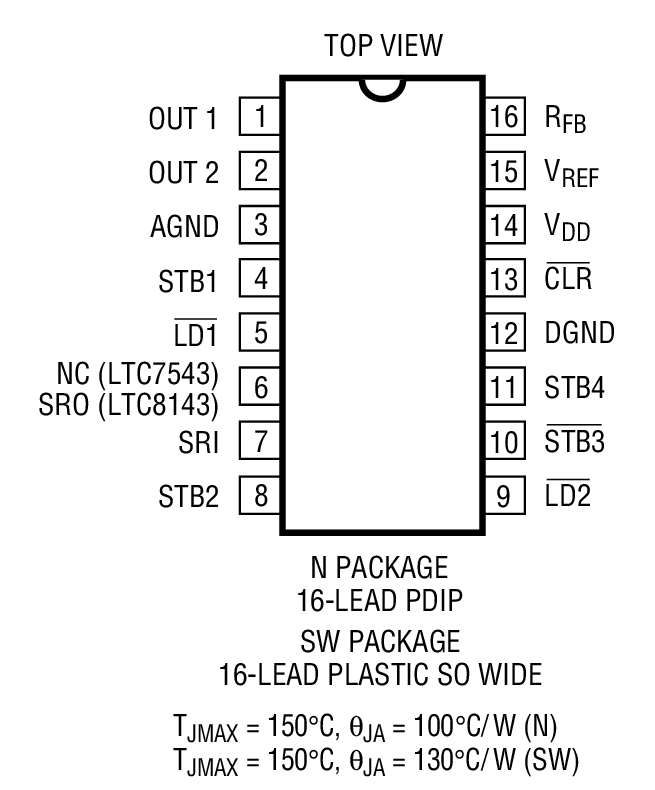

• 16 引脚 PDIP 封装和 SO 封装



产品详情和应用

LTC7543/LTC8143是串行输入12位乘法数模转换器(DAC)。它们是AD7543和DAC-8143的引脚兼容型绝佳替代产品。改进之处包括精度更高，整个温度和电源电压变化范围内的稳定性更好，对输出放大器失调的敏感性较低，定时规格更加严密且输出电容较低。

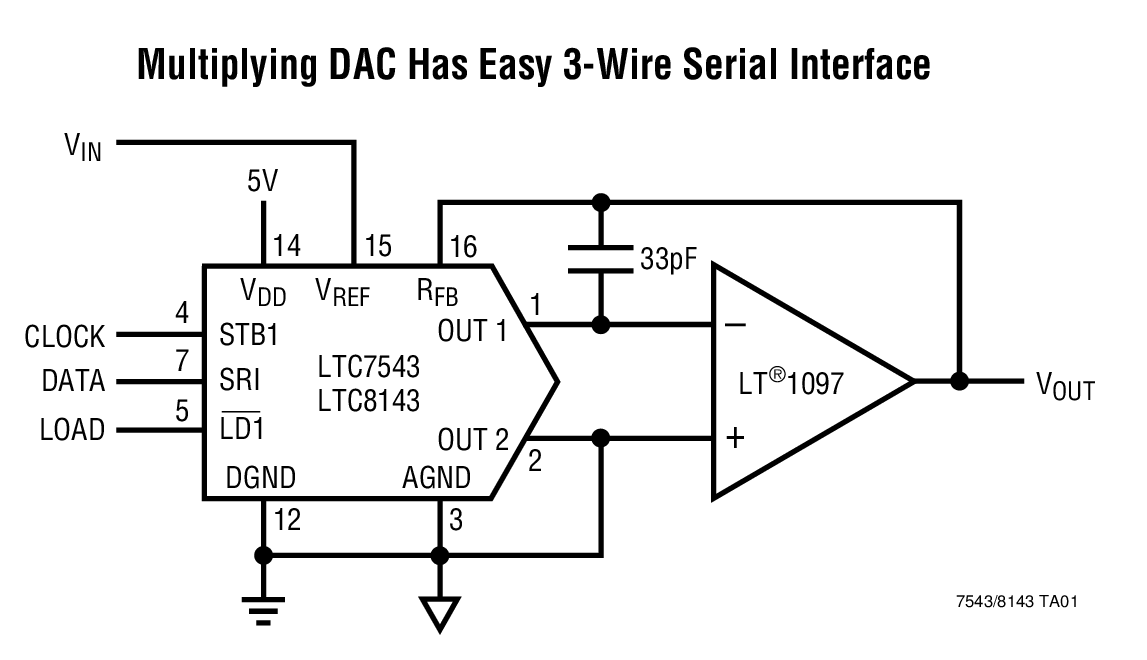

易用型串行接口包括一个异步CLEAR输入，用于需要初始化至某种已知状态的系统。LTC8143具有一个串行数据输出，以在一根三线式接口总线上实现多个DAC的菊链式连接。

这些DAC极具多功能性。它们可用于2象限和4象限乘法、可编程增益和单电源应用，例如同相电压输出和偏置或偏移接地模式。

这两款器件可提供16引脚PDIP封装和SO封装，规格涵盖–40°C至85°C的扩展工业温度范围。

• 过程控制和工业自动化
• 远程微处理器控制型系统
• 数字控制式滤波器和电源
• 可编程增益放大器
• 自动测试设备
