ADI亚德诺 AD5546 产品介绍

2026-03-09 0次

特性

16 位分辨率 - AD5546
14 位分辨率 - AD5556
2象限或4象限乘法DAC
±1 LSB DNL
±1 LSB INL
工作电源电压：2.7 V至5.5 V
低噪声：12 nV/√Hz
低功耗：IDD = 10 μA

建立时间：0.5 µs
内置 R_FB 便于电压转换
内置 4 象限电阻支持 0 V 至 –10 V、0 V 至 +10 V 或 ±10 V 输出
内置 4 象限电阻支持 0 V 至 –10 V、0 V 至 +10 V 或 ±10 V 输出
欲了解更多特性，请参考数据手册

产品详情和应用

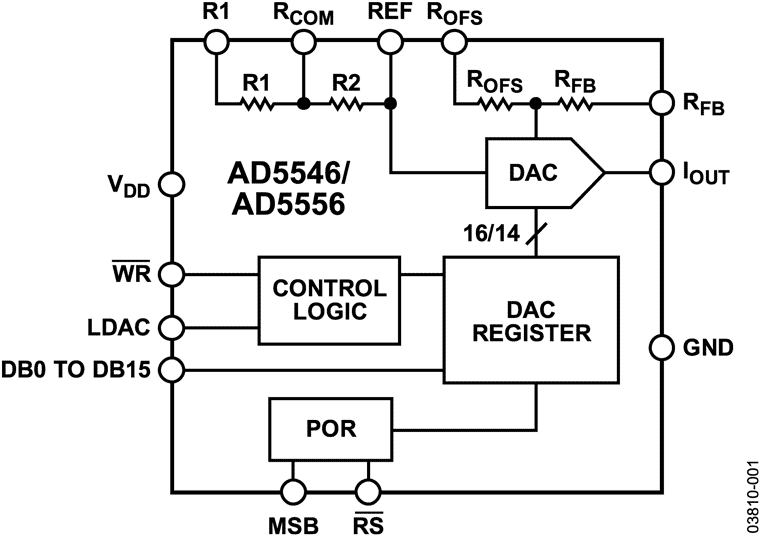

AD5546/AD5556分别是精密16/14位、低功耗、电流输出、并行输入数模转换器，采用+5 V单电源供电，四象限输出的乘法基准电压为±10V。

内置的四象限电阻有利于电阻匹配和温度跟踪，使多象限应用所需的元件数量最少。此外，反馈电阻(RFB)也可以简化通过外部缓冲实现电流-电压转换的操作。

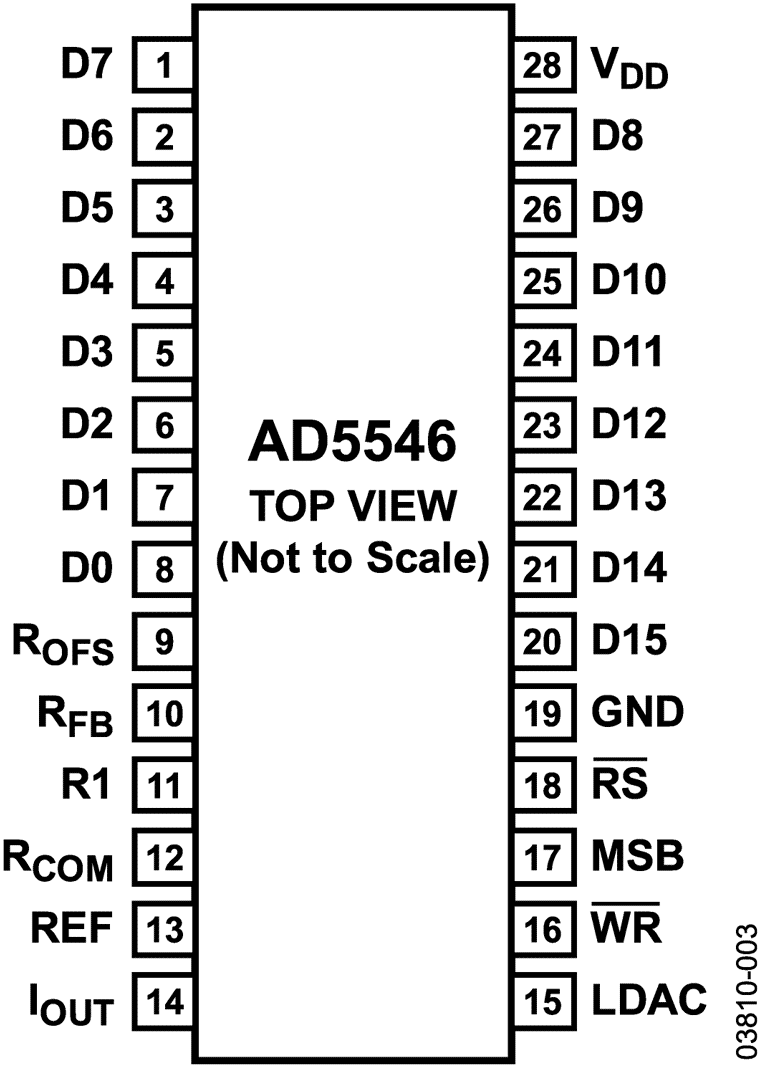

AD5546/AD5556采用紧凑型TSSOP-28封装，工作温度范围为–40ºC至+85ºC。
