特性

• 12位电压输出DAC
• ±10V和5mA输出驱动
• 整个温度范围内保证单调性
• 四个范围调整电阻
• 8 + 4 (MAX501)和12位(MAX502)接口
• 24引脚DIP和宽体SO封装

产品详情和应用

MAX501/MAX502是带输出放大器的12位、4象限、电压输出、乘法数模转换器(DAC)。在晶圆级接受激光调整的薄膜电阻可在整个工作温度范围内保持精度。

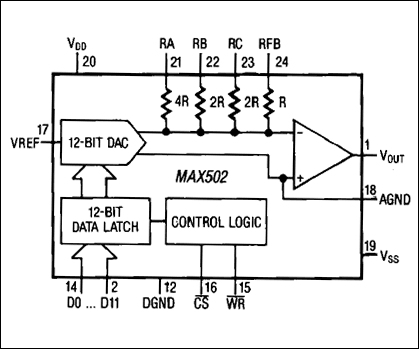

MAX501/MAX502具有缓冲锁存器，可与微处理器轻松接口。数据以右对齐8 + 4位格式(MAX501)或通过12位宽数据路径(MAX502)传输到输入寄存器。在MAX501中，低电平有效LDAC信号将数据从输入寄存器传输到DAC寄存器。在MAX502中，输入寄存器由标准低电平有效CHIP SELECT（低电平有效CS）和低电平有效WRITE（低电平有效WR）信号控制。对于独立工作，低电平有效CS和低电平有效WR输入接地，使所有锁存器变成透明状态。所有逻辑输入均为电平触发，并与TTL和+5V CMOS逻辑电平兼容。内部补偿的低输入失调电压输出放大器可提供+10V至-10V的输出电压，同时源电流和吸电流高达5mA。

应用

• 自动测试设备
• 数字衰减器
• 数字至4mA-20mA转换器
• 可编程电源
• 可编程增益放大器
• 伺服控制系统
