ADI亚德诺 AD3531 产品介绍

2026-03-09 0次

特性

16位分辨率，±3 LSB_{16 INL，±1 LSB₁₆ DNL}
TUE：FSR 最大值的 ±0.22%
偏移误差：最大±1.5mV
增益误差：±0.26% FSR（最大值）
保证 100 mA 源电流
超低余量：20mA 负载时为 12mV
2.5V 内部基准电压，5ppm/°C（典型值）
55nV/√Hz 噪声频谱密度（外部参考）

96nV/√Hz 噪声频谱密度（内部参考）
输出电压、电流和裸片温度监视器
50MHz SPI 写入和读取
2.7V 至 5.5V 电源范围
1.2V 或 1.8V 兼容数字接口
工作温度范围：−40°C 至 +125°C

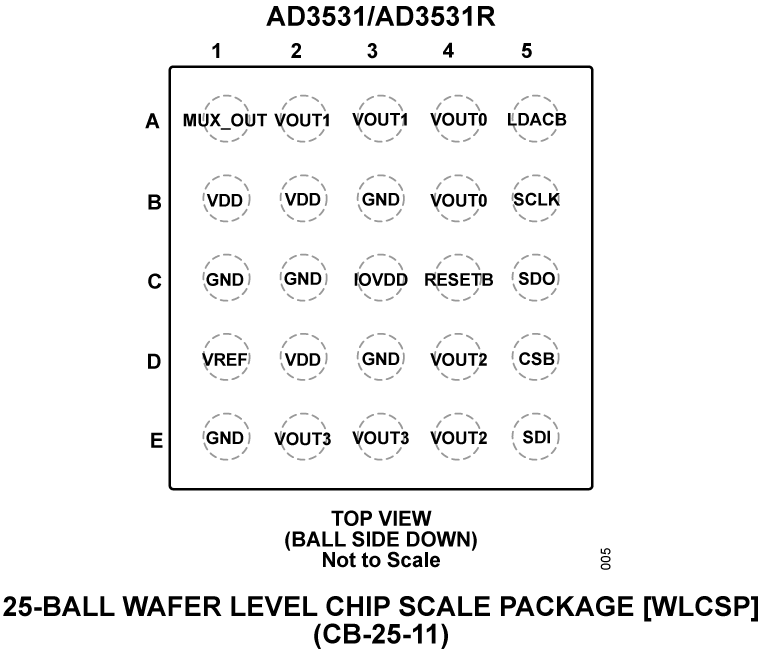

小型封装：2.1 毫米 × 2.2 毫米，25 球 WLCSP

产品详情和应用

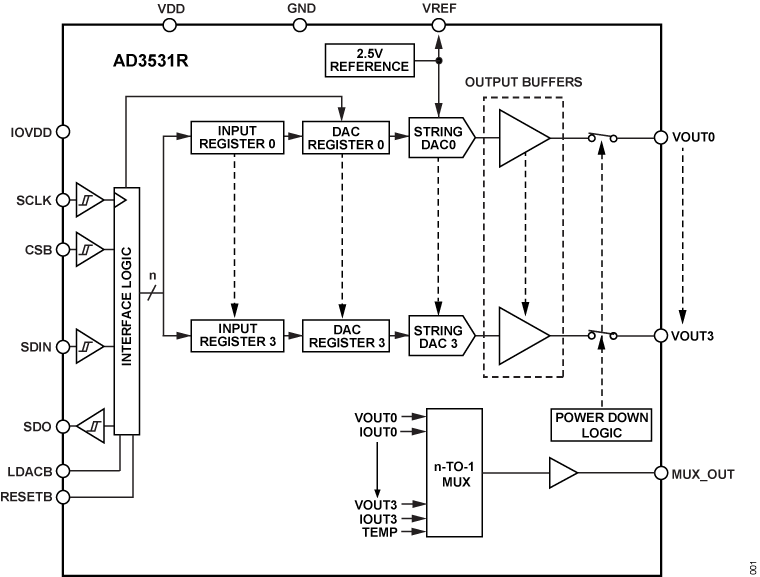

AD3531/AD3531R 是低功耗、4 通道、16 位、缓冲电压输出数模转换器 (DAC)，包括软件可编程增益控制，可针对 2.5V 参考电压实现 2.5V 或 5V 的满量程输出范围。该套件采用 2.7V 至 5.5V 单电源供电，设计上保证单调性。AD3531R 还提供 2.5V、5ppm/°C 内部基准电压源（默认情况下处于禁用状态）。

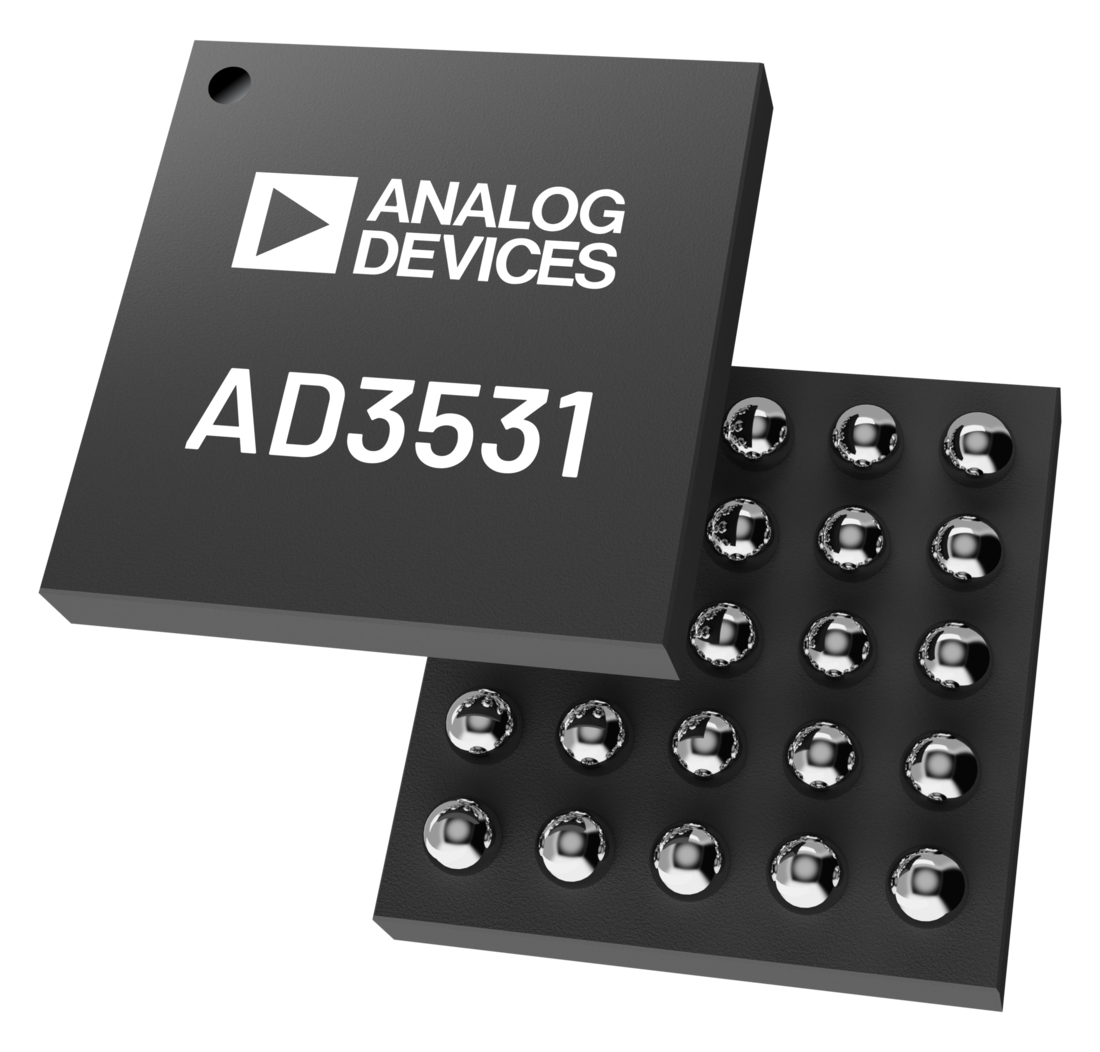

该设备包括集成多路复用器，可以监控输出电压、电流和内部裸片温度。AD3531/AD3531R 采用 2.1 mm × 2.2 mm、25 球 WLCSP 封装。该套件采用上电复位 (POR) 电路，确保在执行有效写入操作之前，DAC 输出功率一直保持上电并接地至 16kΩ。DAC 还包含断电模式，可将电流消耗降低至典型值 620μA。

串行外设接口 (SPI) 和 MICROWIRE^® 兼容的 4 线串行接口可在低至 1.08V 至高至 1.98V 的逻辑电平和高达 50MHz 的时钟速率下运行。

应用

光收发器
测试和测量
工业自动化
数据采集系统
