ADI亚德诺 LTC1448 产品介绍
2026-03-09
0次
特性
- SO-8 封装
- 12 位分辨率
- 经过缓冲的真正轨至轨电压输出
- 外部基准输入可连接至VCC
- 输出摆幅为 0V 至VREF
- 3V 和 5V 电源操作
- 位于时钟输入端上的施密特触发器允许直接接口光耦合器
- 上电复位将 DAC 清零至 0V
- 三线式串行接口

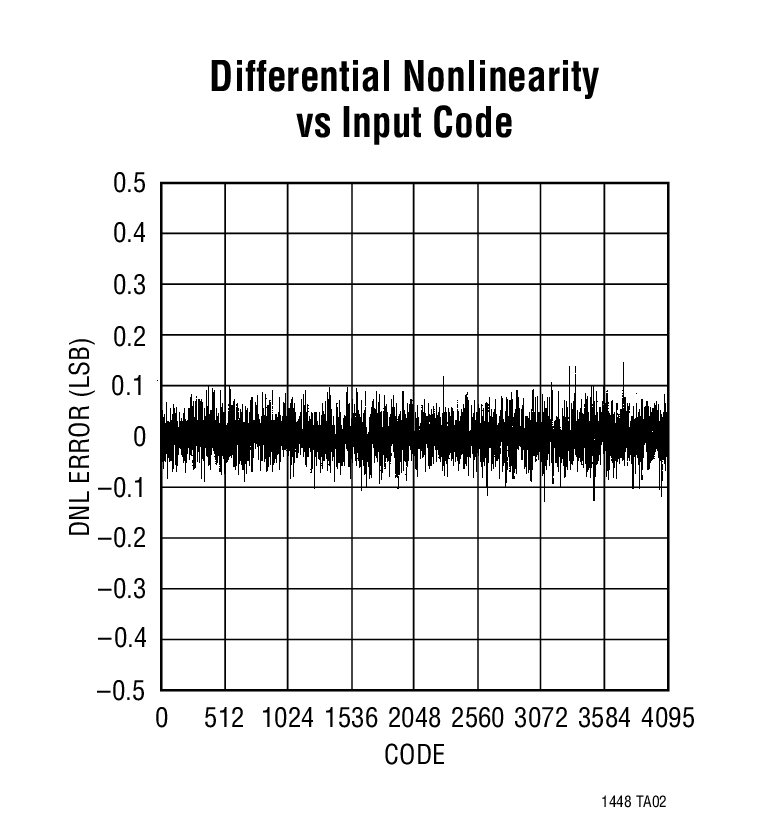

- 最大 DNL 误差:0.5LSB
- 低成本
产品详情和应用

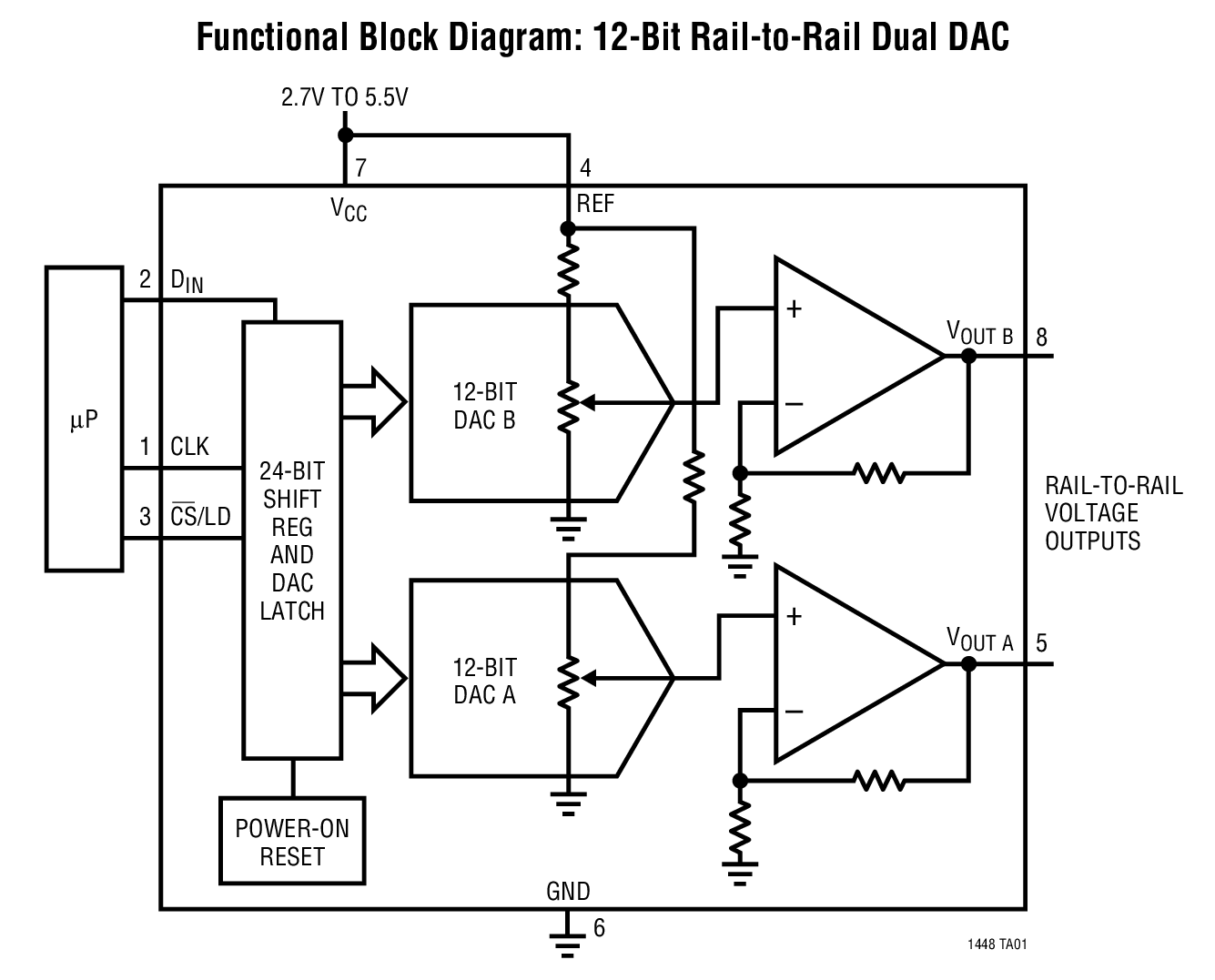

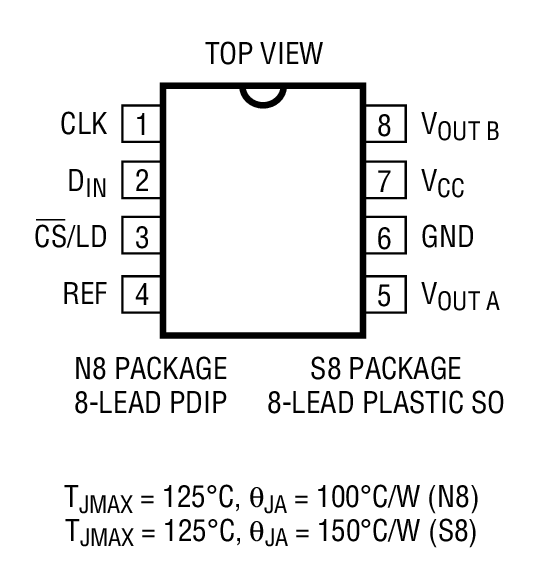

LTC®1448 是一款双通道、轨至轨电压输出、12 位数模转换器 (DAC)。该器件包括轨至轨输出缓冲放大器和一个简单易用的三线式串行接口。LTC1448 采用 8 引脚 SO 封装和 PDIP 封装,并在所有双通道 12 位 DAC 中提供了最小的占板面积。
LTC1448 具有一个外部基准输入引脚 (REF),而且其输出摆幅为 0V 至 VREF。REF 输入可连接至 VCC,因而可采用 2.7V 至 5.5V 电源提供轨至轨操作 (如需具有内部基准的器件,请参阅 LTC1446 的数据手册)。LTC1448 在采用一个 5V 电源时的功耗为 2.5mW。
低电源电流和小型 SO-8 封装使得 LTC1448 成为电池供电型应用的理想选择。
应用
- 数字校准
- 工业过程控制
- 自动测试设备
- 蜂窝电话
