AD5692R

量产

小型、14位 I2C NANO DAC+,±4 LSB INL和5 PPM /°C 基准电压源

ADI亚德诺 AD5692R 产品介绍
2026-03-09 0次

特性


  • 超小型封装:
    2 mm × 2 mm、8引脚LFCSP
  • 高相对精度(INL):
    16位时最大±2 LSB
  • 低漂移2.5 V基准电压源:
    2 ppm/℃(典型值)
  • 可选输出范围:2.5 V或5 V
  • 总不可调整误差(TUE):FSR的±0.06%(最大值)
    失调误差: ±1.5 mV(最大值)
    增益误差: ±0.05 % FSR(最大值)
  • 低毛刺:0.1 nV-sec
  • 高驱动能力:20 mA
  • 低功耗: 1.2 mW(3.3 V时)
  • 独立逻辑电源: 1.8 V至5.5 V
  • 宽工作温度范围: −40°C至+105°C
  • 鲁棒的4 kV HBM ESD保护


产品详情和应用


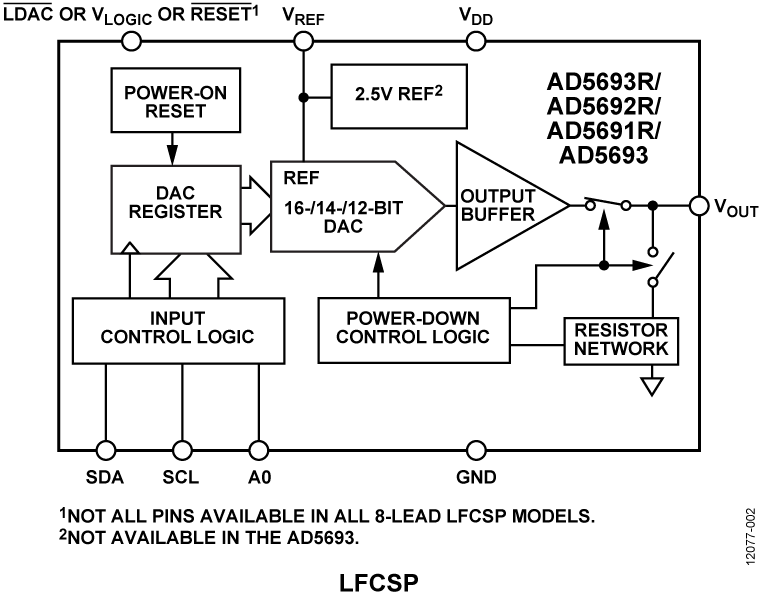

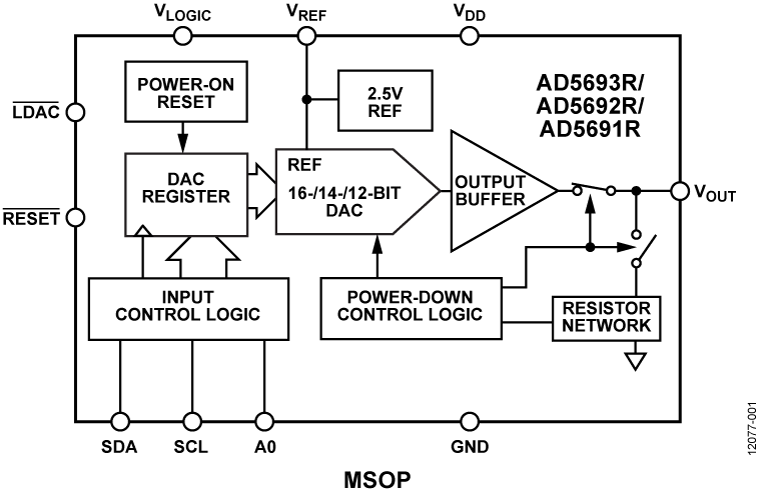

AD5693R/AD5692R/AD5691R/AD5693均属于nanoDAC+®系列,分别是低功耗、单通道、16/14/12位缓冲电压输出DAC。这些器件均内部集成默认2.5 V基准电压源,提供2 ppm/℃漂移。 输出范围可编程设置为0 V至VREF或0 V至2 × VREF。 采用2.7 V至5.5 V单电源供电,通过设计保证单调性。 提供2.00 mm ×2.00 mm、8引脚LFCSP或10引脚MSOP封装。

内部上电复位电路确保DAC寄存器上电时写入零电平,而内部输出缓冲器配置为正常模式。 AD5693R/AD5692R/AD5691R/AD5693具有关断模式,可在5 V时降低器件功耗至2 μA(最大值),并且提供软件可选的输出负载。

AD5693R/AD5692R/AD5691R/AD5693采用I2C接口。 某些器件选项还提供异步 RESET 引脚和VLOGIC引脚,可兼容1.8 V。

产品特色

  1. 高相对精度(INL): 最大±2 LSB(AD5693R/AD5693,16位)
  2. 低漂移,2.5V片内基准电压源:
    2 ppm/°C (典型温度系数)
    5 ppm/°C (最大温度系数)
  3. 2 mm × 2 mm、8引脚LFCSP和10引脚MSOP
应用
  • 过程控制
  • 数据采集系统
  • 数字增益和失调电压调整
  • 可编程电压源
  • 光学模块
