ADI亚德诺 AD7808 产品介绍

2026-03-09 0次

特性

一个封装中集成四个10位DAC
提供串行和并行加载结构
AD7804：四通道10位串行加载
AD7805：四通道10位并行加载
AD7808：八通道10位串行加载
AD7809：八通道10位并行加载
工作电压：+3.3 V至+5 V
省电模式
上电复位

待机模式（全部DAC/个别DAC）
低功耗，全CMOS结构
10位分辨率
双缓冲DAC寄存器
双外部基准电压功能

产品详情和应用

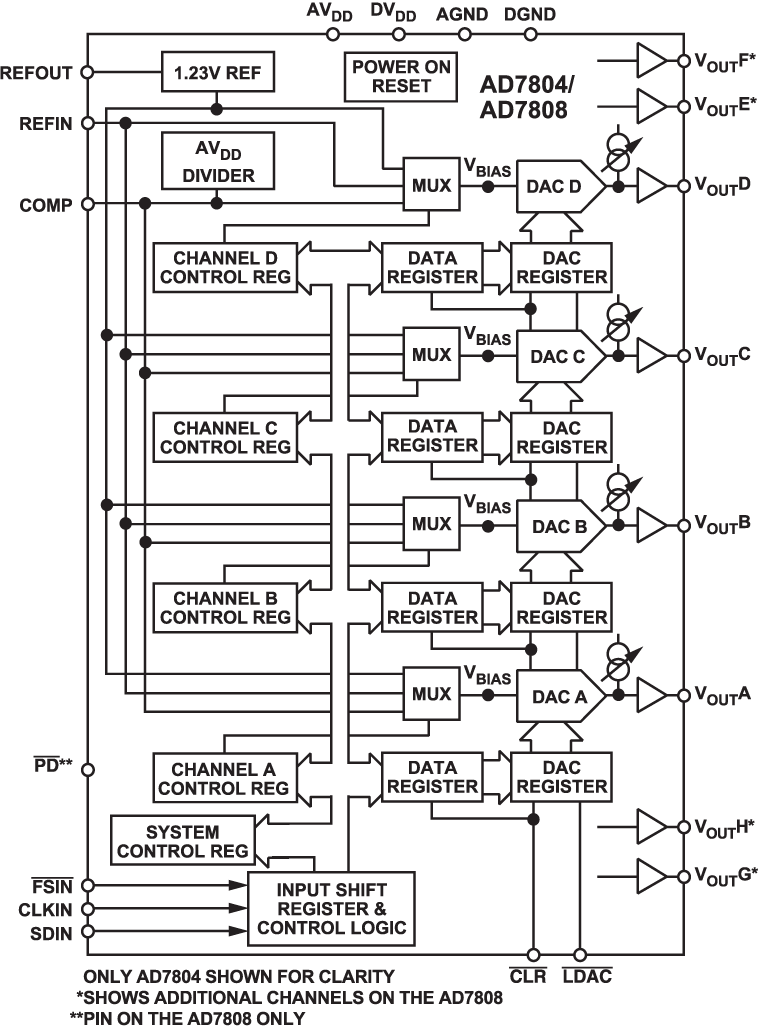

AD7804/AD7808分别是具有串行加载功能的四通道/八通道10位数模转换器；AD7805/AD7809分别是具有并行加载功能的四通道/八通道10位数模转换器。这些器件均采用+3.3 V至+5 V (±10%)电源供电，内置一个片内基准电压源。上述DAC提供V_BIAS±V_SWING形式的输出信号， V_SWING从V_BIAS内部获得。片内控制寄存器包括一个系统控制寄存器和多个通道控制寄存器。系统控制寄存器可以控制封装中的所有DAC，通道控制寄存器则控制单个DAC。用一个片内子DAC，可以将各DAC的完整转移函数偏移V_BIAS。所有DAC均配置双缓冲数据输入，因而利用异步LDAC输入可以同时更新所有模拟输出。

应用

光盘驱动器

仪表和通信系统

过程控制和电压设定点控制

调整电位计的替代产品

自动校准

数据手册，Rev. A，12/98
