特性

• 有保证的精准全标度 DAC 输出电流 (在 25°C)
  LTC1329A-50 50μA ±1%
  LTC1329-10 10μA ±3%
  LTC1329-50 50μA ±3%
• 宽输出电压 DC 相符性：–17V 至 2.5V
• 宽电源范围：2.7V ≤ VCC ≤ 6.5V
• 停机模式中的电源电流：0.2μA
• 低电源电流：75μA (LTC1329-10)，95μA (LTC1329-50 / LTC1329A-50)

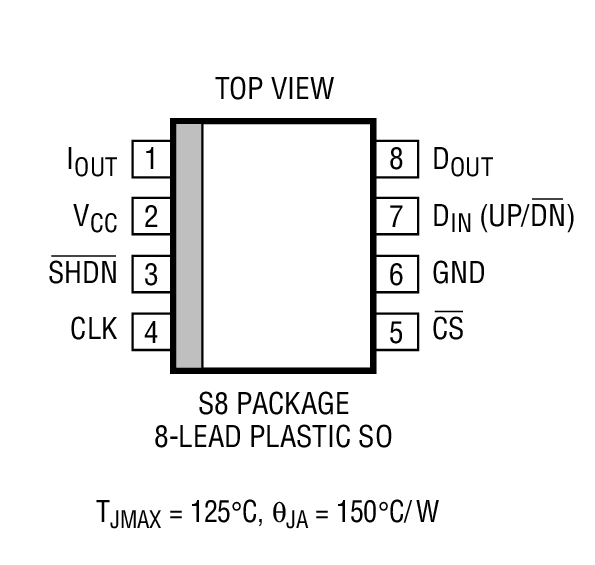

• 采用 8 引脚 SO 封装
• Triple ModeTM 接口模式
• 能够在三线式模式中回读 8 位 DAC 值
• DAC 上电在中间标度

产品详情和应用

LTC^®1329-10 / LTC1329-50 / LTC1329A-50 是微功率 8 位电流输出 D/A 转换器 (DAC)，具有 0μA 至 10μA (LTC1329-10) 和 0μA 至 50μA (LTC1329-50 / LTC1329A-50) 的输出范围。在 3.3V 和 5V 系统中，可分别对 DAC 电流输出施加 –15V 至 2V 或 –15V 至 2.5V 的偏置。电源电流仅为 95μA (LTC1329-50 / LTC1329A-50) 和 75μA (LTC1329-10)。这三款器件具有一种停机模式，可将电源电流减低至 0.2μA。

LTC1329 可通过采用三种接口模式中的一种与外部电路进行通信：标准三线式串行模式和两种脉冲模式。在上电时，内部计数器复位至 1000 0000B，DAC 输出采取中间标度，而且芯片被配置在三线式串行模式或脉冲模式，这取决于 CS上的信号电平。

在三线式模式中，系统 MPU 能够在自身与 LTC1329 之间连续地来回传输 8 位数据。在脉冲模式中，DAC 输出较高的 6 个位可针对“仅递增”(单线式接口) 或“递增 / 递减”(二线式接口) 操作进行设置，这取决于 D_IN 引脚上的信号电平。

LTC1329 采用 8 引脚 SO 封装。

应用

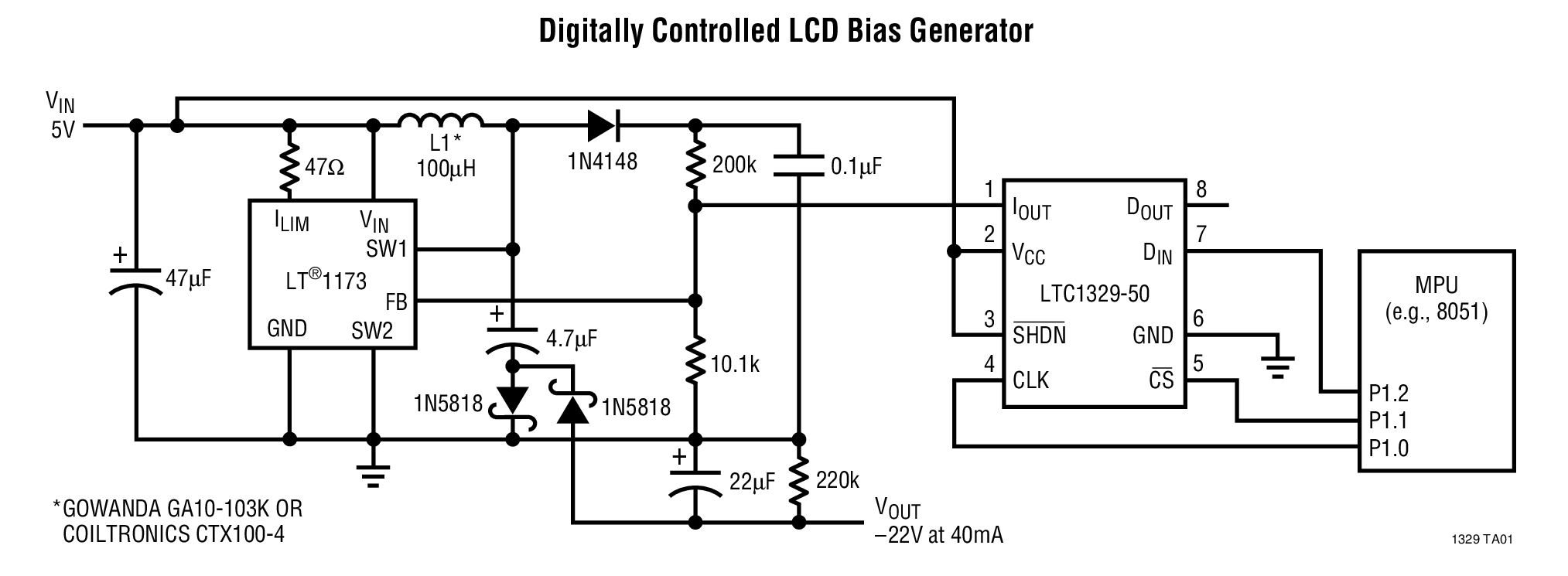

• LCD 对比度控制
• 背光源亮度控制
• 电源电压调整
• 电池充电器电流 / 电压调整
• GaAs FET Bias Adjustment
• 微调电位计免除
• Low Power and Battery-Operated Systems
• Handheld or Portable Instruments
