特性

• 4 通道 12 位 DAC
• 经过缓冲的真正轨至轨电压输出

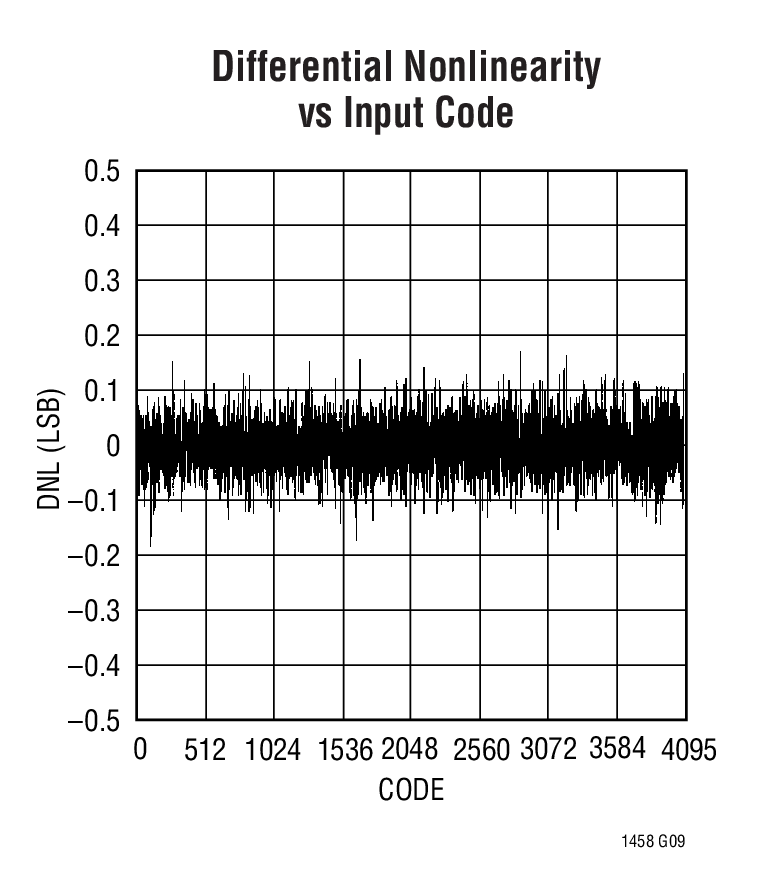

• 最大 DNL 误差：0.5LSB
• 5V 操作，I_CC：典型值为 1.1mA (LTC1458)
• 3V 操作，I_CC：典型值为 800μA (LTC1458L)
• 内部或外部基准操作
• 稳定时间：14μs 至 ±0.5LSB
• 位于时钟输入端上的施密特触发器允许直接接口光耦合器
• 上电复位和CLR 引脚

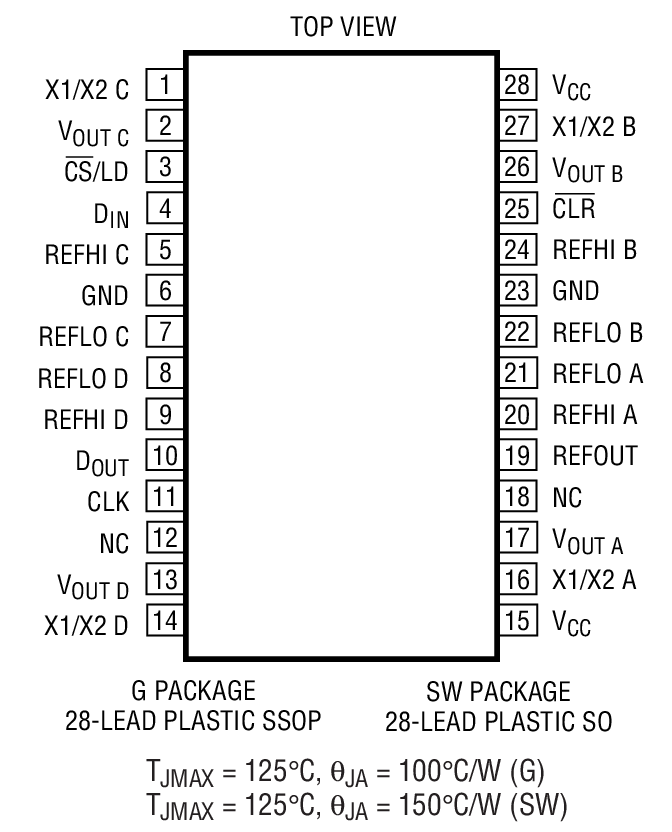

• SSOP-28 封装
• 具 250kHz 更新速率的三线式可级联串行接口
• 低成本

产品详情和应用

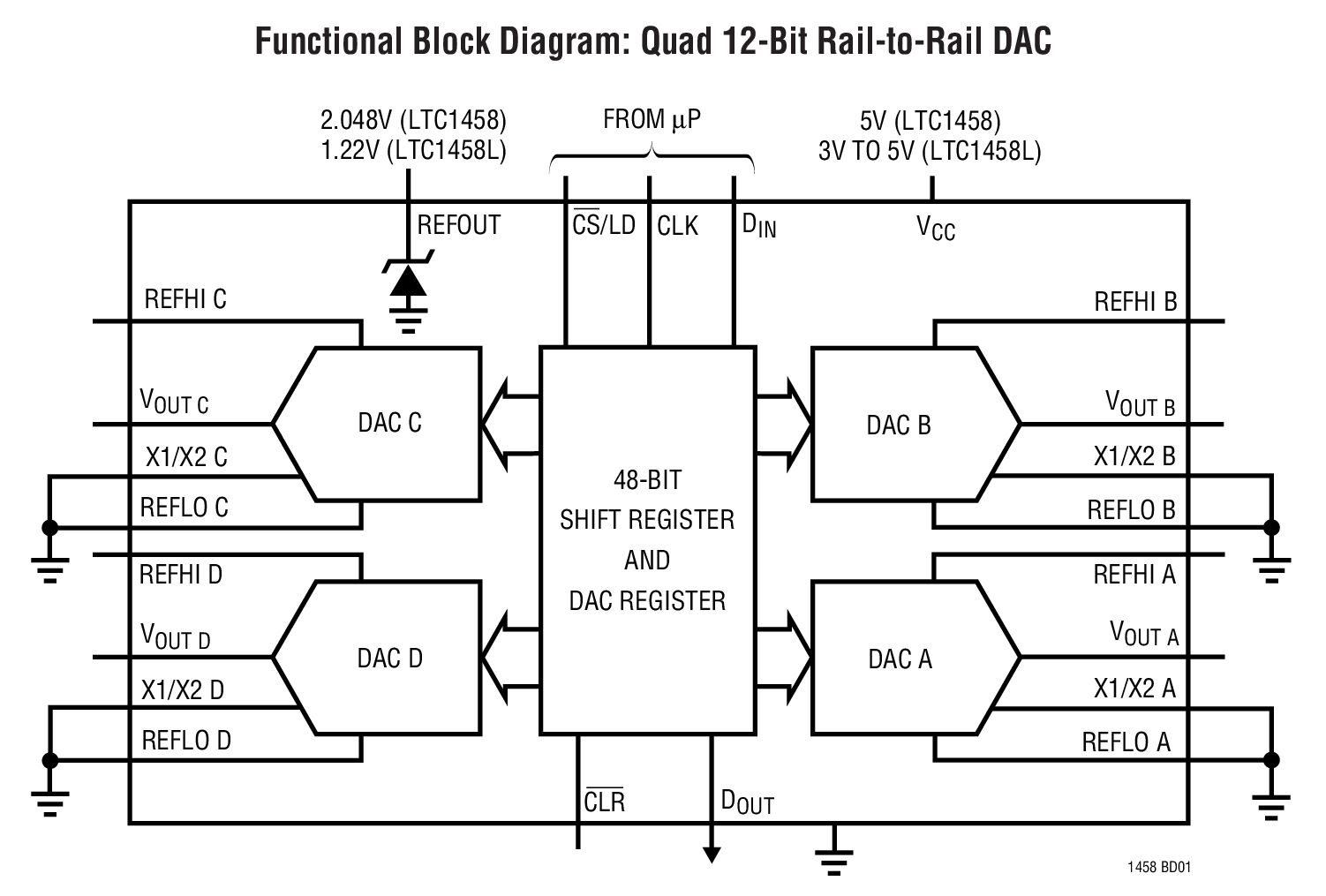

LTC^®1458 / LTC1458L 是完整的单电源、4 通道轨至轨电压输出、12 位数模转换器 (DAC)，采用 SO-28 封装和 SSOP-28 封装。这两款器件包含一个具可变增益 (x 1 或 x 2) 的输出缓冲放大器和一个简单易用的三线式可级联串行接口。

LTC1458 具有一个 2.048V 内置基准和一个 4.095V 全标度输出 (在 x 2 增益配置中)。该器件采用 4.5V 至 5.5V 单电源工作，功耗仅为 5.5mW (I_CC = 1.1mA 典型值)。

LTC1458L 具有一个 1.22V 内置基准和一个 2.5V 全标度输出 (在 x 2 增益配置中)。该器件采用 2.7V 至 5.5V 单电源工作，功耗为 2.4mW。

卓越的 DNL 性能指标、低电源电流和众多的内置功能使得这些器件能够在一系列重视灵活性、功率和单电源操作的应用中使用。

应用

• 数字校准
• 工业过程控制
• 自动测试设备
• 低功率系统
