特性

• 超低功耗
  • 当V_DD = +3.6V，229µA的电源电流
  • 当V_DD = +5.5V，271µA的电源电流
• +2.7V至+5.5V的单电源宽范围
• 10引脚µMAX封装
• 0.3µA的关断电流
• 保证12位单调性(±1 LSB DNL)
• 安全的上电复位置DAC输出为零
• 软件可选的三种关断阻抗(100kΩ, 1kΩ或高阻抗)
• 快速20MHz兼容于SPI/QSPI/MICROWIRE的3线串行接口
• 满摆幅输出缓冲放大器
• 施密特触发器逻辑输入允许直接接口光电耦合器
• -40°C至+125°C的宽工作温度范围

产品详情和应用

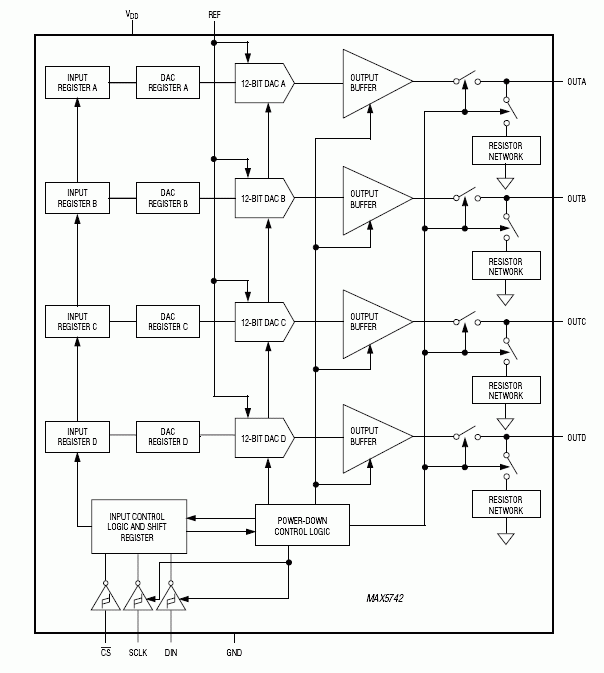

MAX5742是4路12位、低功耗、缓冲电压输出的数模转换器(DAC)，采用节省空间的10引脚µMAX®封装(5mm x 3mm)。+2.7V至+5.5V的宽电源电压范围和229µA的低电源电流等特性，适用于低功耗和低电压应用。DAC输出使用片上精密、满摆幅输出的放大器。MAX5742参考输入允许0至V_DD范围。关断时参考输入为高阻抗，进一步减小系统的总功耗。

20MHz兼容于SPI™/QSPI™/MICROWIRE™和DSP的3线串行接口，节省电路板空间，降低光电或变压器隔离应用的复杂程度。MAX5742片上上电复位(POR)电路设定DAC输出为零并以对地100kΩ的电阻加载输出。这为驱动电磁阀或变送器等应用在上电时提供了额外的安全性。MAX5742具有软件控制的关断模式，将电源电流降低至0.3µA以下，提供软件可选的关断输出负载(1kΩ, 100kΩ或高阻抗)。MAX5742满足汽车级温度范围(-40°C至+125°C)。

应用

• 自动调谐
• 电池供电仪表
• 增益与失调调节
• 功率放大器控制
• 过程控制I/O板
• VCO控制
