ADI亚德诺 AD5425 产品介绍

2026-03-09 0次

特性

2.5 V至5.5 V电源供电
50 MHz串行接口
更新速率：2.47 MSPS
积分非线性(INL)：±0.25LSB
乘法带宽：10 MHz
±10 V基准电压输入
低毛刺能量：<2 nV-s

扩展温度范围：-40°C至+125°C
10引脚MSOP封装
保证单调性
四象限乘法
上电复位，具有掉电检测功能
LDAC功能
功耗：0.4 μA（典型值）

产品详情和应用

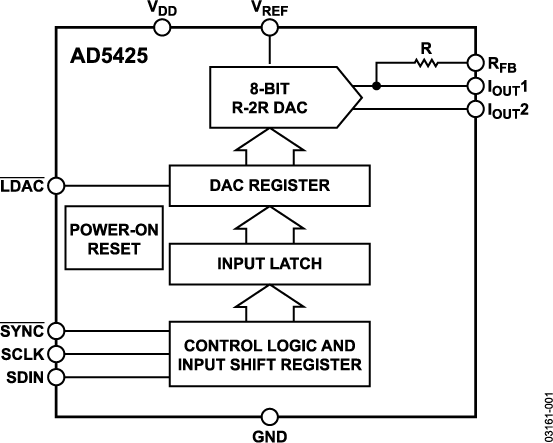

AD5425是一款CMOS、8位电流输出数模转换器，采用+2.5 V至5.5 V电源供电，适合电池供电应用及许多其它应用。

这款DAC采用双缓冲三线式串行接口，并且与SPI™、QSPI™、MICROWIRE™及大多数DSP接口标准兼容。该器件还提供一个LDAC引脚，允许在多DAC配置中同时进行更新。上电时，内部移位寄存器和锁存以零填充，DAC输出为0 V。

这款DAC采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，大信号乘法带宽达10 MHz。

满量程输出电流由所施加的外部基准输入电压(VREF)决定。与外部电流至电压精密放大器配合使用时，集成的反馈电阻RFB可提供温度跟踪和满量程电压输出。

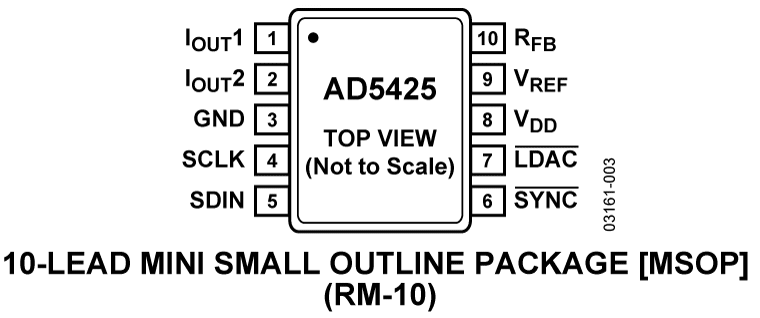

AD5425采用小型10引脚MSOP封装。

应用

便携式电池供电应用
波形发生器
模拟处理
仪器仪表应用
可编程放大器和衰减器
数字控制校准
可编程滤波器和振荡器
复合视频
超声
增益、失调和电压调整
