ADI亚德诺 AD9177 产品介绍
2026-03-09
0次
特性
- 灵活的可重新配置通用平台设计
- 4 个 DAC 内核连接到各种 DSP 和旁路数据路径
- 支持单频段、双频段和多频段
- 数据路径和 DSP 模块可完全绕过
- 具有多芯片同步功能的片内 PLL
- 片外 PLL 的外部 RFLK 输入选项
- 最大 DAC 采样率高达 12 GSPS
- 使用 JESD204C 的最大数据速率高达 12 GSPS
- 可用的模拟带宽高达 8 GHz
- 12 GSPS 时的 DAC 交流性能
- 满量程输出电流范围：6.43 mA 至 37.75 mA
- 双信号音 IMD3（每个音调 −7 dBFS）：−78.9 dBc
- 3.7 GHz 时，NSD，单信号音：−155.1 dBc/Hz
- 3.7 GHz 时，SFDR，单信号音：−70 dBc
- 多种数字特性
- 可选的插值滤波器
- 可配置或可旁路的 DUC
- 8 个细调复数 DUC 和 4 个粗调复数 DUC
- 每个 DUC/DDC 48 位
- 可选择旁路细调和粗调 DUC
- 每个数据路径的可编程延迟
- 发射 DPD 支持
- 细调 DUC 通道增益控制和延迟调整
- 辅助特性
- 直接数字合成和快速跳频
- 低延迟环回模式（接收数据路径 NCO 输出可以路由到发送数据路径）
- 功率放大器下游保护电路
- 片内温度监控单元
- 灵活的 GPIO 引脚
- TDD 节能选项
- SERDES JESD204B/JESD204C 接口
- 8 通道 JESD204B/C 接收器 (JRx)
- JESD204B 与最大 15.5 Gbps 的通道速率兼容
- JESD204C 与最大 24.75 Gbps 的通道速率兼容
- 支持实数或复数数字数据（8、12、16 或 24 位）

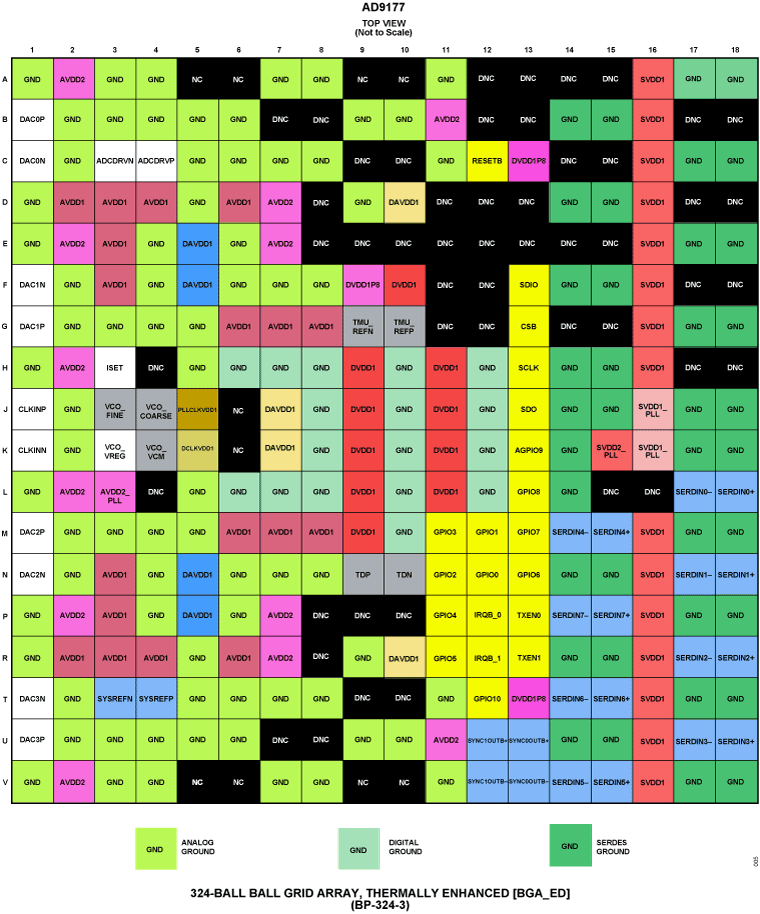

- 15毫米×15毫米、324 球 BGA，间距 0.8 毫米
产品详情和应用

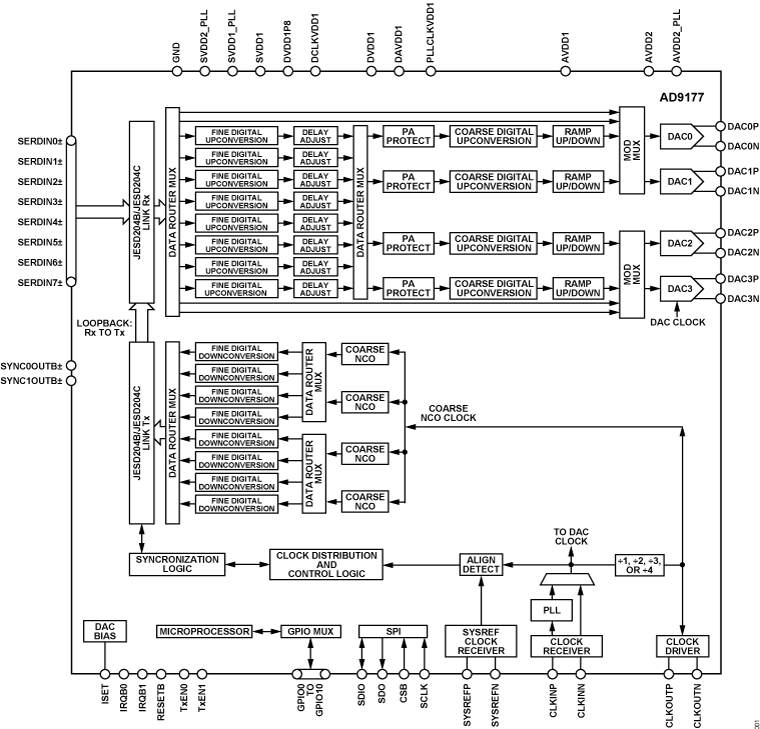

AD9177 是一款高度集成的套件，具有四个 16 位、12 GSPS 最大采样率、RF 数模转换器 (DAC) 内核，支持多达八个基带通道。该套件非常适合需要宽带 DAC 来处理宽瞬时带宽信号的应用。该套件具有 8 通道、24.75 Gbps JESD204C 或 15.5 Gbps JESD204B 数据接收器 (JRx) 端口、片内时钟乘法器和数字信号处理 (DSP) 数据通路，能够处理宽带或多频带的复杂信号，直接到射频应用、相控阵雷达系统和电子战应用。可以绕过 DSP 数据路径以允许数据接收器端口和 DAC 内核之间的直接连接。
对于直接数字频率合成器 (DDS) 应用，AD9177 可以在没有数据接收器端口的情况下运行，以生成多个不同频率的正弦波信号音。四个过程数字上变频器 (DUC) 中，每个的主要数控振荡器 (NCO) 模块都包含一个 48 位 NCO 和一组 31 个 32 位 NCO，每个 NCO 都有一个独立的相位累加器。类似地，每个过程中的主 NCO 模块和接收数据路径中的精细数字下变频器 (DDC) 包含一组 16 个 48 位 NCO，它们可以循环到发送数据路径中，以便在过程 DUC 和 DAC 输出之前进行处理。结合用于跳频的通用输入/输出 (GPIO) 控制、可预配置的配置文件选择以及使用 SYSREF 输入端口将 NCO 同步到通用触发器的能力，该组允许在多个套件同步或在操作期间连续调整 NCO 频率的应用中的相位相干快速跳频 (FFH)。
应用
- 无线通信基础设施
- 微波点对点、E 频段和 5G 毫米波
- 宽带通信系统
- DOCSIS 3.1 和 4.0 CMTS
- 相控阵雷达与电子战
- 电子测试和测量系统
