ADI亚德诺 AD5390 产品介绍
2026-03-09
0次
特性
- AD5390: 16通道、14位电压输出DAC
- AD5391: 16通道、12位电压输出DAC
- AD5392: 8通道、14位电压输出DAC
- 保证单调
- INL
- ±1 LSB 最大值 (AD5391)
±3 LSB 最大值 (AD5390-5/AD5392-5)
±4 LSB 最大值 (AD5390-3/AD5392-3) - 片上1.25/2.5 V、10 ppm/°C参考基准
- 温度范围：−40°C至+85°C
- 轨到轨输出放大器
- 关断模式
- 封装类型

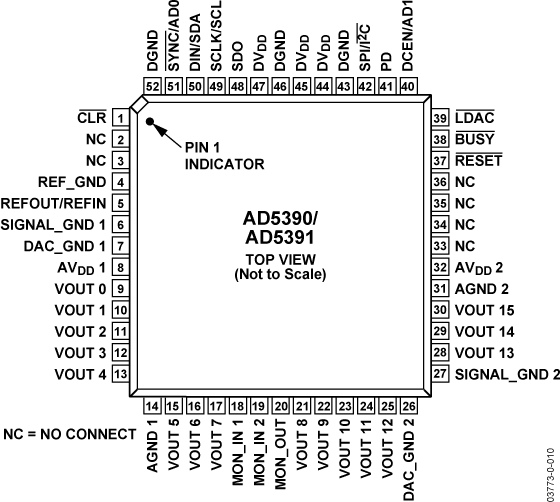

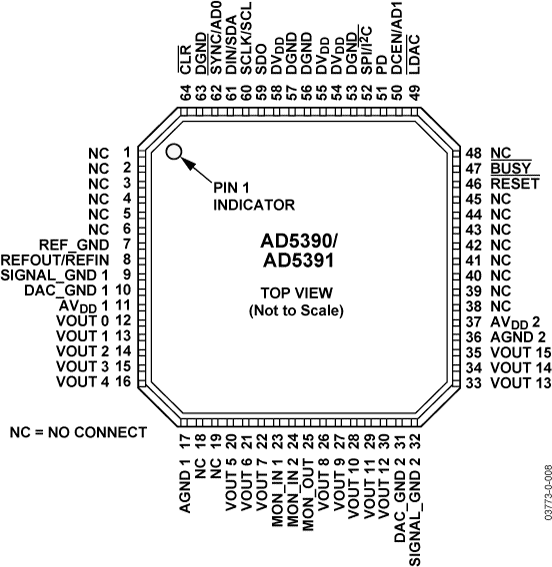

64引脚LFCSP(9 mm × 9 mm)
52引脚LQFP(10 mm × 10 mm) - 用户接口
- 欲了解更多特性，请参考数据手册
产品详情和应用

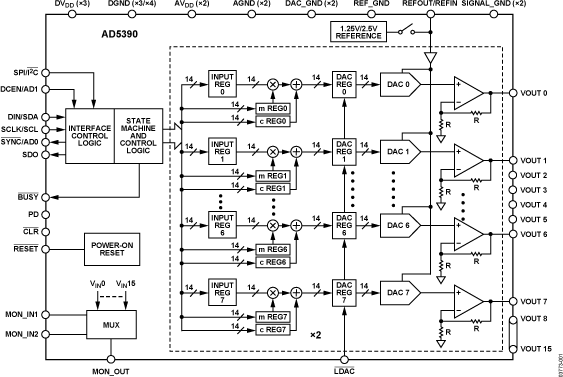

AD5390/AD5391分别是14位和12位的单电源供电、16通道DAC。AD5392是一款单电源供电的8通道14位DAC。这些产品采用64引脚LFCSP封装或52引脚LQFP封装。所有通道配有一个片上带轨到轨输出的放大器。所有器件均内置1.25/2.5 V、10 ppm/°C参考基准和片上通道监测功能（将模拟输出多路复用到一个公共的MON_OUT引脚以实现外部监测），并采用输出放大器升压模式，可实现较优的输出放大器压摆率。
AD5390/AD5391/AD5392包含一个接口速度超过30 MHz的3线串行接口，符合SPI®、QSPI™、MICROWIRE™和DSP接口标准，以及一个支持400 kHz数据传输速率的I2C接口。
输入寄存器与后置的DAC寄存器可提供双缓冲，使DAC输出既能独立更新，也能利用LDAC输入同时更新。各通道均具有可编程增益与失调调整寄存器，用户可以对任何DAC通道进行全面校准。
每通道的功耗典型值为0.25 mA。
应用
- 仪器仪表和工业控制
- 功率放大器控制
- 电平设置(ATE)
- 控制系统
- 微机电系统(MEM)
- 可变光衰减器(VOA)
- 光收发器(MSA 300, XFP)
