特性

• 纤巧型 3mm x 3mm 8 引脚 DFN 封装

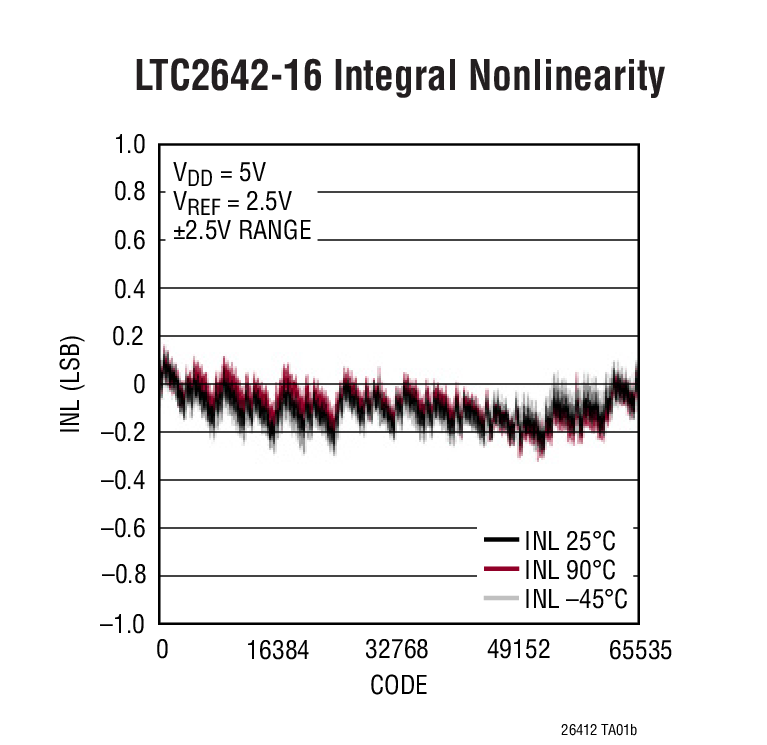

• 16 位 INL 误差最大值：在整个温度范围内为 ±1LSB
• 低电源电流：120μA
• 在整个温度范围内保证单调
• 低 0.5nV • sec 干扰脉冲
• 2.7V 至 5.5V 单电源操作
• 1μs 的快速稳定时间至 16 位
• 无缓冲电压输出直接驱动 60k 负载
• 50MHz SPI / QSPI / MICROWIRE 兼容型串行接口
• 上电复位将 DAC 输出清至零标度 (LTC2641) 或中间标度 (LTC2642)
• 直接光耦合器接口的施密特触发器 (Schmitt-Trigger) 输入
• 异步 CLR 引脚

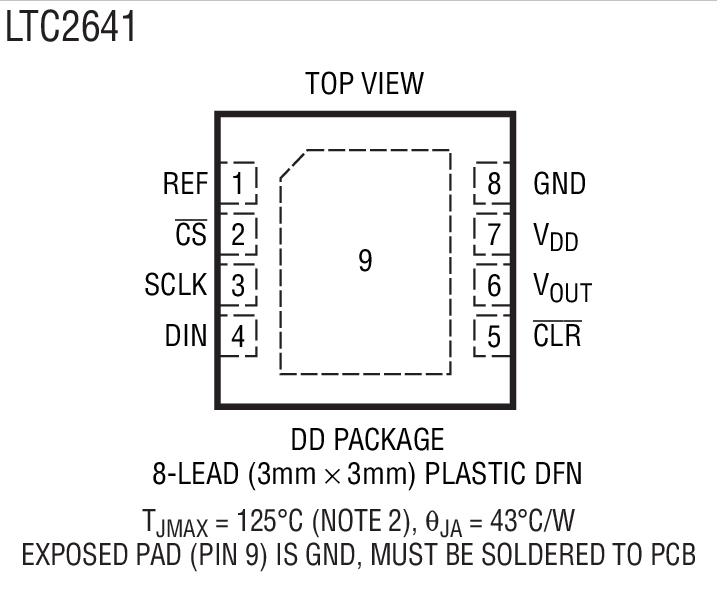

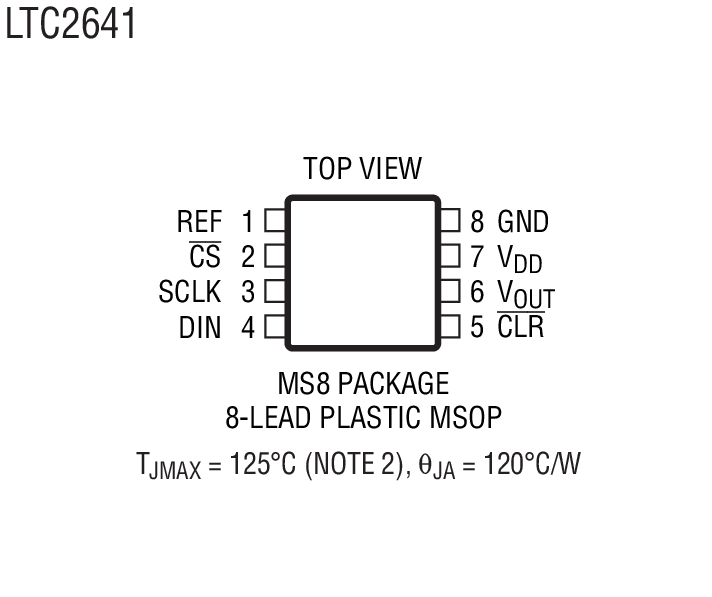

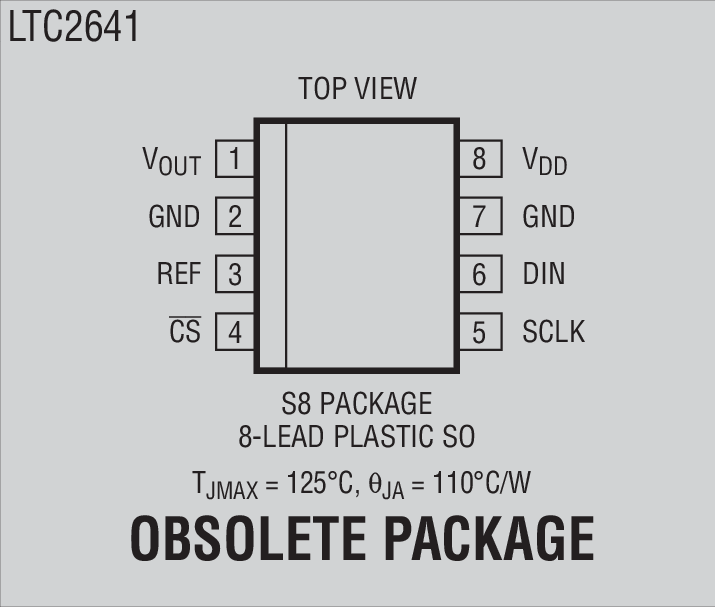

• 8 引脚 MSOP 和 3mm x 3mm DFN 封装 (LTC2641)

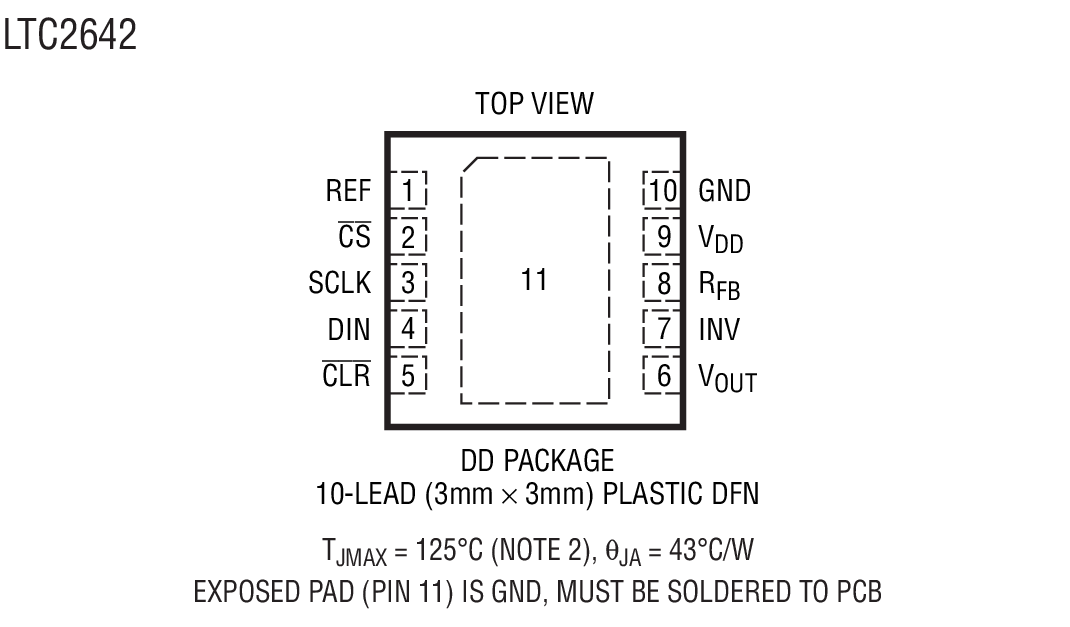

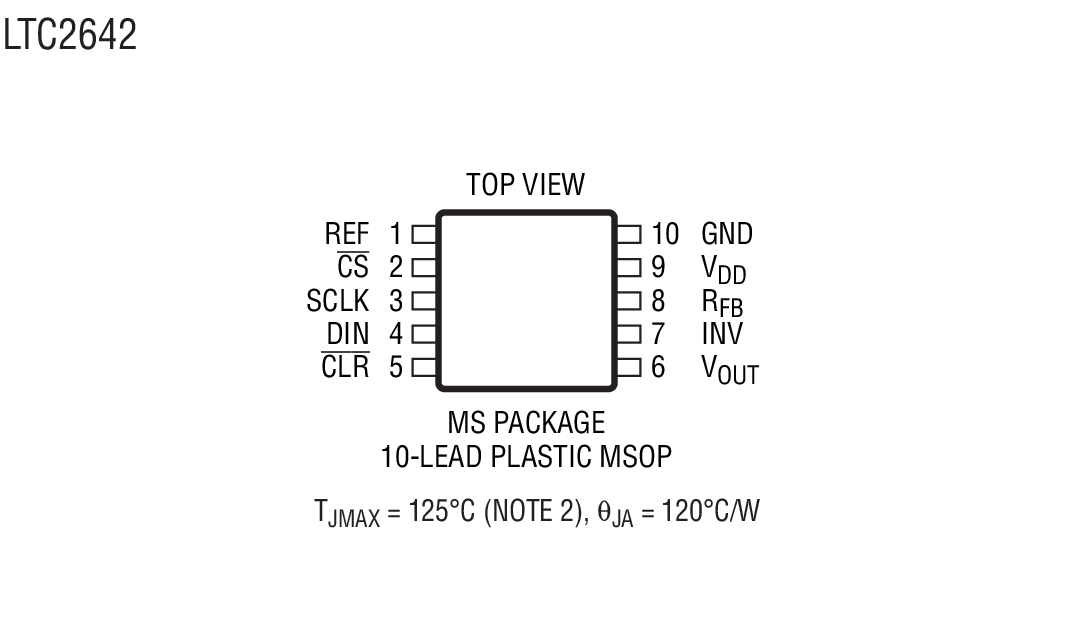

• 10 引脚 MSOP 和 3mm x 3mm DFN 封装 (LTC2642)



产品详情和应用

LTC^®2641 / LTC2642 是 16、14 和 12 位无缓冲电压输出 DAC 系列。这些 DAC 采用 2.7V 至 5.5V 单工作电源，并在整个温度范围内保证单调。LTC2641A-16 / LTC2642A-16 在整个温度范围内提供了 16 位性能 (±1LSB INL 和 ±1LSB DNL)。无缓冲 DAC 输出产生了 120μA 的低电源电流和 ±1LSB 的低偏移误差。

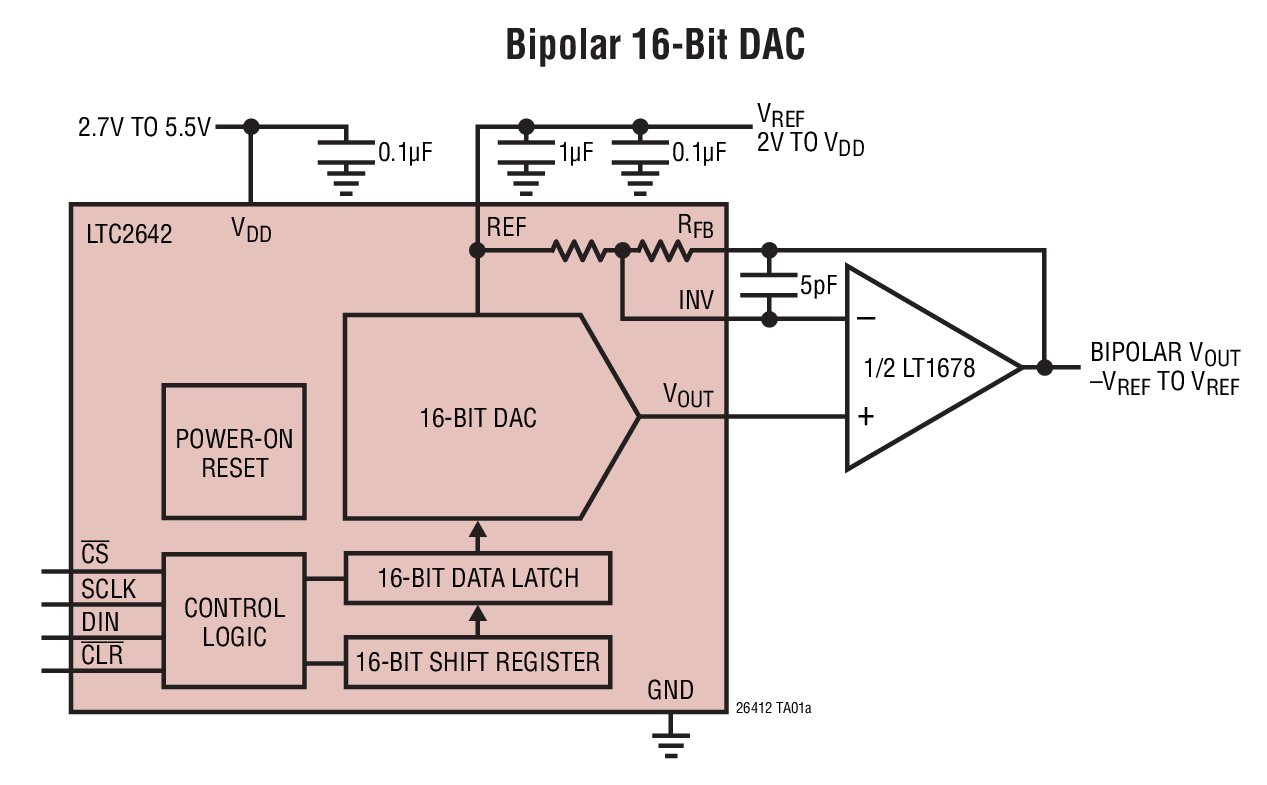

LTC2641 和 LTC2642 均具有一个 2V 至 V_DD 的基准输入范围。V_OUT 摆幅为 0V 至 V_REF。对于双极操作，LTC2642 包括供一个外部精准运算放大器 (例如：LT1678) 之用的匹配调节电阻器，并在 R_FB 上产生一个 ±V_REF 输出摆幅。

LTC2641 / LTC2642 采用一个简单的 SPI / MICROWIRE 兼容型三线式串行接口，能够以高达 50MHz 的时钟速率来运行，并可直接与光耦合器相连，以适应那些需要隔离的应用。最初加电时，上电复位电路将 LTC2641 的 DAC 输出清至零标度，并把 LTC2642 的 DAC 输出清至中间标度。CLR 引脚上的一个逻辑低电平将把 DAC 异步清至零标度 (LTC2641) 或中间标度 (LTC2642)。这些 DAC 均具有商业和工业规格范围。

• 高分辨率偏移和增益调节
• 过程控制和工业自动化
• 自动测试设备
• 数据采集系统
