ADI亚德诺 AD5320 产品介绍
2026-03-09
0次
特性
- 微功耗:140 µA (5 V),115 µA (3 V)
- 关断模式的功耗:200 nA (5 V),50 nA (3 V)
- 通过设计保证单调性
- 上电复位至0 V
- 三种关断功能
- SYNC(低电平有效)中断设置
- 低功耗,SPI™、QSPI™、MICROWIRE™、DSP兼容三线式串行接口
- 采用轨到轨方式工作的输出缓冲放大器
- 温度范围:-40°C至105°C
- 三种关断功能
产品详情和应用

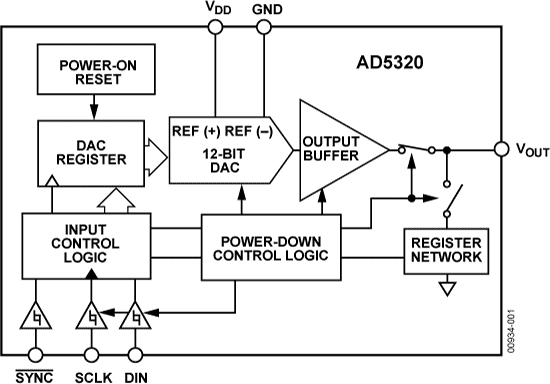

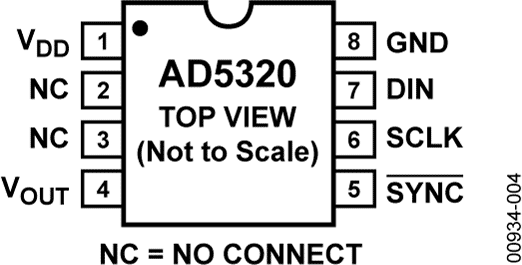

AD5320是一款单通道、12位缓冲电压输出DAC,采用+2.7 V至+5.5 V单电源供电,3 V时功耗为115 µA。它内置片内精密输出放大器,能够实现轨到轨输出摆幅。AD5320采用多功能三线式串行接口,能够以最高30 MHz的时钟速率工作,并与标准SPI™、QSPI™、MICROWIRE™、DSP接口标准兼容。
产品特色
