ADI亚德诺 AD5347 产品介绍

2026-03-09 0次

特性

低功耗工作： 1.4 mA（最大值，3.6 V时）
掉电模式功耗：120 nA (3 V)，400 nA (5 V)
通过设计对所有代码保证单调性
轨到轨输出范围： 0 V至 V_REF 或0 V 至2 ×V _REF
上电复位至0 V
通过LDAC引脚同时更新DAC输出

异步CLR设置
回读
缓冲/无缓冲基准电压输入
写入（WR）时间：20 ns

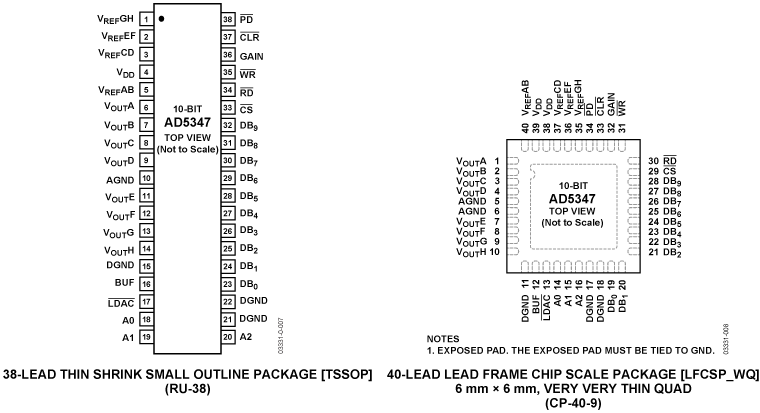

38引脚TSSOP/6 mm × 6 mm 40引脚LFCSP封装
温度范围： -40℃至+105℃

产品详情和应用

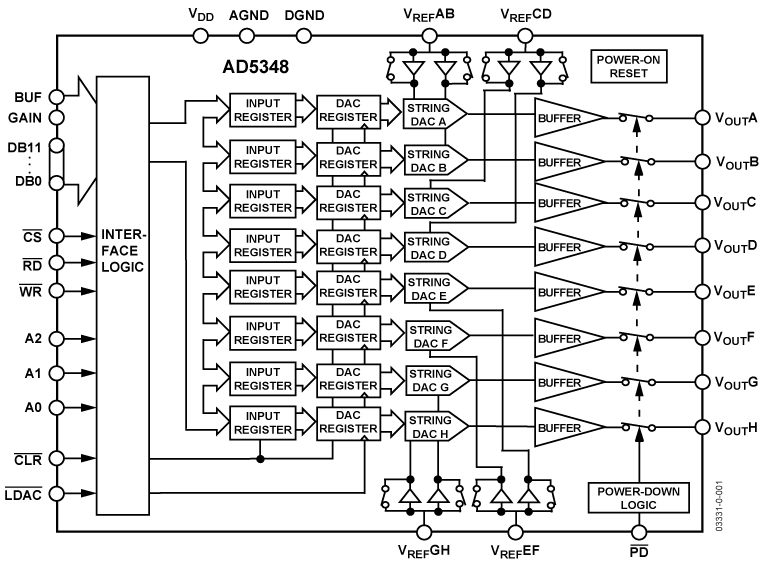

AD5346 / AD5347 / AD5348分别是八通道8/10/12位DAC，采用2.5 V至5.5 V电源供电。这些器件均集成一个片内输出缓冲，可将输出同时驱动至两个供电轨，而且还允许选择缓冲或无缓冲基准电压输入。

AD5346 / AD5347 / AD5348均具有一个并行接口。由CS选择器件，数据则在WR的上升沿载入输入寄存器。回读特性使内部DAC寄存器能够通过数字端口进行回读。

通过这些器件上的GAIN引脚，可将输出范围设置为0 V至V_REF 或0 V至2 × V_REF.

这些DAC的输入数据要经过双缓冲，因而利用LDAC引脚可以同时更新系统中的多个DAC。

此外还提供一个异步CLR输入引脚，可以将输入寄存器和DAC寄存器的内容全部复位至零。这些器件还内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件写入有效数据为止。三款器件均为引脚兼容，用户可以根据具体应用选择适当的分辨率，而不必重新设计电路板。

应用

便携式电池供电仪表
数字增益和失调电压调整
可编程电压源和电流源
光纤网络
自动测试设备
移动通信
可编程衰减器
工业过程控制
