特性

• DAC动态范围：118 dB
• THD + N：-98 dB
• DAC差分电压输出
• 2.5 V数字、3.3 V或5 V模拟输入输出电源
• 总静态功耗：421 mW
• PLL产生的主时钟或直接主时钟
• 低电磁辐射设计
• 线性调节器驱动器，可产生数字电源
• 支持24 位和32 kHz 至192 kHz 采样速率
• 低传播延时192 kHz采样速率模式
• 对数音量控制，具有自动缓升功能
• 欲了解更多特性，请参考数据手册

产品详情和应用

ADAU1962是一款高性能、单芯片数模转换器(DAC)，内置12个DAC，提供差分输出，采用ADI公司的多位Σ-Δ专利架构。 它具有一个SPI/I²C端口，微控制器利用该端口可以调整音量和许多其它参数。 ADAU1962是一款高性能、单芯片、数模转换器(DAC)，内置12个DAC，提供差分输出，采用ADI公司的多位Σ-Δ专利架构。它具有一个SPI/I²C端口，微控制器利用该端口可以调整音量和许多其它参数。ADAU1962采用2.5 V数字、5 V模拟和3.3 V或5 V输入/输出电源供电。内置线性稳压器，可从模拟电源电压产生数字电源电压。

ADAU1962设计用于低电磁干扰(EMI)环境，这一点在系统架构和电路设计架构中得以明显体现。它利用板上锁相环(PLL)从外部左右帧时钟(LRCLK)/帧时钟获得内部主时钟，因而无需独立的高频主时钟，并且无论是否存在位时钟，它都可使用。DAC设计采用ADI公司新的连续时间架构，使电磁干扰进一步降低。通过使用2.5 V数字电源，功耗达到较小，数字波形幅度更小，辐射也进一步降低。

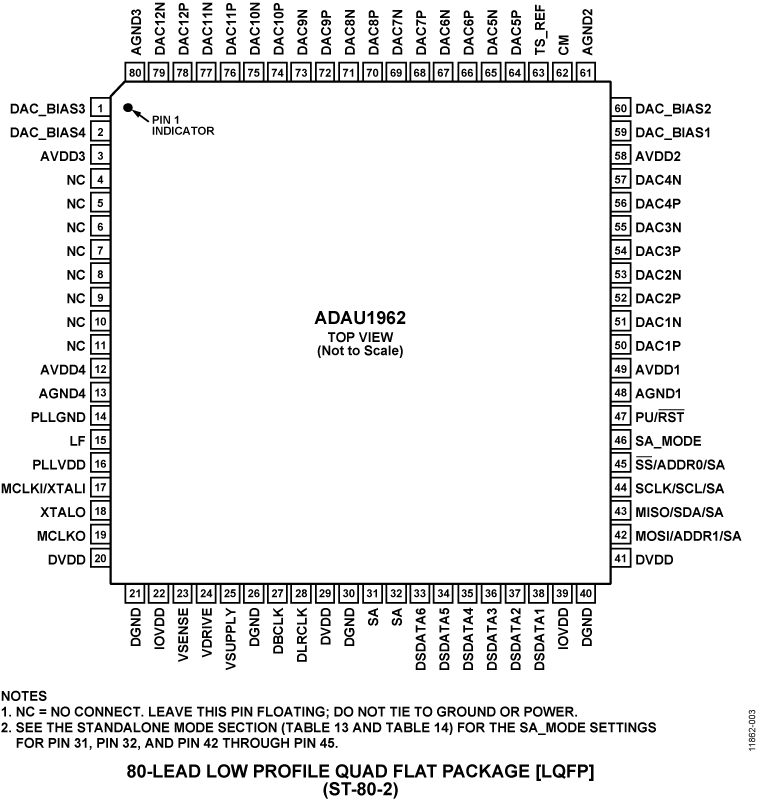

ADAU1962采用80引脚LQFP封装。请注意，在整篇数据手册中，多功能引脚（如SCLK/SCL/SA）由整个引脚名称或引脚的单个功能表示；例如SCLK即表示仅与此功能相关。

应用

• 汽车音频系统
• 家庭影院系统
• 数字音效处理器
