特性

• 窄带SFDR > 72 dB
• 电源电压范围：2.3 V至5.5 V 电源供电
• 输出频率最高达37.5 MHz
• 正弦波输出/三角波输出
• 片上集成比较器
• 式SPI接口
• 扩展温度范围：−40°C至+105°C
• 掉电选项
• 功耗：20 mW（3 V时）
• 20引脚TSSOP

产品详情和应用

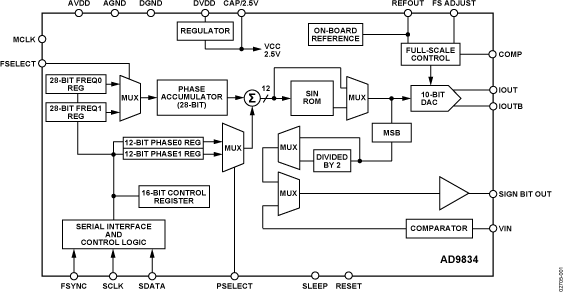

AD9834是一款75 MHz、低功耗DDS器件，能够产生高性能正弦波和三角波输出。其片内还集成一个比较器，支持产生方波以用于时钟发生。当供电电压为3 V时，其功耗仅为20 mW，非常适合对功耗敏感的应用。

AD9834提供相位调制和频率调制功能。频率寄存器为28位；时钟速率为75 MHz，可以实现0.28 Hz的分辨率。同样，时钟速率为1 MHz时，AD9834可以实现0.004 Hz的分辨率。影响频率和相位调制的方法是通过串行接口加载寄存器，然后通过软件或FSELECT/PSELECT引脚切换寄存器。

AD9834通过一个三线式串行接口写入数据。该串行接口能够以最高40 MHz的时钟速率工作，并且与DSP和微控制器标准兼容。

该器件采用2.3 V至5.5 V电源供电。模拟和数字部分彼此独立，可以采用不同的电源供电；例如，AVDD可以是5 V，而DVDD可以是3 V。

AD9834具有掉电引脚(SLEEP)，支持从外部控制掉电模式。器件中不用的部分可以掉电，以将功耗降至低点。例如，在产生时钟输出时，可以关断DAC。

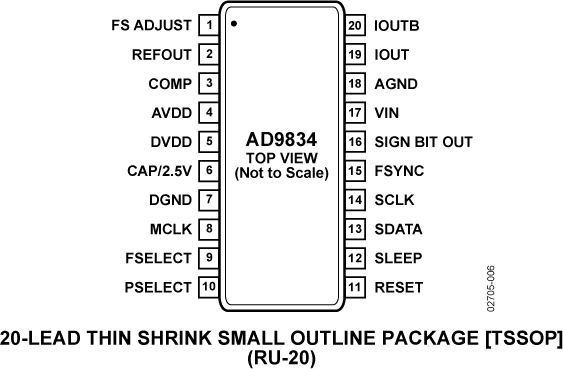

该器件采用20引脚TSSOP封装。

应用

• 频率刺激/波形产生
• 频率相位调谐和调制
• 低功耗RF/通信系统
• 液体和气流测量
• 传感器应用：接近度、运动和缺陷检测
• 测试与医疗设备
