特性

产品详情和应用

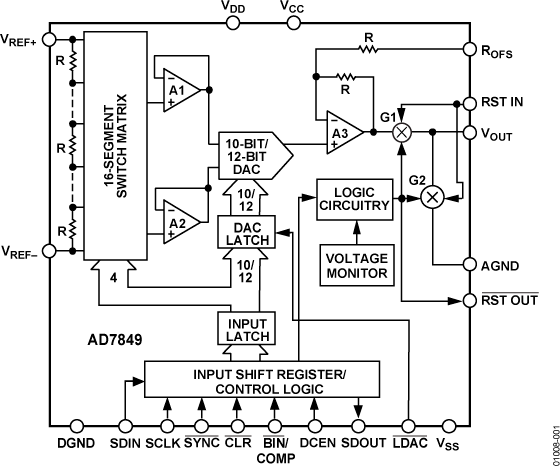

AD7849是一款14/16位串行输入乘法DAC。该DAC架构可确保拥有出色的微分线性性能；在额定温度范围内，A级产品可保证14位单调性，所有其它等级产品可保证16位单调性。在上电与关断期间（当电源电压变化不定时），V_OUT引脚通过一个低阻抗路径箝位在0 V。为避免此时A3的输出短路变为0 V，传输门G1也会打开。这种状况会一直持续到电源稳定下来并向DAC寄存器写入一个有效字，此时G2打开，G1闭合。通过复位输入(RST IN)控制输入，也可以从外部对两个传输门进行控制。例如，如果RST IN输入采用电池监控器芯片驱动，则在关断或掉电时，RST IN输入将变为低电平以开启G1并闭合G2。要重新使能输出，必须重新加载DAC，使RST IN变为高电平。相反地，用户也可以利用片内电压检测器输出(RST OUT)来控制系统的其它部分。

AD7849具有一个多功能串行接口结构，可以通过三条线路进行控制，以便于光隔离器应用。

SDOUT是片内移位寄存器的输出，能够以菊花链形式使用，对多通道系统中的器件进行编程。此功能由DCEN（菊花链使能）输入控制。

BIN/COMP引脚设置DAC编码方式。当BIN/COMP设置为0时，编码方式为标准二进制；设置为1时，编码方式为二进制补码。这样，在单极性和双极性两种输出范围中，用户均可以将DAC复位为0 V。

该器件提供20引脚DIP和20引脚SOIC两种封装。
