ADI亚德诺 AD5530 产品介绍
2026-03-09
0次
特性
- 具有以下功能的12位CMOS DAC
片内基准电压输出放大器
-5 V至+5 V输出范围 - 串行接口
- 300 kHz DAC更新速率
- 小尺寸:8-Pin Mini-DIP
- 非线性度:±1/2 LSB Tmin至Tmax
- 低功耗:典型值100 mW
产品详情和应用

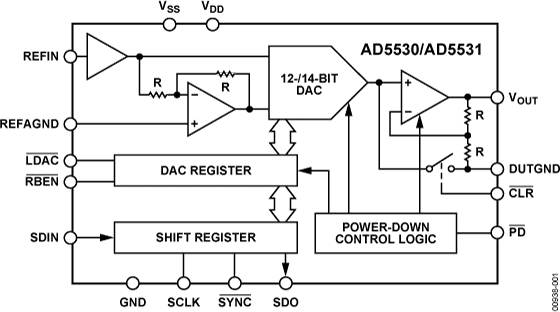

AD5530/AD5531分别是单通道12/14位串行输入、电压输出数模转换器(DAC)。
这些器件均采用多功能三线式接口,并且与SPI®、QSPI™、MICROWIRE™、DSP接口标准兼容。器件输入数据格式为16位串行字。可以通过SDO引脚获得串行数据,用于菊花链配置。利用数据回读功能,用户可以通过SDO引脚读取DAC寄存器的内容。
DAC输出通过一个增益为2的放大器缓冲,并以DUTGND引脚上的电位为基准。可通过LDAC引脚实现DAC输出的异步更新。利用省电引脚(PD)可以将DAC置于低功耗状态,利用CLR引脚则可以将输出清零至用户定义的电压,即DUTGND上的电位。

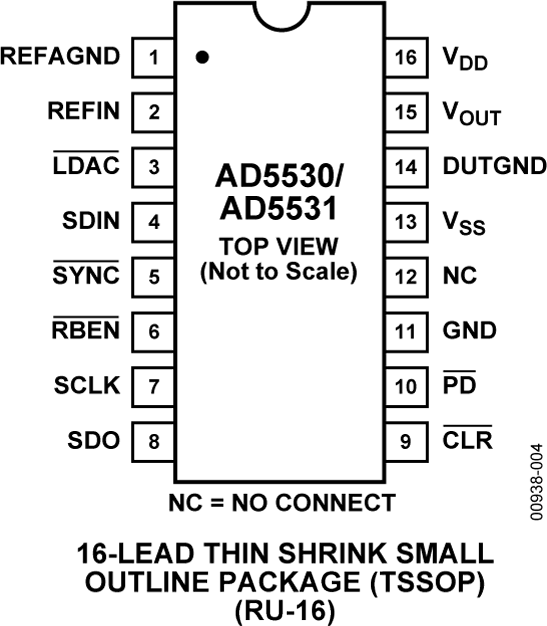

AD5530/AD5531采用16引脚TSSOP封装。
应用
- 工业自动化
- 自动测试设备
- 过程控制
- 通用仪器仪表
数据手册, Rev. B,1/07
