ADI亚德诺 LTC1654 产品介绍

2026-03-09 0次

特性

在整个温度范围内保持 14 位单调

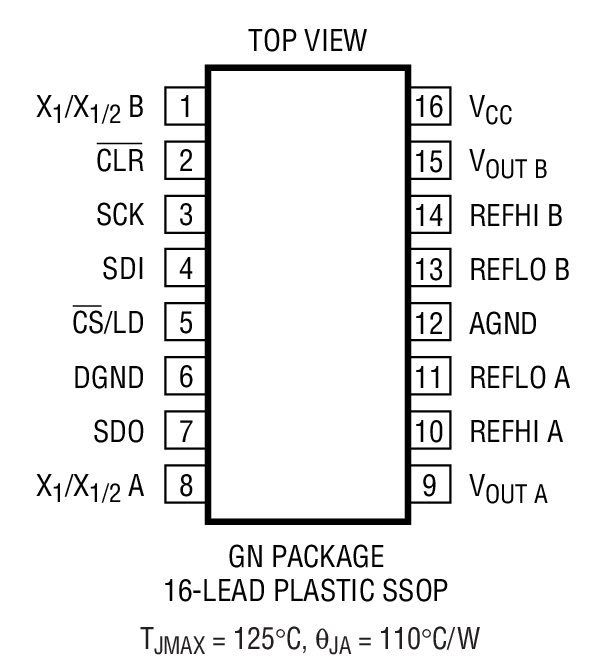

尺寸最小的双通道 14 位 DAC：16 引脚窄体 SSOP 封装
可单独设置的速度 / 功率：
- 3.5µs稳定时间 (在 750µA)
- 8µs稳定时间 (在450µA)
3V 至 5V 单电源操作
最大更新速率：0.9MHz
经过缓冲的真正轨至轨电压输出
用户可选的增益
上电复位和清零功能
位于时钟输入端上的施密特触发器提供了直接光耦合器接口

 

产品详情和应用

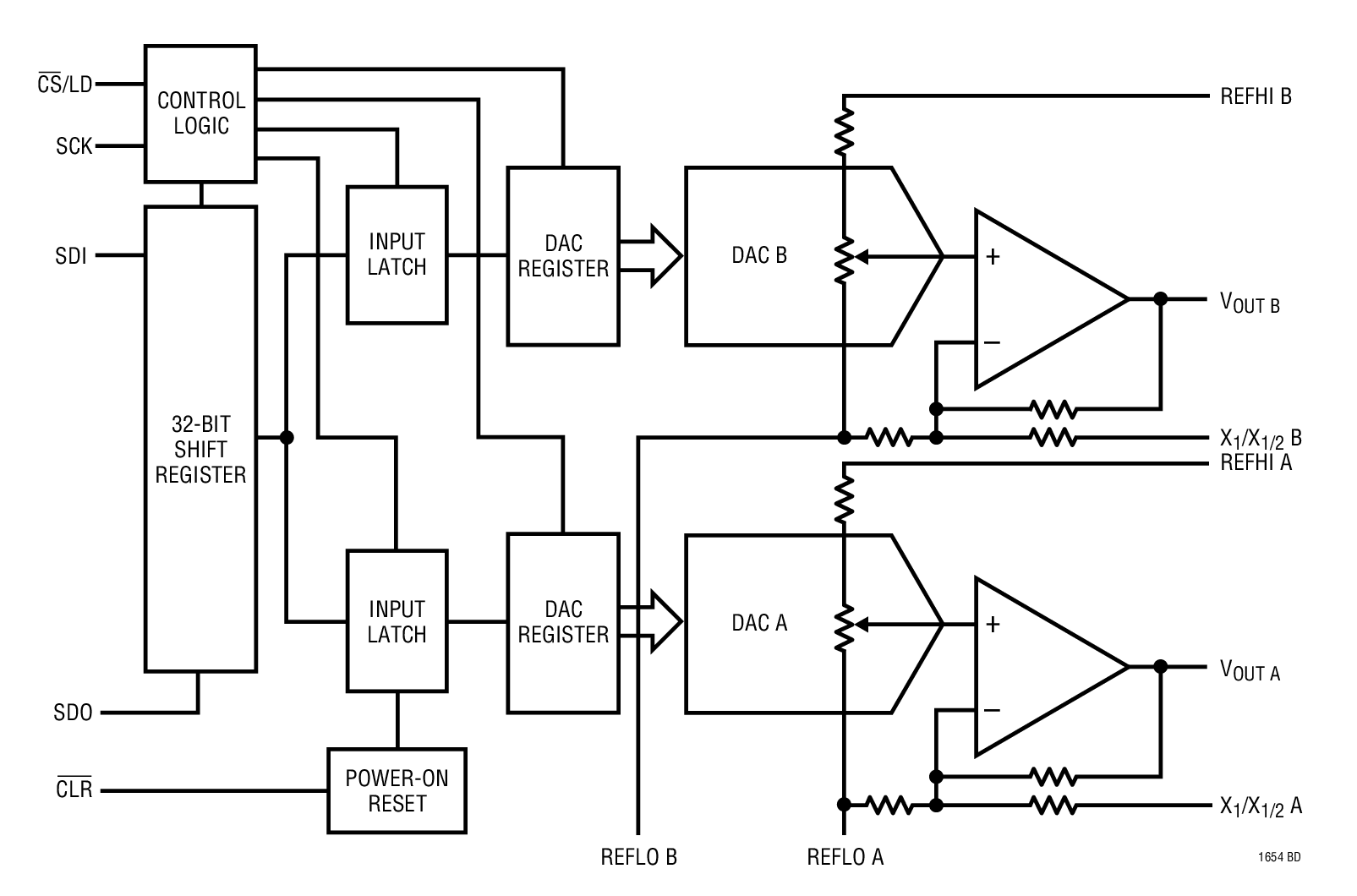

LTC^®1654 是一款双通道、轨至轨电压输出、14 位数模转换器 (DAC)。该器件采用 16 引脚窄体 SSOP 封装，从而使其成为目前市面上尺寸最小的双通道 14 位 DAC。LTC1654 内置输出缓冲放大器和一个灵活的串行接口。

LTC1654 具有用于每个 DAC 的 REFHI 引脚，可被驱动至高达 V_CC。输出将从 0V 摆动至 V_CC (在增益为 1 的配置中) 或 V_CC/2 (在增益为 1/2 的配置中)。该器件采用 2.7V 至 5.5V 单电源工作。

LTC1654 具有两种可编程速度：快速 (FAST) 模式和慢速 (SLOW) 模式，其 ±1LSB 稳定时间分别为 3μs 或 8.5μs，在这两种模式中的电源电流为 930μA 和 540μA。另外，LTC1654 还拥有停机能力、上电复位和一种至 0V 的清零功能。

应用

数字校准
工业过程控制
自动测试设备
偏移 / 增益调节
乘法 DAC

    
