ADI亚德诺 AD9174 产品介绍
2026-03-09
0次
特性
- 支持多频段无线应用
- 每个 RF DAC 具有 3 个可旁路复用数据输入通道
- 每个输入通道的最大复用输入数据速率
达 3.08 GSPS - 每个输入通道具有 1 个独立的 NCO
- 专用的低杂散和失真设计
- 双信号音 IMD3 = 1.84 GHz 时为 −83 dBc，−7 dBFS/音调 RF 输出
- 1.84 GHz 时 SFDR <−80 dBc，−7 dBFS RF 输出
- 灵活的 8 线、15.4 Gbps JESD204B 接口
- 支持单频段和多频段使用案例
- 支持 12 位高密度模式，用于增加的数据吞吐量
- 多芯片同步
- 支持 JESD204B 子类 1
- 可选择内插滤波器，适用于全套输入数据速率
- 1×、2×、3×、4×、6× 和 8× 可配置数据通道插值
- 1×、2×、4×、6×、8× 和 12× 可配置最终插值
- 最终的 48 位 NCO，以 DAC 速率运行，可支持高达 6 GHz 的频率合成
- 发射使能功能可实现额外省电和下游电路保护
- 高性能、低噪声 PLL 时钟倍频器
- 支持 12.6 GSPS DAC 更新率
- 具有可选分频比的观察 ADC 时钟驱动器
- 低功耗

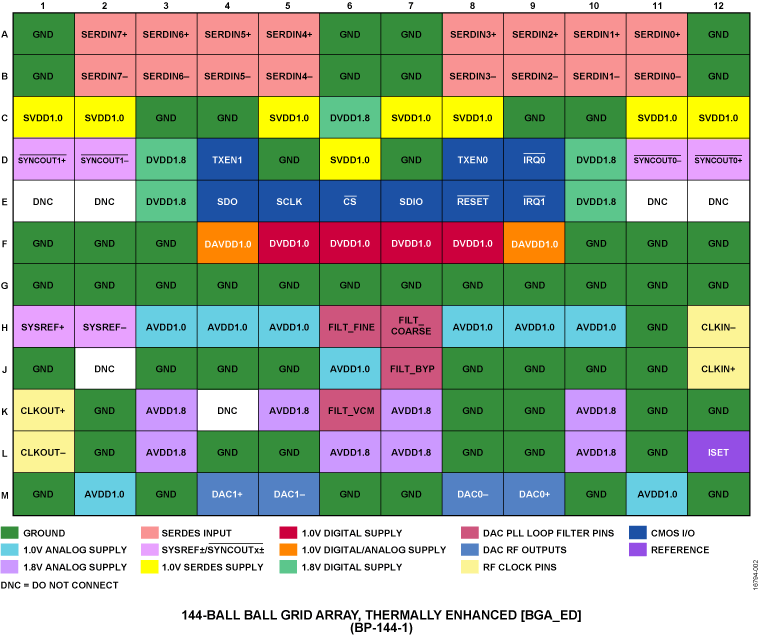

- 2.54 W，12 GSPS 时为 2 DAC，10 mm × 10 mm 上的 DAC PLL，具有金属增强隔热盖的 144 球 BGA_ED 封装，间距为 0.80 mm
产品详情和应用
AD9174是一款高性能、双通道、16位数模转换器(DAC)，支持高达12.6 GSPS的DAC采样速率。该器件具有8通道、15.4 Gbps JESD204B数据输入端口、高性能片内DAC时钟倍频器和数字信号处理功能，适合单频段和多频段直接至射频(RF)无线应用。

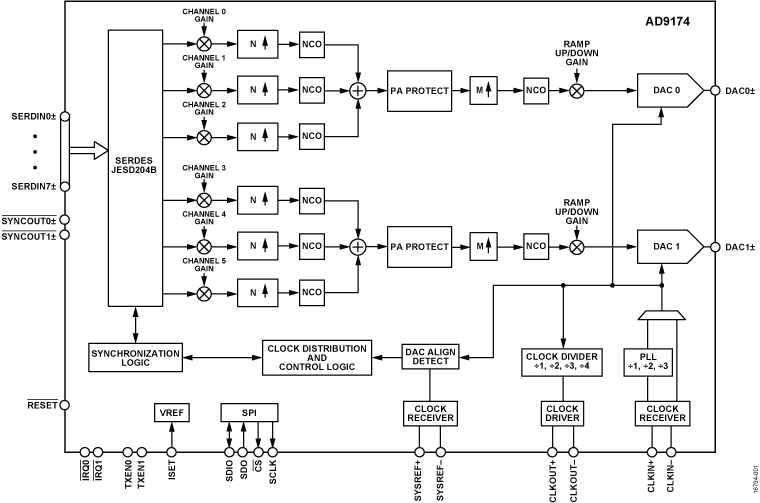

AD9174的每个RF DAC数据路径具有三个复数数据输入通道。每个输入通道完全可旁路。每个数据输入通道（或通道选择器）包括可配置增益级、插值滤波器和通道数控振荡器(NCO)，方便灵活的多频段频率规划。AD9174支持高达3.08 GSPS复数（同相/正交(I/Q)）或高达6.16 GSPS非复数（实数）的输入数据速率，能够将多个复数输入数据流分配至指定通道进行单独处理。每组三个通道选择器增加到各自的主数据路径中，以便在需要时进行额外处理。每个主数据路径包括一个插值滤波器和一个位于RF DAC内核之前的48位主NCO。通过使用调制器开关，主数据路径输出可单独连接到DAC0
