ADI亚德诺 AD5627R 产品介绍

2026-03-09 0次

特性

低功耗，最小的引脚兼容、双通道nanoDAC
AD5627R/AD5647R/AD5667R：12/14/16位，1.25 V/2.5 V、5 ppm/°C片内基准电压源
AD5627/AD5667：12/16位，只能使用外部基准电压源
3 mm x 3 mm、LFCSP和10引脚MSOP封装
2.7 V至5.5 V电源供电

通过设计保证单调性
上电复位至零电平
各通道独立关断
硬件LDAC和CLR功能
I²C兼容型串行接口，支持标准(100 kHz)、快速(400 kHz)和高速(3.4 MHz)三种模式

产品详情和应用

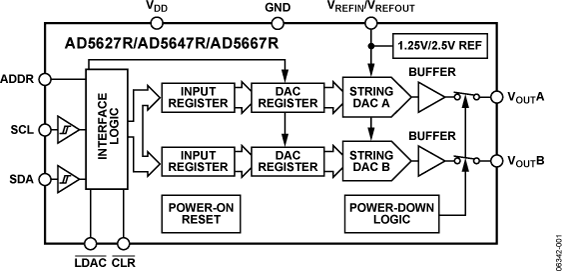

AD5627R/AD5647R/AD5667R和AD5627/AD5667均属于nanoDAC系列，分别是低功耗、双通道、12/14/16位缓冲电压输出数模转换器(DAC)，含有或不含片内基准电压源，采用2.7 V至5.5 V单电源供电，通过设计保证单调性，还有一个I²C兼容型串行接口。

AD5627R/AD5647R/AD5667R均内置一个片内基准电压源。AD56x7RBCPZ内置一个1.25 V、5 ppm/°C基准电压源，满量程输出范围可达到2.5 V；AD56x7RBRMZ内置一个2.5 V、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压。内部基准电压源则通过软件写入启用。AD5667和AD5627需利用外部基准电压来设置DAC的输出范围。

AD56x7R/AD56x7内置一个上此外还具有各通道独立关断特性，在关断模式下，器件在5 V时的功耗降至480 nA，并提供软件可选的输出负载。在正常工作模式下，该器件具有低功耗特性，非常适合便携式电池供电设备。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。

AD56x7R/AD56x7采用双线式I²C兼容型串行接口，能够以标准(100 kHz)、快速(400 kHz)及高速(3.4 MHz)三种模式工作。

应用
- 过程控制
- 数据采集系统
- 便携式电池供电仪表
- 数字增益和失调电压调整
- 可编程电压源和电流源
- 可编程衰减器

数据手册， Rev. 0, 1/07
