ADI亚德诺 AD9129 产品介绍
2026-03-09
0次
特性
- DAC更新速率高达5.7 GSPS
- 直接RF频率合成（2.85 GSPS数据速率）
直流至1.425 GHz（基带模式）
直流至1.0 GHz（2倍插值模式）
1.425 GHz至4.2 GHz（混合模式） - 可旁路的2倍插值
- 出色的动态性能
- 支持DOCSIS 3.0宽带ACLR/谐波性能
8个QAM载波：ACLR > 65 dBc - 业界领先的单/多载波IF或RF频率合成
- 4载波W-CDMA ACLR (2457.6 MSPS)
fOUT = 900 MHz，ACLR = 71 dBc（旁路模式）
fOUT = 2100 MHz，ACLR = 68 dBc（混合模式）
fOUT = 2700 MHz，ACLR = 67 dBc（混合模式） - 双端口LVDS和DHSTL数据接口
- 工作速率高达1.425 GSPS
- 源同步DDR时钟，带奇偶校验位
- 低功耗：1.0 W（2.85 GSPS）；1.3 W（5.7 GSPS）
产品详情和应用

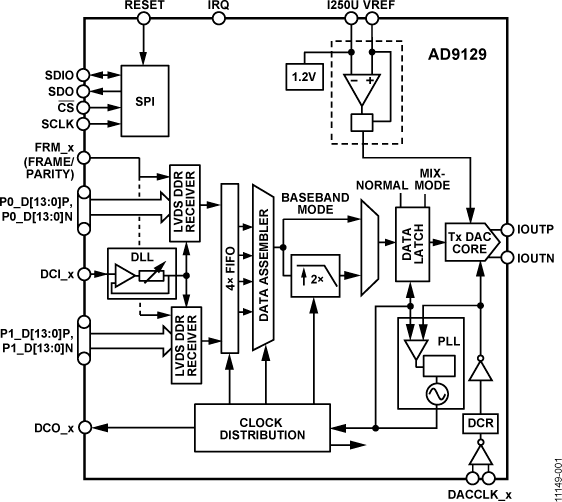

AD9119/AD9129 是高性能11位/14位RF数模转换器(DAC)，支持最高达2.85 GSPS的数据速率。DAC内核基于一个四通道开关结构，使双边沿时钟能够有效运行，配置为混频模式(Mix-Mode™)或2倍插值时，能将DAC更新速率提高至5.7 GSPS。它的高动态范围和宽带宽特性可产生高达4.2 GHz的多载波。
在基带模式下，元件的宽带宽能力和高动态范围相结合，在CATV基础设施应用中可支持1至158个连续载波。还可以选择两个可选2倍插值滤波器，通过将DAC更新速率提高2倍来简化后重构滤波器。在Mix-mode™操作模式中，AD9119/AD9129可在二阶和三阶奈奎斯特区内重构RF载波，同时仍保持高达4.2 GHz的出色动态范围。其高性能NMOS DAC内核具有四通道开关结构，能以较小输出功耗实现业界较领先的直接RF频率合成性能。输出电流可以在9.5 mA至34.4 mA范围内进行编程。
AD9119/AD9129包含数项功能，能进一步简化系统集成。双端口源同步LVDS接口简化了与主机FPGA/ASIC的数据接口。它还包含了差分帧/奇偶校验位来监控接口的完整性。片内延迟锁相环(DLL)可优化不同时钟域之间的时序。

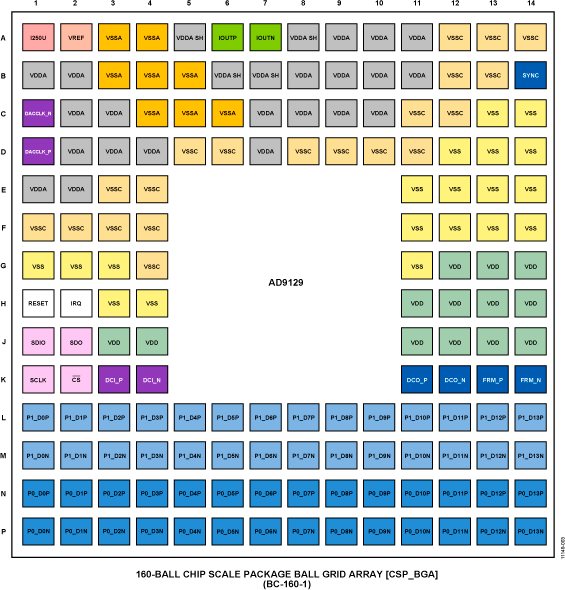

串行外设接口(SPI)可配置AD9119/AD9129和监控回读寄存器的状态。AD9119/AD9129采用0.18 μm CMOS工艺制造，采用+1.8 V和-1.5 V电源供电。该器件提供160引脚芯片级球栅阵列封装。
产品特色- 高动态范围和信号重建带宽支持高达4.2GHz的RF信号频率合成。
- 具有双端口接口和双倍数据速率(DDR) LVDS数据接收机，支持2850 MSPS的最大转换速率。
- 采用CMOS工艺制造；通过专有切换技术提高动态性能。
- 宽带通信系统
- CMTS/VOD
- 无线基础设施：W-CDMA、LTE、点到点
- 仪器仪表、自动测试设备(ATE)
- 雷达、干扰发射器
