ADI亚德诺 AD5753 产品介绍
2026-03-09
0次
特性
- 16 位分辨率和单调性
- 适用于热管理的正负 DPC
- 在单个端子上提供电流或电压输出
- 电流输出范围：0 mA 至 20 mA、4 mA 至 20 mA、0 mA 至 24 mA、±20 mA、±24 mA 和 −1 mA 至 +22 mA
- 电压输出范围（具有 20% 超量程）：0 V 至 5 V、0 V 至 10 V、±5 V 和 ±10 V
- 用户可编程偏移和增益
- 高级片内诊断，包括 12 位 ADC
- 2 个外部 ADC 输入引脚
- 片内基准电压源
- 可靠的架构，包括输出故障保护
- 温度范围 −40°C 至 +115°C

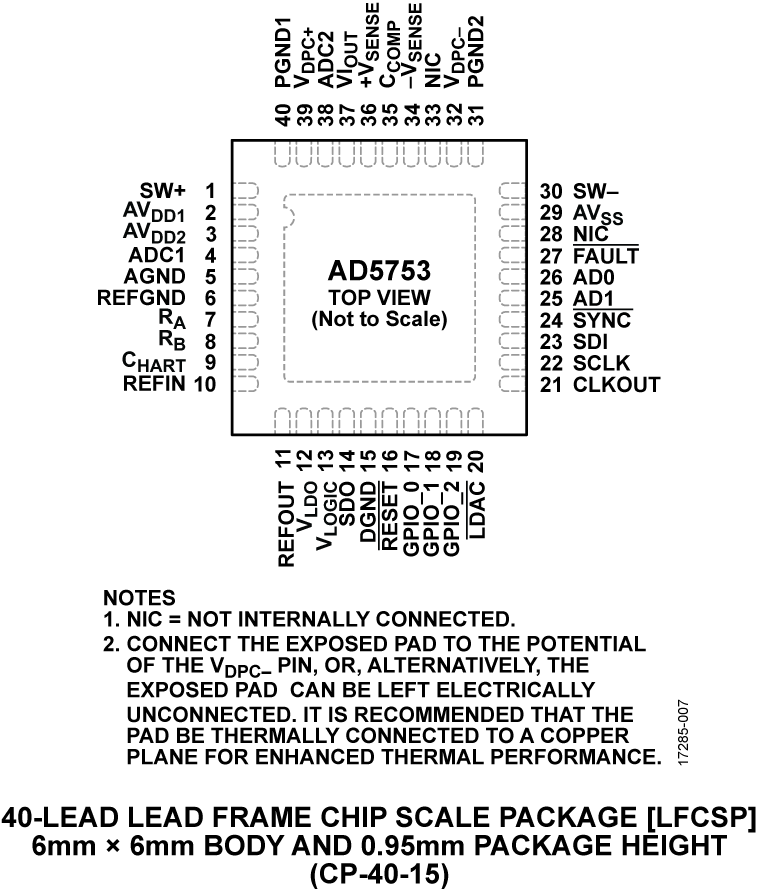

- 40 引脚 6 mm × 6 mm LFCSP 封装
产品详情和应用

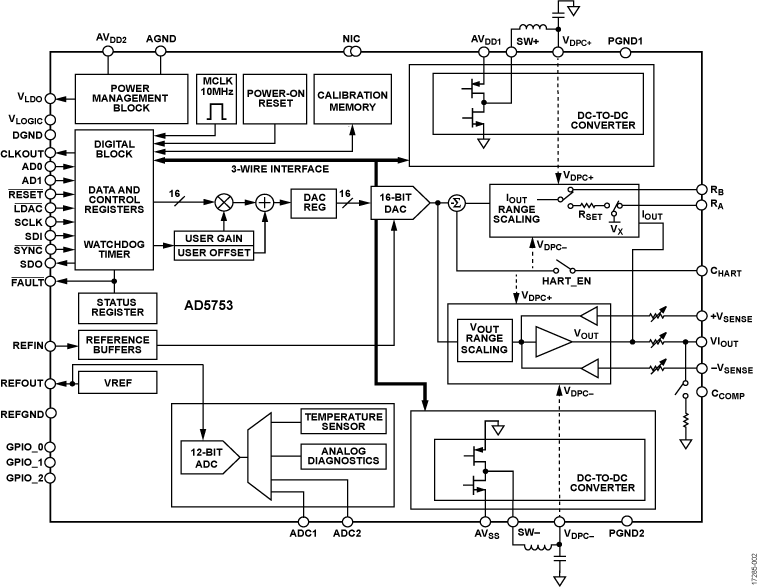

AD5753 是一款单通道电压和电流输出数模转换器 (DAC)，可在 AVSS 上的最小 −33 V 至 AVDD1 上的最大 +33 V 电压范围内工作，两个轨之间的最大工作电压为 60 V。片内动态功率控制 (DPC) 可以较大限度地降低封装功耗。这种最小化是通过使用已针对最小片内功耗进行优化的降压直流/直流转换器调整从 ±5 V 至 ±27 V 电源电压发送到 VIOUT 输出驱动器电路的电压（VDPC+ 和 VDPC−）来实现的。CHART 引脚可以使 Highway Addressable Remote Transducer® (HART) 信号耦合在电流输出上。
AD5753 使用一个多功能 4 线串行外设接口 (SPI)，以高达 50 MHz 的时钟频率工作，并与标准 SPI、QSPI™、MICROWIRE™、数字信号处理器 (DSP) 和微控制器接口标准兼容。该接口使用可选的 SPI 循环冗余校验码 (CRC) 和监控计时器 (WDT)。与类似 DAC 的早期版本（例如输出电流监控和集成式 12 位诊断模数转换器 (ADC)）相比，AD5753 改进了诊断特性。通过在 VIOUT、+VSENSE 和 −VSENSE 引脚上包含线路保护装置，进一步提高了稳健性。
产品聚焦
- 一系列高级诊断特性，包括具有两个外部输入引脚的集成式 ADC。
- DPC，使用集成降压直流/直流转换器进行热管理，在小尺寸的模块外壳内实现更高的通道计数。
- 可编程功率控制 (PPC) 模式可实现比 DPC 更快的建立时间（典型值 15 μs）。
- 具有防接线错误输出保护 (±38 V)，因此高度可靠。
- 符合 HART 标准。
应用
- 过程控制
- 致动器控制
- 通道隔离的模拟输出
- 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) 应用
- HART 网络连接
