特性

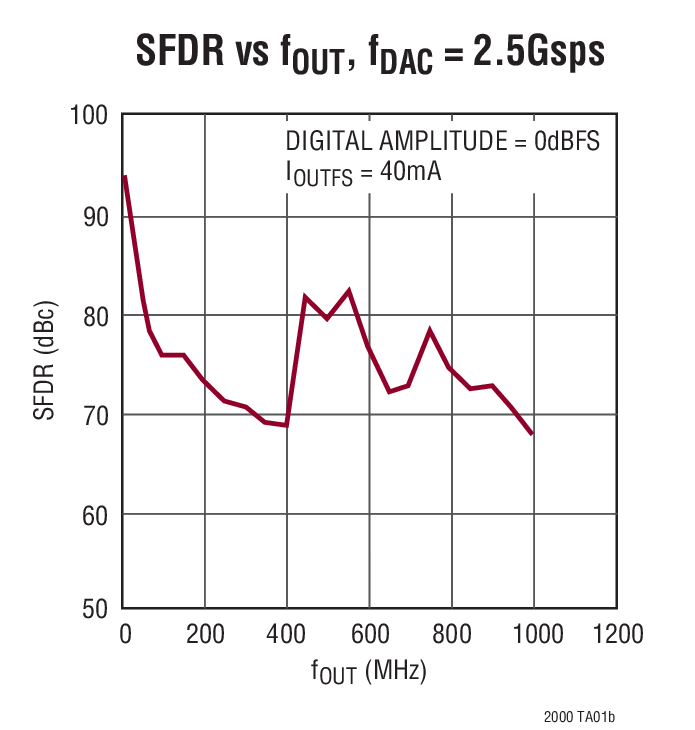

• 在 70MHz f_OUT 具有 80dBc SFDR
• 在 DC 至 1000MHz f_OUT 范围内具有 >68dBc SFDR
• 40mA 标称全标度、兼容 ±1V 输出
• 10mA 至 60mA 可调全标度电流范围
• 单或双端口 DDR LVDS 和 DHSTL 接口
• 低延迟 (对于单端口为 7.5 个周期，对于双端口为 11 个周期)
• 在 DC 至 1000MHz f_OUT 范围内具有 >78dBc 双音调互调失真 (IMD)
• 在用于 65MHz f_OUT 的 1MHz 偏移频率下具有 –165dBc/Hz 附加相位噪声

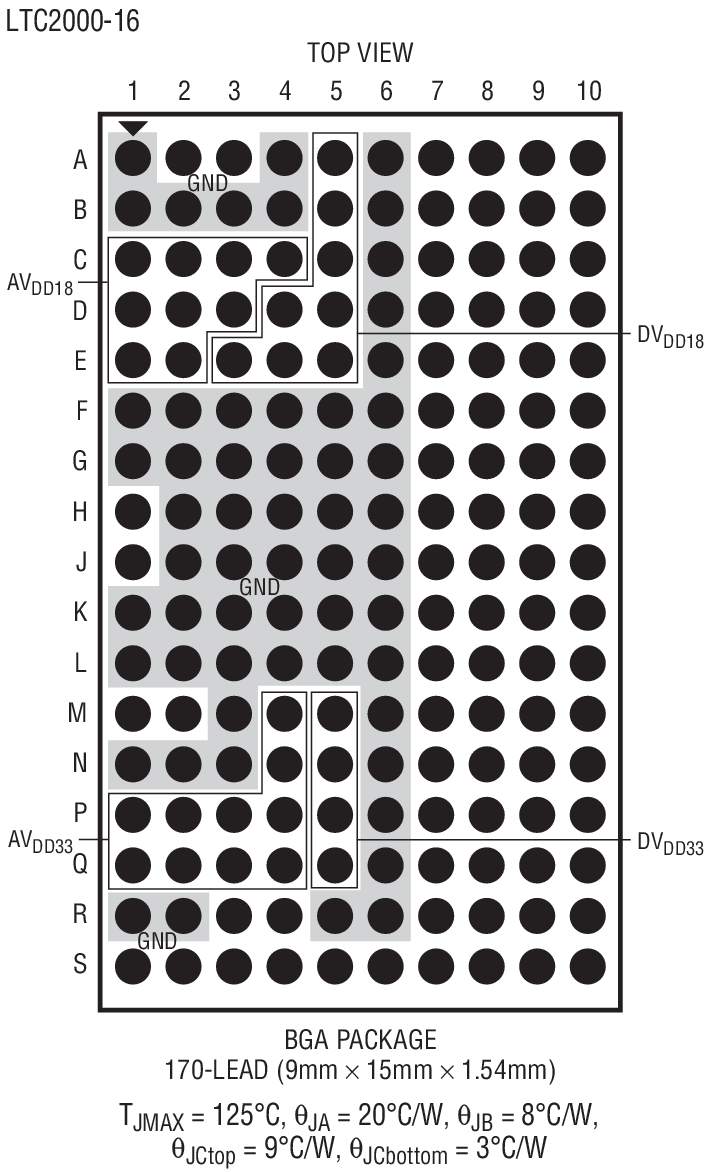

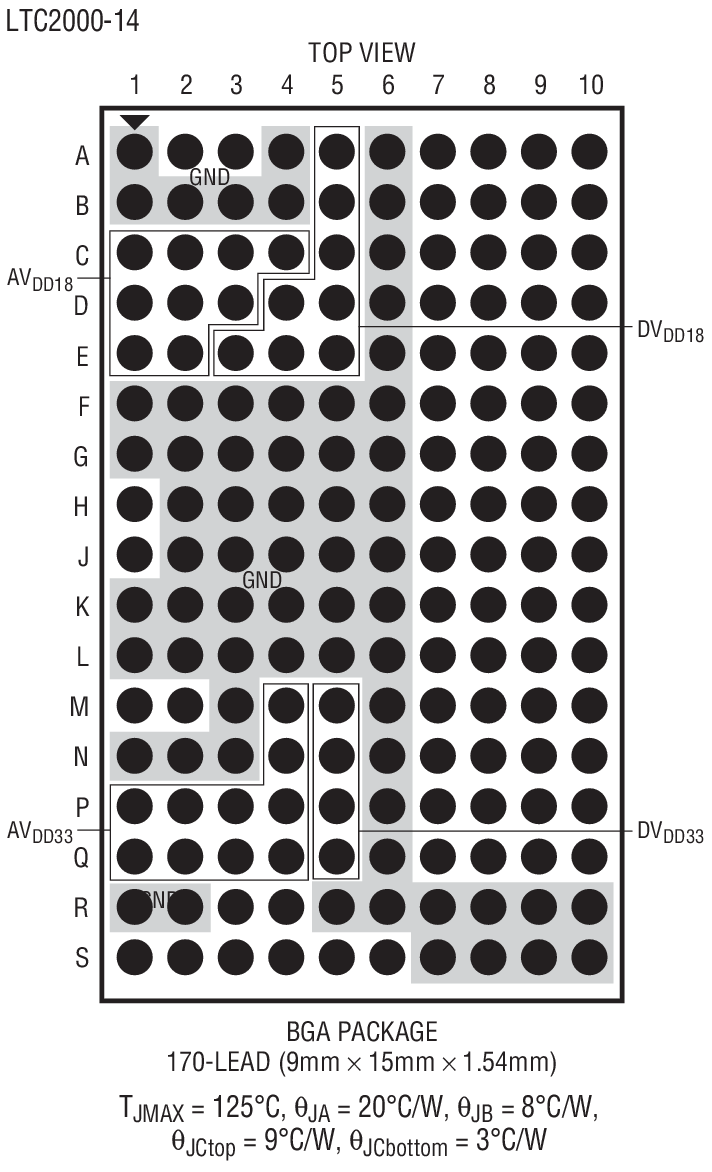

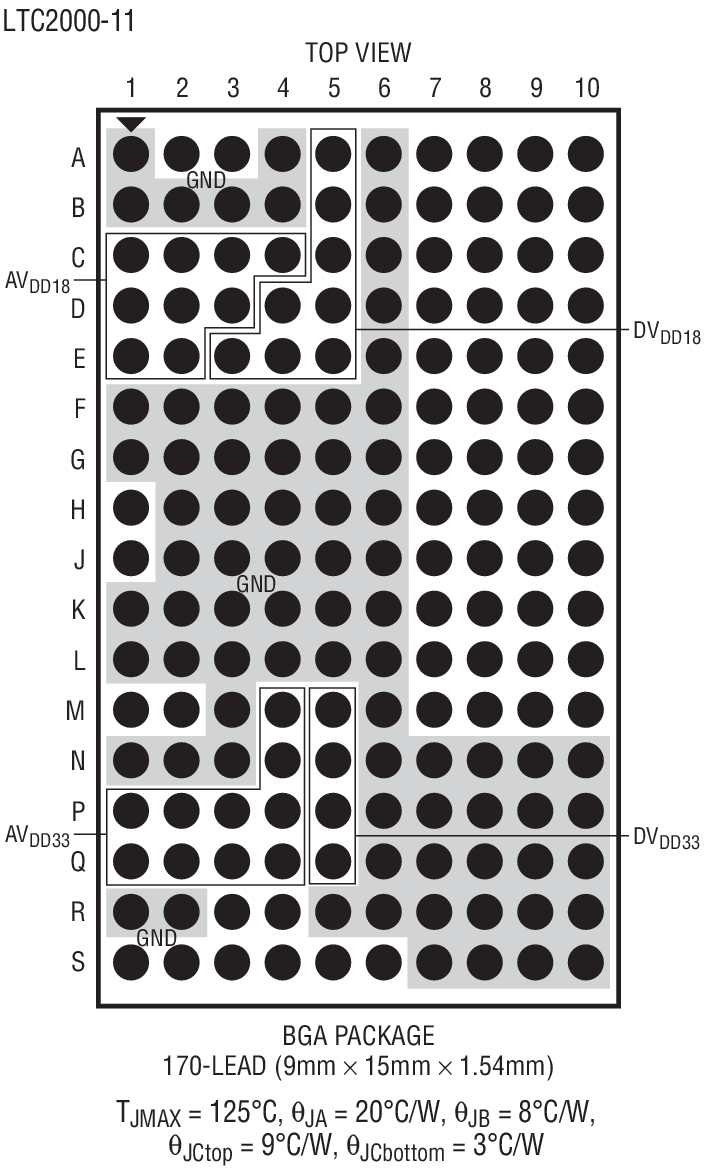

• 170 引脚 (9mm x 15mm) BGA 封装

产品详情和应用

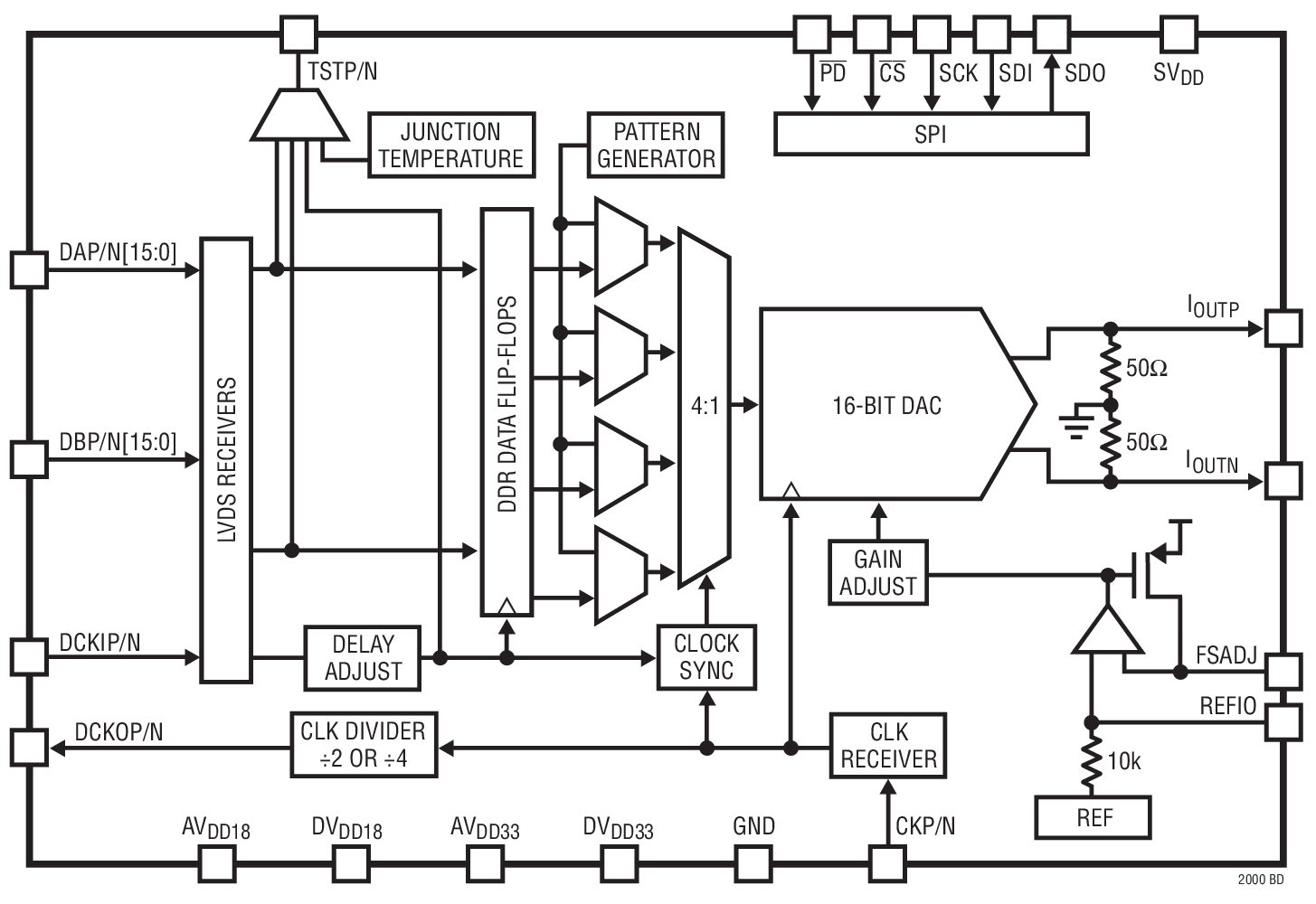

LTC^®2000 是一个 16 / 14 / 11 位 2.5Gsps 电流导引 DAC 系列，具有卓越的频谱纯度。

单 (1.25Gsps 模式) 或双 (2.5Gsps 模式) 端口源同步 LVDS 接口采用一个 625MHz DDR 数据时钟 (其可与数据正交或同相) 以支持高达 1.25Gbps 的数据速率。一个内部同步器可自动地使数据与 DAC 采样时钟对准。

诸如模式发生、LVDS输出环路和结温检测等其他功能简化了系统开发和测试。

一个串行外设接口 (SPI) 端口提供了内部寄存器的配置和回读。LTC2000 采用 1.8V 和 3.3V 电源供电运作，在 2.5Gsps 和 1.25Gsps 采样速率下的功耗分别为 2.2W 和 1.3W。

• 宽带通信系统
• 电缆数据服务接口规范电缆调制解调器终端系统 (DOCSIS CMTS)
• 直接 RF 合成
• 雷达
• 仪表
• 自动测试设备
