特性

• 直接RF频率合成（2.5 GSPS更新速率）
  • 直流至1.25 GHz（基带模式）
  • 1.25 GHz至3.0 GHz（混频模式）
• 业界较领先的单/多载波IF或RF频率合成
• 双端口LVDS数据接口
  • 工作速率最高达1.25 GSPS
  • 源同步DDR时钟
• 与AD9739引脚兼容
• 可编程输出电流：8.7 mA至31.7 mA
• 低功耗：1.1 W (2.5 GSPS)

产品详情和应用

AD9737A/AD9739A是11位/14位、2.5 GSPS高性能RF DAC，能够合成直流至3 GHz范围内的宽带信号。AD9737A/AD9739A与AD9739的引脚和功能均兼容，但AD9737A/AD9739A不支持同步或RZ模式，且额定工作范围是1.6 GSPS至2.5 GSPS。

由于去除了同步电路，AD9737A/AD9739A上的一些不良干扰（例如图像和分立时钟杂散）在上电循环之间保持固定不变，从而可进行系统校准。AD9739和AD9737A/AD9739A的交流线性度和噪声性能相同。

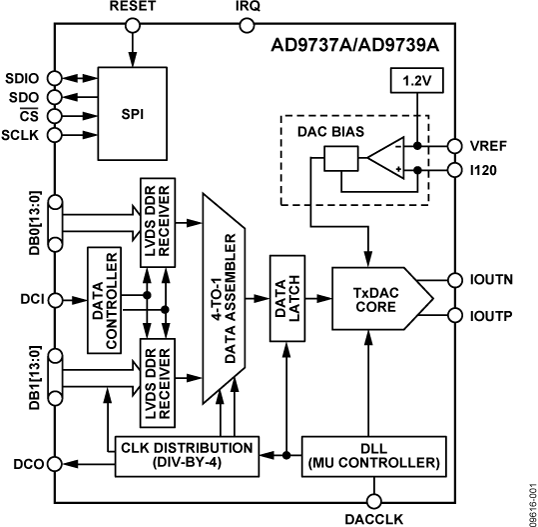

内置片内控制器使系统集成得以简化。双端口源同步LVDS接口简化了与现有FGPA/ASIC技术的数字接口。片内控制器用于管理外部和内部时钟域随温度而发生的变化，以确保主机与DAC内核间的可靠数据传输。此外还提供一个串行外设接口(SPI)，用于器件配置和状态寄存器回读。

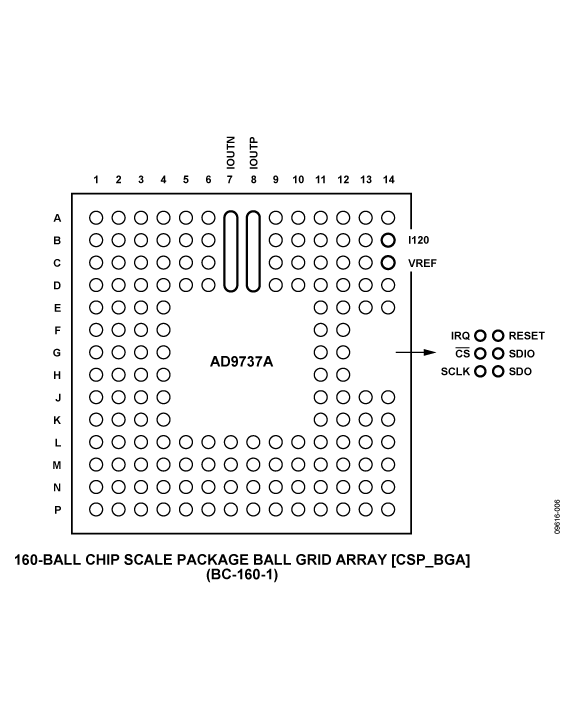

AD9737A/AD9739A采用0.18 μm CMOS工艺制造，采用1.8 V和3.3 V电源供电。它们提供160引脚芯片级球栅阵列封装，封装寄生效应很低。

产品聚焦

1. 能合成第一或第二奈奎斯特区内的高质量宽带信号，带宽最高可达1.25 GHz。
2. 独特的四通道开关DAC架构，提供出色的交流线性度性能，同时支持混合模式操作。
3. 双端口、双倍数据速率、LVDS接口，支持2500 MSPS的最大转换速率。
4. 通过片内控制器管理外部和内部时钟域偏斜。
5. 可编程8.66 mA至31.66 mA范围的差分电流输出。

应用

• 宽带通信系统
  • DOCSIS CMTS系统
• 军用干扰发射器
• 仪器仪表、自动测试设备
• 雷达、航空电子
