特性

• 采用+2.7V至+5.5V单电源供电
• 双路缓冲电压输出
• 低功耗：
  • 1mA工作电流
  • 关断电流：< 1µA
• 独立可编程关断模式
• 5MHz、3线串行接口
• 与SPI、QSPI和Microwire兼容
• 节省空间的8引脚SO封装

产品详情和应用

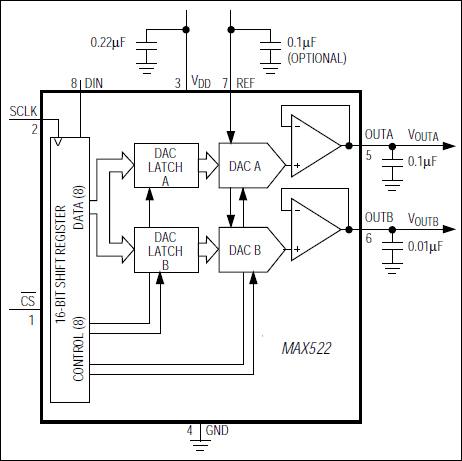

MAX522包含两个8位、缓冲、电压输出数模转换器（DAC A和DAC B），采用小型8引脚SO和DIP封装。DAC A的缓冲器可提供和吸收5mA电流，DAC B的输出可提供和吸收500µA电流，均在地和VDD的0.5V以内。MAX522采用+2.7V至+5.5V单电源供电。

该器件采用3线串行接口，工作时钟速率高达5MHz，并与SPI^™、QSPI^™和Microwire^™接口标准兼容。串行输入移位寄存器长度为16位，由8位DAC输入数据以及用于DAC选择和关断控制的8位组成。DAC寄存器可以在低电平有效CS的正边沿独立加载或并行加载。

MAX522具有超低功耗并采用小型8引脚SO封装，非常适用于便携式和电池供电应用。电源电流小于1mA，并在关断模式降至1µA以下。此外，基准输入在关断期间与REF引脚断开，进一步降低了系统的总功耗。软件格式与MAX512/MAX513三通道8位DAC兼容。

应用

• 数字增益与失调控制
• 功率放大器偏置控制
• 可编程电流源
• 可编程电压源
• VCO调谐
