特性

• 德国莱茵电视公司（TÜV Rheinland）批准了 SIL 2/SC3 的单极性电流输出的功能安全性，文件号 968 / FSP 2055.00/20
• 在单个端子上提供电流/电压输出
• 电流输出范围：0 mA 至 20 mA、4 mA 至 20 mA、0 mA 至 24 mA、±20 mA、±24 mA、−1 mA 至 +22 mA
• 电压输出范围（具有 20% 超量程）：0 V 至 5 V、0 V 至 10 V、±5 V 和 ±10 V
• 用户可编程偏移和增益
• 高级片内诊断
• 12 位 ADC 用作独立的监视功能，可以验证输出和精度。
• 片内基准电压源

• 适用于热管理的 DPC
• 用户可编程偏移和增益
• 可靠的架构，包括输出故障保护
• EMC 测试标准：
  • IEC 61000-4-6 传导抗扰度 (10 V，A 级)
  • IEC 61000-4-3 辐射抗扰度 (20 V/m, A 级)
  • IEC 61000-4-2 ESD (±6 kV 接触放电，B 级)
  • IEC 61000-4-4 电气快速瞬变 (EFT) (±4 kV，B 级)
  • IEC 61000-4-5 浪涌 (±4 kV，B 级)
  • CISRP 11 辐射发射 (B 级)

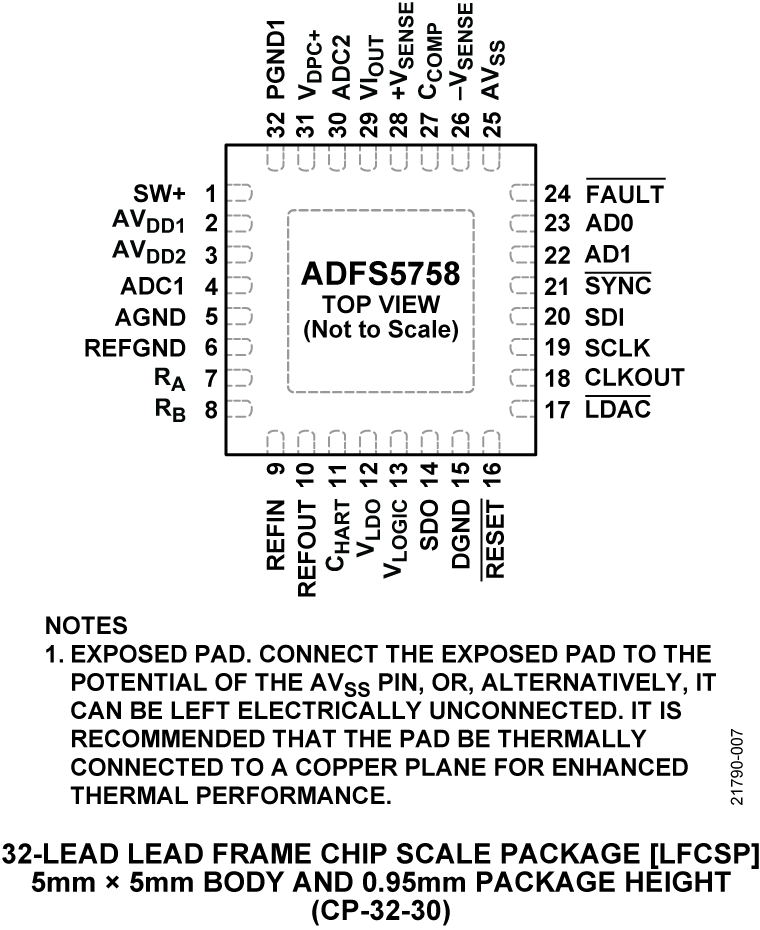

• 32 引脚、5 mm × 5 mm LFCSP 封装
• 温度范围为 −40°C 至 +105°C

产品详情和应用

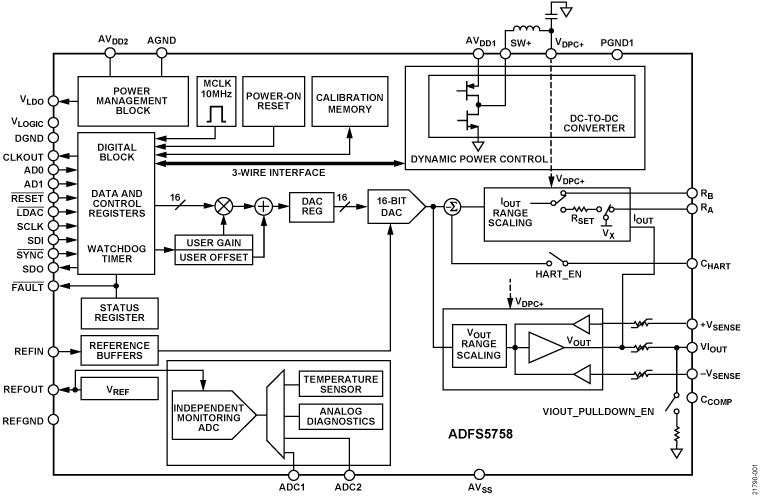

ADFS5758 是单通道、16 位、电流/电压输出 DAC。该套件经过功能安全认证，可用于单极性电流输出，并且是兼容的产品，具有 SC3 系统能力，可根据 IEC 61508 应用于高达 SIL 2 的安全相关应用。这种安排允许单个 ADFS5758 用于实现非冗余配置的 SIL 2。ADFS5758 的安全状态为开路/高阻抗。

ADFS5758 是一款单通道电压和电流输出数模转换器 (DAC)，其工作电源电压范围为 AV_SS 上的 −33 V（最小值）至  AV_DD1 上的 +33 V（最大值），最大工作电压介于两个 60 V 电源轨之间。片内动态功率控制 (DPC) 可通过使用已针对最低片内功耗而优化的降压直流/直流转换器，将 VI_OUT 输出驱动器电路的电源电压 (V_DPC+) 从 4.95 V 调节到 27 V，最大限度地减小封装功耗。CHART 引脚支持将 HART^® 信号耦合到电流输出上。

该套件使用一个多功能 4 线串行外设接口 (SPI)，以高达 50 MHz 的时钟频率工作，并与标准 SPI、QSPI™、MICROWIRE™、DSP 和微控制器接口标准兼容。该接口还使用可选的 SPI 循环冗余校验码 (CRC) 和窗口看门狗定时器。ADFS5758 提供了从先前产品改进的诊断功能，例如集成的独立 12 位诊断模数转换器（ADC），可用于对内部和外部节点进行数字化处理。

产品聚焦

1. 经 TÜV Rheinland 批准的 SIL 2/SC3 功能安全性
2. 一系列高级诊断特性，包括高可靠性集成式 ADC。
3. DPC 使用集成的降压型 DC-DC 转换器，进行热管理。与 ADP1031 配合使用时，ADFS5758 以 <2 W 的功耗，实现 8 通道之间的隔离输出。
4. 可编程功率控制 (PPC) 模式可实现更快的建立时间（典型值 15 µs）。
5. 具有防接线错误输出保护 (±38 V)，因此高度可靠。

应用

• 过程控制
• 执行器控制
• 通道隔离的模拟输出
• 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) 应用
• HART 网络连接
