ADI亚德诺 AD9152 产品介绍

2026-03-09 0次

特性

支持输入数据速率高达1.125 GSPS
专有低杂散与失真设计
- 单载波LTE 20 MHz带宽(BW)，ACLR = 77 dBc
  （180 MHz IF时）
- SFDR = 72 dBc（150 MHz IF时，−6 dBFS）
灵活的4通道JESD204B接口
多芯片同步
- 固定延迟
- 数据生成器延迟补偿
可选1x、2x、4x、8x插值滤波器
- 低功耗架构

输入信号功率检测
- 用于保护下游模拟电路的紧急制动功能
发射使能功能可进一步省电
高性能、低噪声锁相环(PLL)时钟倍频器
数字反sinc滤波器和可编程有限脉冲响应(FIR)滤波器
低功耗： 1223 W (1.5 GSPS)，1406 mW (2.0 GSPS)，全部工作条件下

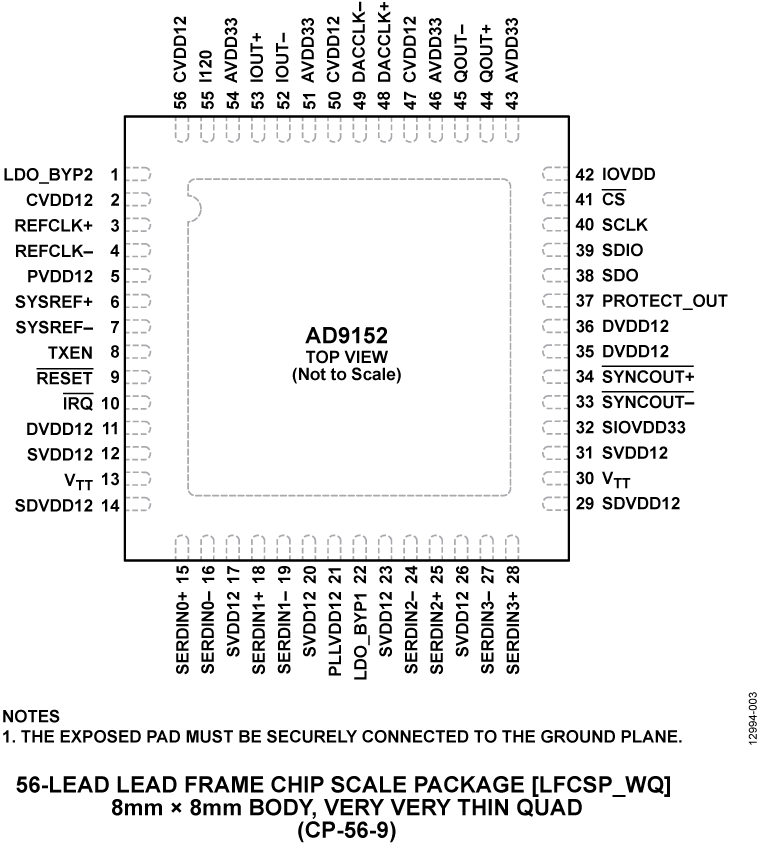

56引脚LFCSP（带裸露焊盘）

产品详情和应用

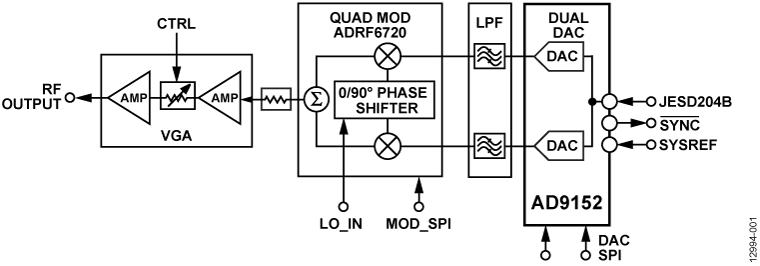

AD9152是一款双通道、16位、高动态范围数模转换器(DAC)，提供2.25 GSPS最高采样速率，可以产生高达奈奎斯特频率的多载波。 DAC输出经过优化，可以与ADI公司的ADRF6720模拟正交调制器(AQM)无缝接口。可选三线式或四线式串行端口接口(SPI)允许对许多内部参数进行编程和回读。满量程输出电流可以在4 mA至20 mA范围内进行编程。 AD9152提供56引脚LFCSP封装。 AD9152属于TxDAC+^®系列。

产品特色

超宽信号带宽支持新兴的宽带和多频带无线应用。
先进的低杂散与失真设计技术，从基带到高中频的宽带信号可以实现高质量合成。
支持JESD204B子类1，可简化软件和硬件设计中的多芯片同步。
对于具有串行器/解串器(SERDES) JESD204B 4通道接口的数据接口宽度，引脚更少。
可编程发射使能功能有助于轻松实现功耗与唤醒时间之间的设计平衡。
小型封装，尺寸为8 mm × 8 mm。

应用

无线通信
- 多载波LTE和GSM基站
- 宽带中继器
- 软件定义无线电
宽带通信
- 点对点微波无线电
- LMDS/MMDS
发射分集、多路输入/多路输出(MIMO)
仪器仪表
自动测试设备
