ADI亚德诺 AD9786 产品介绍

2026-03-09 0次

特性

16位分辨率，DAC更新速率最高达500 MSPS
本底噪声性能：-164 dBm/Hz（20 MHz输出）
IMD至300 MHz：< -70 dBc
SFDR (10 MHz)：86 dBc
DNL：± 0.75 LSB
可选2X/4X/8X高性能插值滤波器：200 MSPS数据速率
直接中频传输频率

100-300 MHz及以上
可选数据格式：
二进制补码或标准二进制
LVTTL/CMOS兼容型输入
多功能时钟接口
可通过SPI端口编程

产品详情和应用

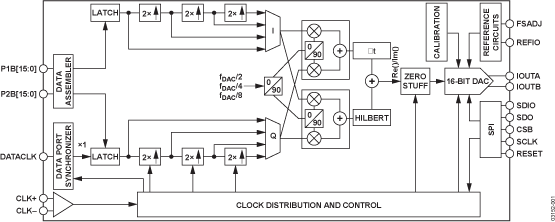

AD9786属于最新的高性能TxDAC+®系列的16位分辨率产品。它专门针对多载波通信架构而设计，可达到真16位线性度，同时噪声与交调失真性能均实现了突破。借助这一性能突破，多载波发射信号合成可以在100 MHz至300 MHz及以上的中频(IF)条件下完成。因此，系统设计人员可以省去上变频级并减少元件总数，最终可降低系统总成本。2x/4x/8x可选插值滤波器则可以简化数据速率与输出信号重构滤波器的要求。

应用

多载波基站：CDMA2000、WCDMA、TD-SCDMA、GSM/EDGE、IS-136、Tetra

仪器仪表：RF信号发生器、任意波形发生器

HDTV发射机

宽带无线系统

数字无线电链路

卫星系统

TxDAC+是ADI公司的注册商标。
