特性

• 400 MSPS内部时钟速度
• 集成14位DAC
• 可编程相位/幅度扰动
• 32位频率调谐精度14位相位调谐精度
• 相位噪声高于-120 dBc/Hz
• 出色的动态性能
• 窄带SFDR >80 dB
• 串行输入/输出（I/O）控制
• 超高速模拟比较器
• 自动线性和非线性频率扫描
• 4种频率/相位偏移形式
• 1.8 V电源
• 软件/硬件控制的断电功能

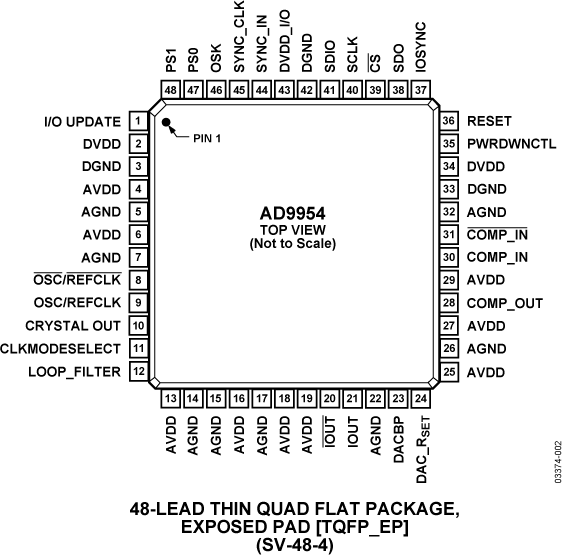

• 48引脚TQFP集成1024字×32位RAM
• 基于PLL的REFCLK乘法器
• 单晶体驱动的内部振荡器
• 相位调制功能
• 多器件同步

产品详情和应用

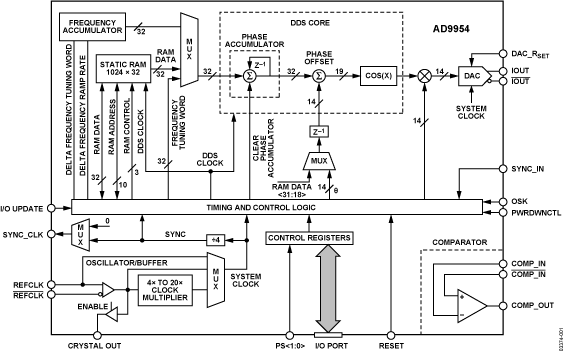

AD9954是一款直接数字频率合成器(DDS)，采用先进技术并内置一个高速、高性能DAC，构成完整的数字可编程、高频合成器，能够产生最高达160 MHz的频率捷变模拟输出正弦波。它能够实现快速跳频，同时还具有精密频率调谐（0.01 Hz或更高分辨率）和相位调谐（0.022°间隔）。

通过一个高速串行I/O端口可以进行编程。该器件内置静态RAM，支持多种模式下的灵活扫频功能，并且支持用户定义的线性扫描工作模式。同时内置一个片内高速比较器，适合要求方波输出的应用。借助片内振荡器和PLL电路，用户可以用多种方法产生器件的系统时钟。

AD9954的额定工作温度范围为扩展工业温度范围。

应用

• LO捷变频
• 可编程时钟发生器
• 雷达和扫描系统的FM线性调频源
• 汽车雷达
• 测试与测量设备
• 声光器件驱动器
