ADI亚德诺 LTC2688 产品介绍

2026-03-09 0次

特性

16 个独立的 SoftSpan DAC
可独立编程的输出范围：0 V 至 5 V、0 V 至 10 V、±5 V、±10 V、±15 V
所有范围的全 16 位分辨率
灵活的单电源或双电源操作
最大 INL 误差：±3 LSB
±5 ppm/°C时，精密基准电压源为 4.096 V（最大值）

使用多达 3 个切换引脚的 A/B 切换或正弦抖动
用于输出电压和负载电流检测的多路复用器
保证输出驱动 ±20 mA

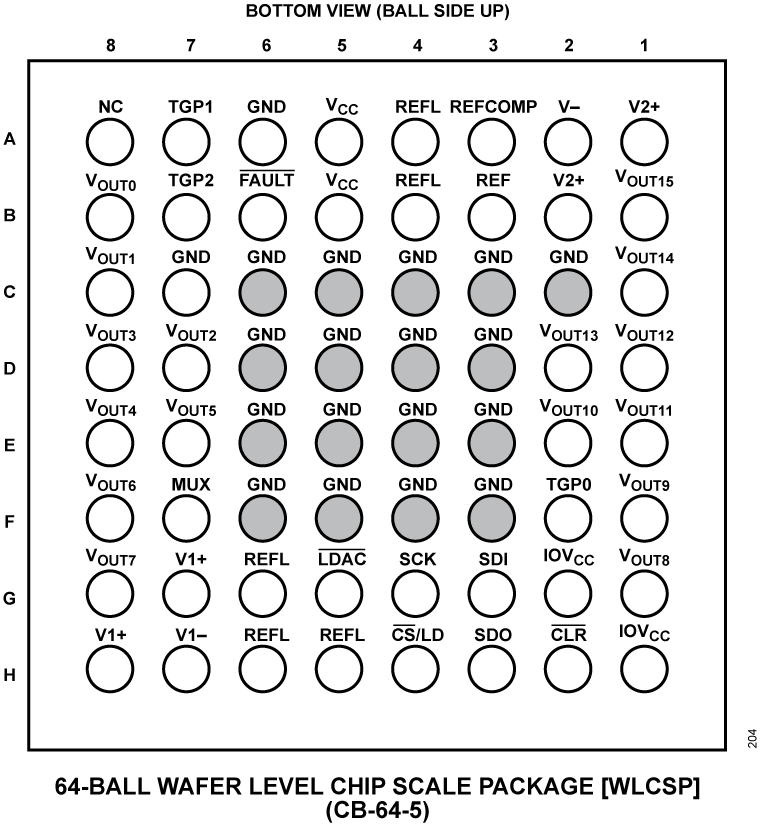

6 mm × 6 mm、40 引脚 LFCSP 和 3.5 mm × 3.5 mm、64 球 WLCSP

产品详情和应用

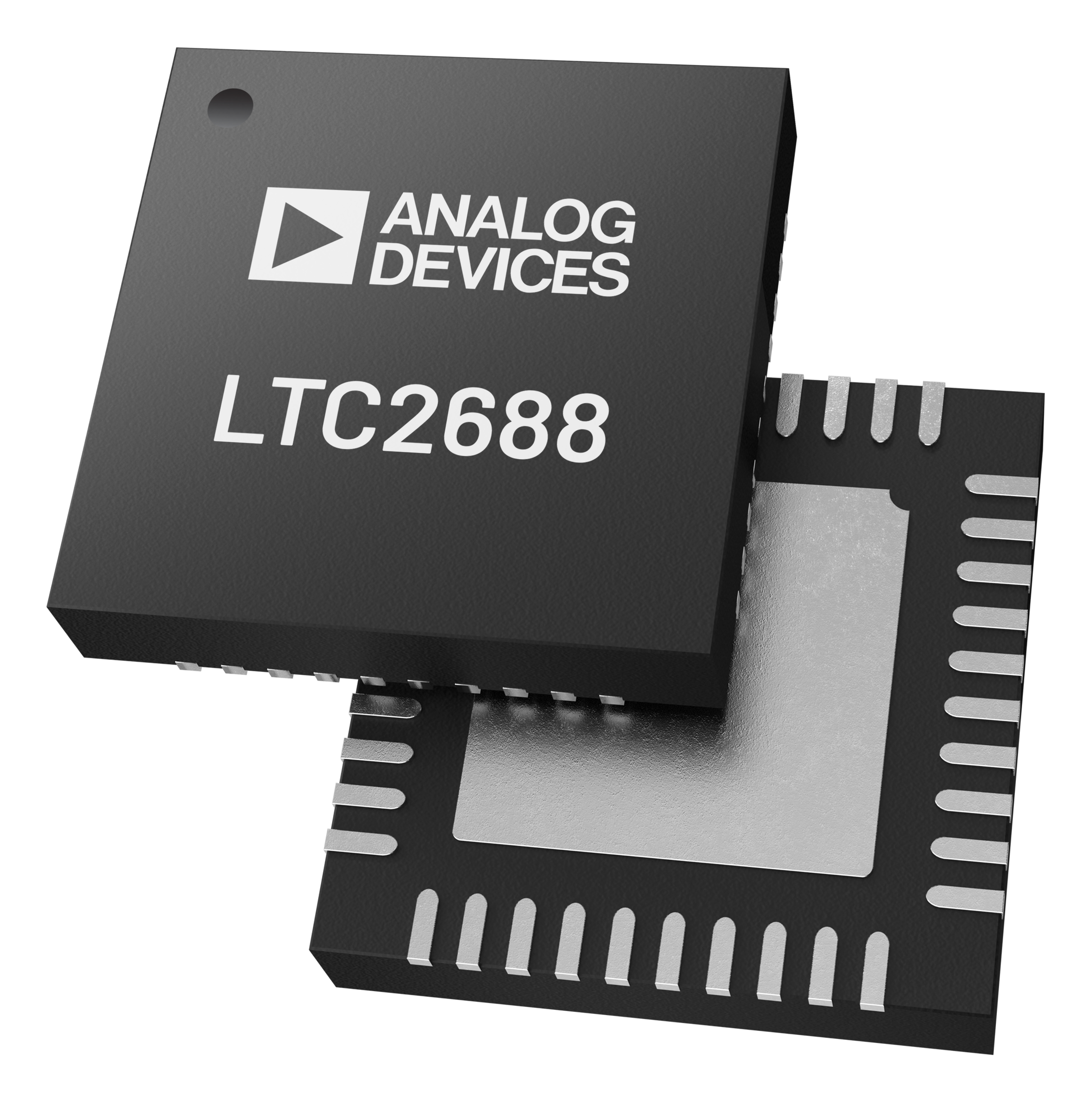

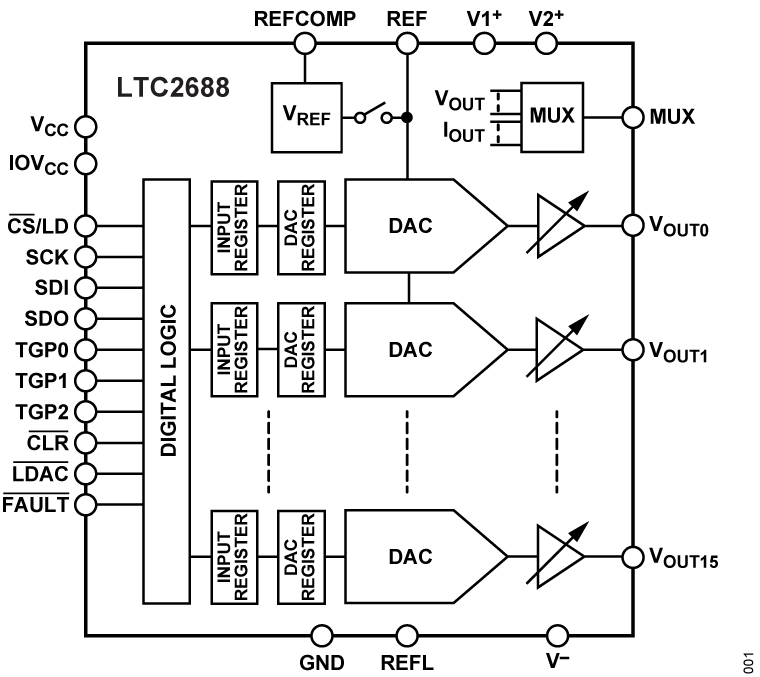

LTC2688 是一款具有集成精密基准电压源的 16 通道、16 位、±15V 数模转换器 (DAC)。LTC2688 保证单调并具有内置轨到轨输出缓冲区，可提供或吸收高达 20mA 的电流。SoftSpan^™ DAC 提供五个高达±15 V 的输出范围。每个通道的范围都可以独立编程。

内部 4.096 V 精密基准电压源设定输出电压的精度。外部基准电压源可用于附加范围选项。三个切换引脚支持输入寄存器 A 和输入寄存器 B 在多个频率下切换或正弦抖动。模拟多路复用器简化了引脚电压、负载电流和结温的测量。

可编程偏移和增益寄存器提高了 DAC 输出的精度。

串行外设接口 (SPI) 和兼容 MICROWIRE^™ 的 3 线串行接口，可在低至 1.71 V 的逻辑电平和高达 50 MHz 的时钟速率下运行。

应用

光学网络
仪器仪表
数据采集
自动测试设备
过程控制和工业自动化
