ADI亚德诺 AD9172 产品介绍
2026-03-09
0次
特性
- 支持多频段无线应用
- 每个 RF DAC 具有 3 个可旁路复用数据输入通道
- 每个输入通道的最大复用数据输入速率达 1.54 GSPS
- 每个输入通道具有 1 个独立的 NCO
- 专用的低杂散和失真设计
- 双音互调失真 (IMD) = 1.8 GHz 时为 −83 dBc，−7 dBFS/音调 RF 输出
- 无杂散动态范围 (SFDR) <−1.8 GHz 时为 80 dBc，−7 dBFS RF 输出
- 灵活的 8 线、15.4 Gbps JESD204B 接口
- 支持单频段和多频段使用案例
- 支持 12 位高密度模式，用于增加的数据吞吐量
- 多芯片同步
- 支持 JESD204B 子类 1
- 可选择内插滤波器，适用于全套数据输入速率
- 1×、2×、3×、4×、6× 和 8× 可配置数据通道插值
- 1×、2×、4×、6×、8× 和 12× 可配置最终插值
- 最终的 48 位 NCO，以 DAC 速率运行，可支持高达 6 GHz 的频率合成
- 发射使能功能可实现额外省电和下游电路保护
- 高性能、低噪声、PLL 时钟倍频器
- 支持 12.6 GSPS DAC 更新率
- 具有可选分频比的观察 ADC 时钟驱动器
- 低功耗
- 12 GSPS 时为 2.55 W，双通道模式
- 10 mm × 10 mm，144 球 BGA_ED 金属增强热盖，0.80 mm 间距
产品详情和应用

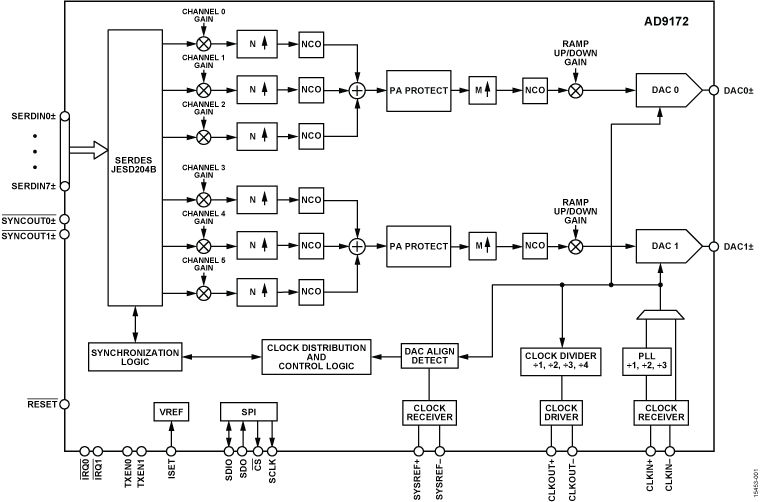

AD9172 是一款支持 12.6 GSPS 的 DAC 采样速率的高性能双通道 16 位数模转换器 (DAC)。该器件采用 8 线 15 Gbps JESD204B 数据输入端口、高性能片内 DAC 时钟倍频器和数字信号处理功能，适用于单频段和多频段直接到射频 (RF) 无线应用场合。
AD9172 的特点是每个 RF DAC 具有 3 个可旁路复用数据输入通道。每个数据输入通道包括可配置的增益级、内插滤波器和用于灵活的多频段规划的通道数控振荡器 (NCO)。该器件支持每个输入通道高达 1.5 GSPS 的复用数据速率，并能够聚合多个复用输入数据流，最大复用数据速率高达 1.5 GSPS。此外，AD9172 支持超宽带模式，绕过信道选择器以提供高达 3.08 GSPS（16 位分辨率）和 4.1 GSPS（12 位分辨率）的最大数据速率。
AD9172 采用 144 球 BGA_ED 封装。
产品亮点
- 支持单频段和多频段无线应用，每个 RF DAC 具有三个可旁路复用数据输入通道，最大复用数据输入速率为 1.5 GSPS。每个输入通道具有 1 个独立的 NCO。
- 超宽带通道旁路模式，支持高达 3 GSPS（16 位分辨率）和 4 GSPS（12 位分辨率）的数据速率。
- 低功耗双路转换器降低了高带宽和多通道应用所需的功耗大小。
应用
- 无线通信基础设施
- 多频段基站无线电
- 微波/E 频段回程系统
- 仪表、自动测试设备 (ATE)
- 雷达和干扰器
