ADI亚德诺 AD5405 产品介绍

2026-03-09 0次

特性

乘法带宽：10 MHz
片内四象限电阻提供灵活的输出范围
积分非线性(INL)：±1 LSB
40 引脚LFCSP封装
2.5 V 至 5.5 V 电源供电
±10 V 基准电压输入

更新速率：21.3 MSPS
扩展温度范围：−40°C 至 +125°C
四象限乘法
上电复位
功耗：0.5 µA（典型值）
保证单调性
回读功能

产品详情和应用

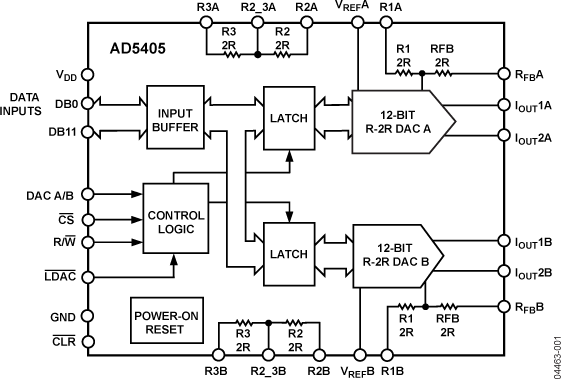

AD5405是一款CMOS、12位、双通道电流输出数模转换器(DAC)，采用2.5 V至5.5 V电源供电，适合电池供电及其它应用。

这款器件采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，大信号乘法带宽最高可达10 MHz。

满量程输出电流由所施加的外部基准输入电压 (V_REF) 决定。与外部电流至电压精密放大器配合使用时，集成的反馈电阻(R_FB) 可提供温度跟踪和满量程电压输出。此外，该器件内置双极性操作及其它配置模式所需的四象限电阻。

利用这款DAC的数据回读功能，用户可以通过DB引脚读取DAC寄存器的内容。上电时，内部寄存器和锁存以0填充，DAC输出处于零电平。

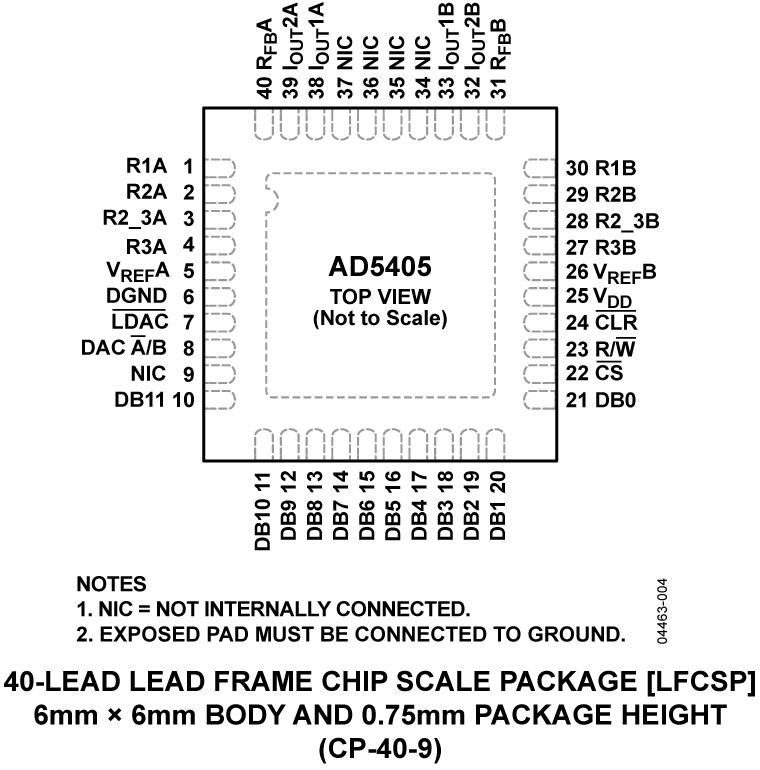

AD5405采用6 mm × 6 mm、40引脚LFCSP封装。

应用

便携式电池供电应用
波形发生器
模拟处理
仪器仪表应用
可编程放大器和衰减器
数字控制校准
可编程滤波器和振荡器
复合视频
超声
增益、失调和电压调整
