AD9779

量产

双通道、16位、1 GSPS数模转换器

ADI亚德诺 AD9779 产品介绍
2026-03-09 0次

特性


  • 低功耗(全部工作条件下):1.0 W (1 GSPS),600 mW (500 MSPS)
  • 无杂散动态范围(SFDR):78 dBc (fOUT = 100 MHz)
  • 单载波WCDMA ACLR = 79 dBc (80 MHz 中频)
  • 可调模拟输出:8.7 mA至31.7 mA(RL = 25 Ω至50 Ω)
  • 新颖的2×、4×、8×插值器/粗调复合调制器可以将载波放在DAC带宽中的任何位置
  • 辅助DAC可以控制外部VGA及失调
  • 多芯片同步接口
  • 高性能、低噪声锁相环(PLL)时钟乘法器
  • 数字反向sinc滤波器

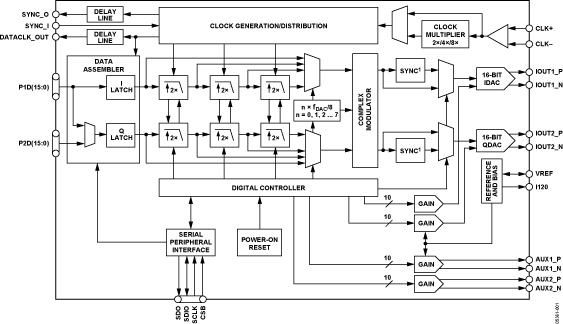

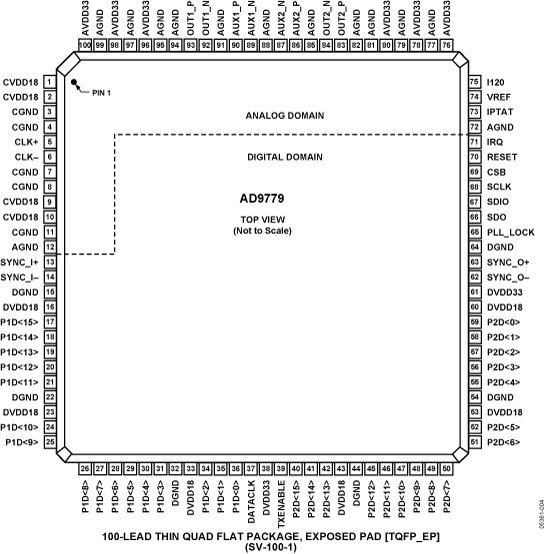

  • 100引脚、裸露焊盘TQFP封装

产品详情和应用


AD9776/AD9778/AD9779分别是双通道、12/14/16位、高动态范围数模转换器(DAC),提供1 GSPS采样速率,可以产生高达奈奎斯特频率的多载波。这些器件具有针对直接变频传输应用进行优化的特性,包括复合数字调制以及增益与失调补偿。DAC输出经过优化,可以与AD8349等模拟正交调制器无缝接口。串行外设接口(SPI®)允许对许多内部参数进行编程和回读。满量程输出电流可以在10 mA至30 mA范围内进行编程。这些器件采用先进的0.18 μm CMOS工艺制造,采用1.8 V和3.3 V电源供电,总功耗为1.0 W,并采用100引脚TQFP封装。

产品聚焦

  1. 利用超低噪声与交调失真(IMD)特性,从基带到高中频的宽带信号可以实现高质量合成。
  2. 专有DAC输出开关技术可增强动态性能。
  3. 电流输出配置简便,可以用于各种单端或差分电路拓扑结构。
  4. CMOS数据输入接口,具有可调设置与保持功能。
  5. 新颖的2×、4×、8×插值器/粗调复合调制器可以将载波放在DAC带宽中的任何位置。

应用

  • 无线基础设施
    WCDMA、CDMA2000、TD-SCDMA、WiMAX、GSM
  • 数字高/低中频合成
  • 内部数字上变频功能
  • 发射分集
  • 宽带通信: LMDS/MMDS、点对点
  • 数据手册,Rev. A,3/07
