ADI亚德诺 AD5691R 产品介绍
2026-03-09
0次
特性
- 超小型封装：
2 mm × 2 mm、8引脚LFCSP - 高相对精度(INL)：
16位时最大±2 LSB - 低漂移2.5 V基准电压源：
2 ppm/℃（典型值） - 可选输出范围：
2.5 V或5 V - 总不可调整误差(TUE)：0.06% FSR（最大值）
失调误差：±1.5 mV（最大值）
增益误差：±0.05% FSR（最大值）
- 低毛刺：0.1 nV-sec
- 高驱动能力：20 mA
- 低功耗： 1.2mW @ 3.3V
- 独立逻辑电源：
1.8 V至5.5 V - 宽工作温度范围：
-40 ℃至+105 ℃ - 鲁棒的4 kV HBM ESD保护
产品详情和应用

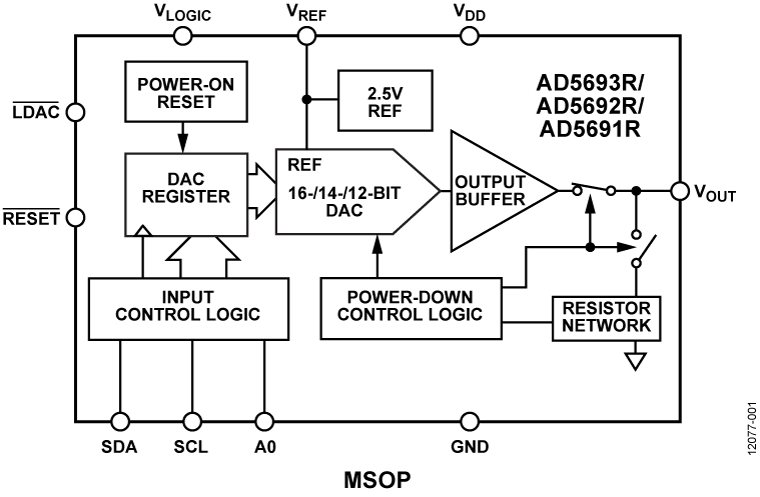

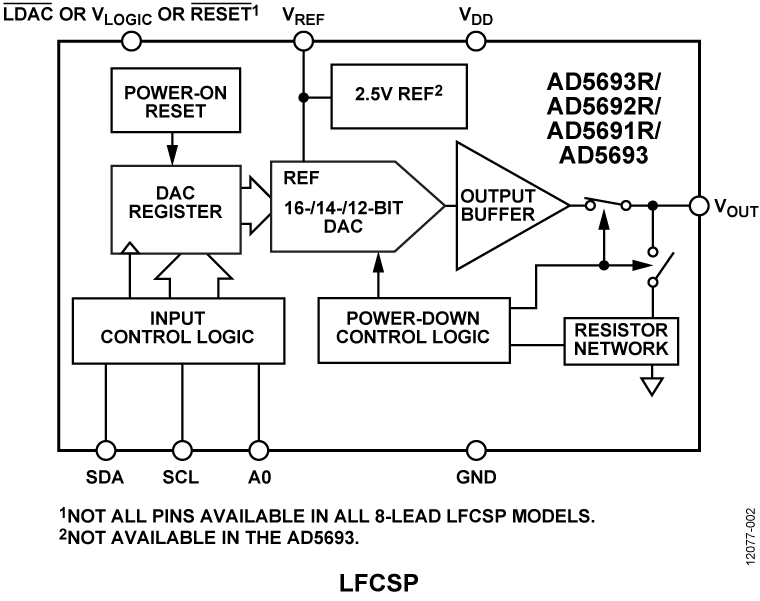

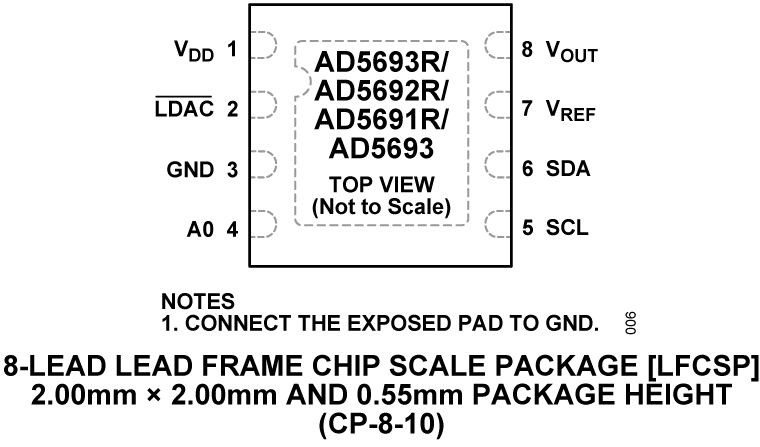

AD5693R/AD5692R/AD5691R均属于nanoDAC+®系列，分别是低功耗、单通道、16/14/12位缓冲电压输出DAC。这些器件均内部集成默认2.5 V基准电压源，提供2 ppm/°C漂移。 输出范围可编程设置为0 V至VREF 或 0 V 至 2 × VREF。 采用2.7 V至5.5 V单电源供电，通过设计保证单调性。 这些器件采用2.00 mm × 2.00 mm、8引脚LFCSP或10引脚MSOP封装。
内部上电复位电路确保DAC寄存器上电时写入零电平，而内部输出缓冲器配置为正常模式。 AD5693R/AD5692R/AD5691R具有关断模式，可在5 V时降低器件功耗至2 μA（最大值），并且提供软件可选的输出负载。
AD5693R/AD5692R/AD5691R采用 I2C接口。 某些器件选项还提供异步 RESET 引脚和 VLOGIC引脚，可兼容1.8 V。
产品特色
- 高相对精度(INL)：±2 LSB最大值（AD5693R，16位）
- 低漂移2.5V片内基准电压源：
2 ppm/°C（典型值）
温度系数：5 ppm/°C（最大值） - 2 mm × 2 mm、8引脚LFCSP和10引脚MSOP
- 过程控制
- 数据采集系统
- 数字增益和失调电压调整
- 可编程电压源
- 光学模块
