• 外形尺寸最小的引脚兼容型四通道 16 位 ADC：

  • LTC2604：16 位
  • LTC2614：14 位
  • LTC2624：12 位

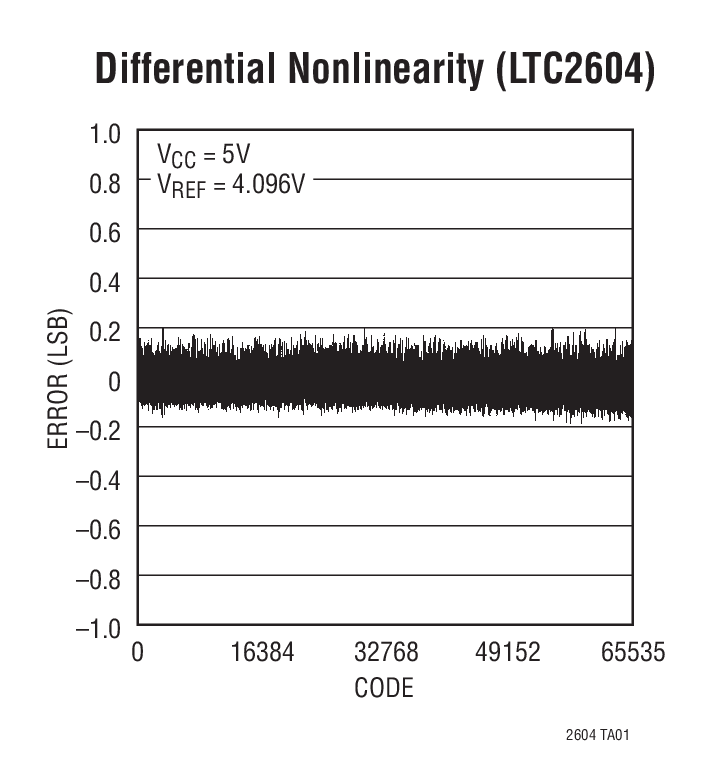

• 在整个温度范围内保证具有 16 位单调特性
• 用于每个 DAC 的分离基准输入
• 2.5V 至 5.5V 宽电源范围
• 低功率运作：每个 DAC 的消耗电流为 250μA (在 3V)
• 单独 DAC 断电至 1μA (最大值)
• DAC 之间的超低串扰 (<5μV)
• 高轨至轨输出驱动 (±15mA)
• 双缓冲数字输入
• LTC2604-1/LTC2614-1/LTC2624-1：上电复位至中间标度

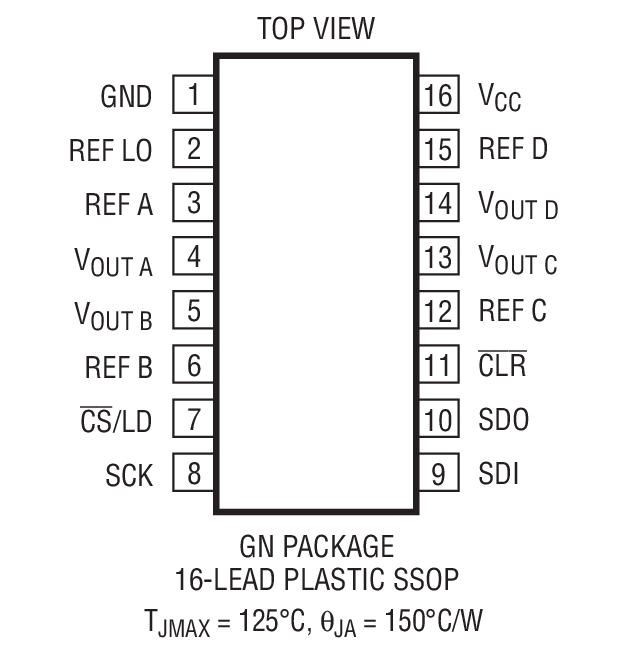

• 16 引脚窄体 SSOP 封装

产品详情和应用

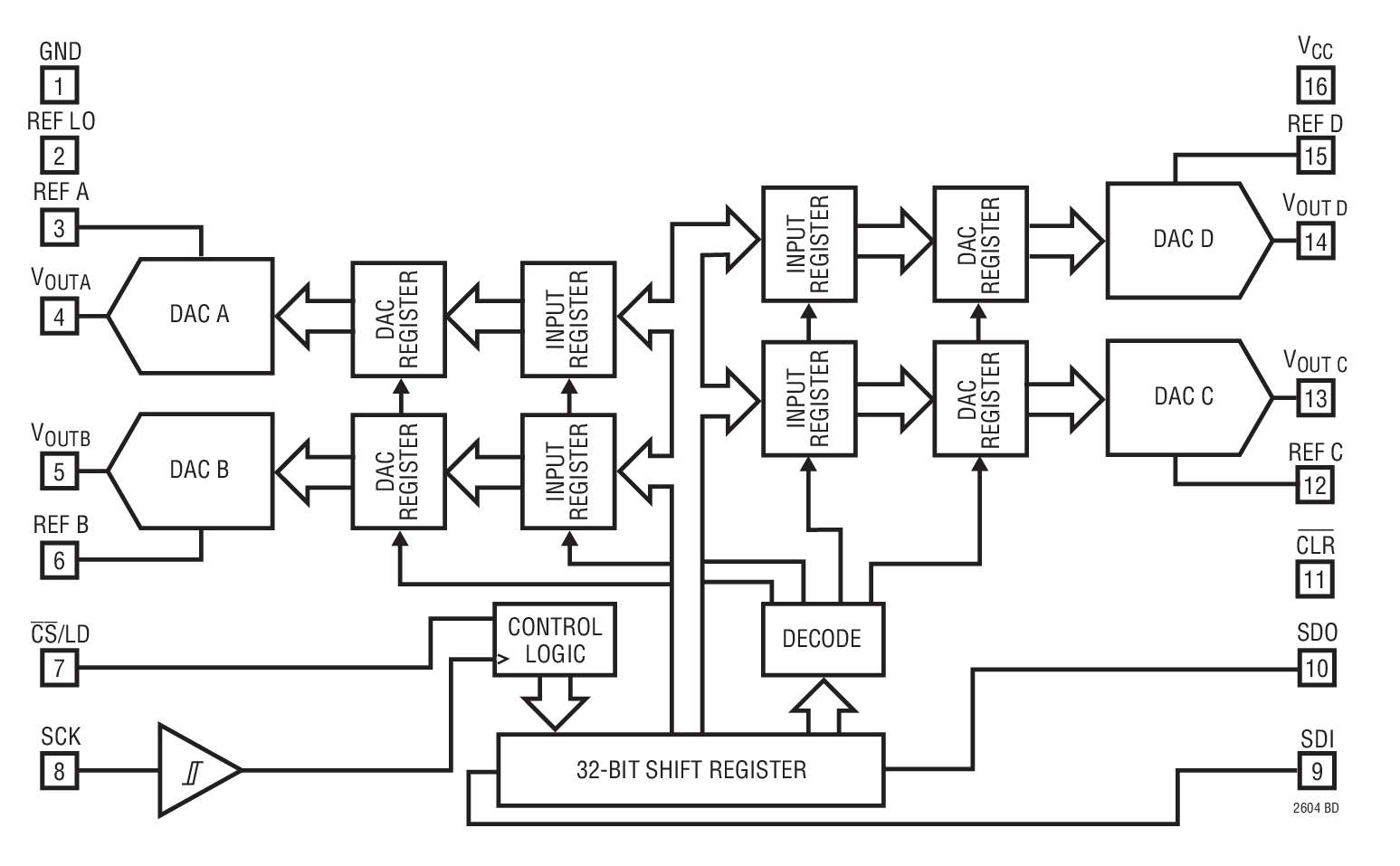

LTC^®2604/LTC2614/LTC2624 是四通道 16 位、14 位和 12 位 2.5V 至 5.5V 轨至轨电压输出 DAC，采用 16 引脚窄体 SSOP 封装。这些器件具有用于每个 DAC 的分离基准输入。它们内置了高性能输出缓冲器，并保证具有单调特性。

这些器件为单电源、多电压输出应用中的输出驱动、串扰和负载调节建立了高级性能标准。

这些 DAC 采用了一种简单的 SPI/MICROWIRE 兼容型三线式串行接口，该接口能够在高达 50MHz 的时钟频率条件下运作。这些器件具有菊链式连接能力和一种硬件 CLR 功能。

LTC2604/LTC2614/LTC2624 内置了一个上电复位电路。在上电期间，电压输出上升至零标度以上不足 10mV；而在上电操作之后，它们将保持于零标度，直到出现一个有效写操作和更新操作为止。上电复位电路将 LTC2604-1/LTC2614-1/LTC2624-1 复位至中间标度。电压输出保持在中间标度，直至出现一个有效写操作和更新操作为止。
